1. Исходные данные

I вариант

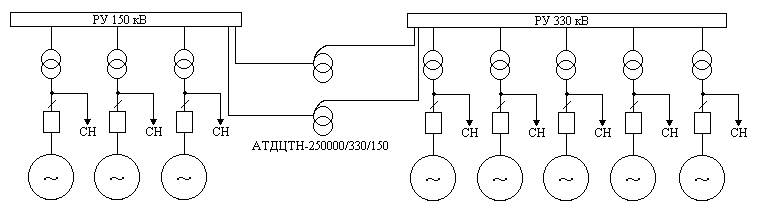

Р ис 1 1 структурная схема КЭС (I варианта)

II вариант

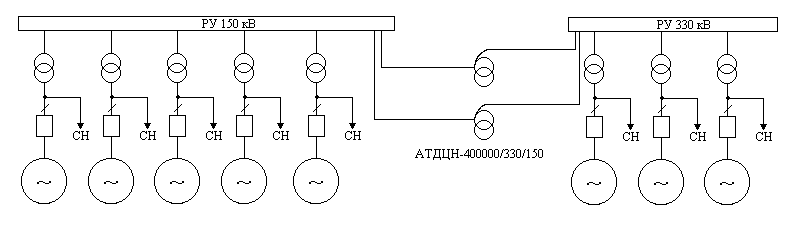

Рис 1 2 структурная схема КЭС (II варианта)

III вариант

Р ис 1 3 структурная схема КЭС (III варианта)

Таблица 1.1. Параметры блочных трансформаторов

ТДЦ-400000/150 [1. c. 154] SномТ = 400 МВА; U``вн = 165 кВ; U``нн = 20 кВ; u``k = 11 %; ∆P``кз = 640 кВт; ∆P``хх = 190 кВт; ∆Q``хх = 1250 кВар; X``тр = 12 Ом; R``тр = 0,3 Ом;

ТДЦ-400000/330 [1. c. 238] SномТ = 400 МВА; U`вн = 347 кВ; U`нн = 20 кВ; u`k = 11,5%; ∆P`кз = 810 кВт; ∆P`хх = 365 кВт; ∆Q`хх = 1600 кВар; X`тр = 34,7 Ом; R`тр = 0,6 Ом;

Таблица 1.2. Параметры автотрансформаторов связи

АТДЦТН-250000/330/150 [1. c. 239] SномАТ = 250 МВА; UномВН = 330 кВ; UномСН = 158 кВ; UномНН = 10, 5 кВ; uk_в.с =10, 5 %; uk_в.н =54 %; uk_с.н =42 %; ∆Pхх=165 кВт; ∆Qхх=1250 кВар;

АТДЦН-400000/330/150 [3, с. 160] SномАТ = 400 МВА; UномВН = 330 кВ; UномНН = 165 кВ; uk =10, 5 %; ∆Pк=720 кВт; ∆Pхх=180 кВт;

2.Технико-экономический расчет

I вариант

Автотрансформатор связи: АТДЦТН-250000/330/150

Таблица 2.1. Капиталовложения (I вариант) [1. с. 323-325]

I вариант
Наименование	Количество	Стоимость i-ого элемента, тыс. руб	Суммарная стоимость, тыс. руб
Ячейки выключателей на РУ 150 кВ	3	15000	45000
Ячейки выключателей на РУ 330 кВ	5	20000	100000
Блочный трансформатор ТДЦ-400000/150	3	27000	81000
Блочный трансформатор ТДЦ-400000/330	5	29760	148800
Автотрансформатор связи АТДЦТН-250000/330/150	2	24375	48750
K			423550

К-капиталовложения, тыс. руб;

а – норма амортизационных отчислений, 1/год;

b – норма отчислений на обслуживание, 1/год;

ρ_н – нормативный коэффициент эффективности, 1/год;

β – удельные затраты на возмещение потерь, руб/(кВт*ч)

β=0,8 руб/(кВт*ч);

ρ_н=0,12; [5, с. 29]

а=0,029; [5, с. 29]

b=0,02; [5, с. 29]

Определение времени простоя блочных трансформаторов

Таблица 2.2. характеристики надежности агрегатов станций [2, с. 37, табл.2.8 ]

ω, 1/год	Тв, ч	μ­кап, 1/год	Ткап, ч	μ­тек, 1/год	Ттек, ч
6	90	0,5	1100	2	30

Т_{простоя} – время простоя блочных трансформаторов, ч

Определение времени максимальных потерь автотрансформатора

Время максимальных потерь блочных трансформаторов

при [рис. Приложение 1]

Время максимальных потерь автотрансформаторов

Максимальная мощность, передаваемая через блочный трансформатор ТДЦ-400000/150

Потери электроэнергии в блочном трансформаторе ТДЦ-400000/150

Потери электроэнергии в блочном трансформаторе ТДЦ-400000/330

Потери электроэнергии в автотрансформаторе АТДЦТН-250000/330/150

Суммарные потери электроэнергии (I вариант)

Суммарные затраты без учета затрат от недоотпуска электроэнергии (I вариант)
