Вопрос 29. Высотное обоснование тоннелей. Расчёт точности высотного обосновая тоннелей. Передача отметок в подземные выработки.
В
ысотное
обоснование:
создается для обеспечения сбойки по
высоте на поверхности и в подземной
выработке. При этом при длине тоннеля
до 5 км достаточно на поверхности земли
создать высотное обосно-е по точности
4 кл., однако учитывая деформации земли
при проходке тоннеля на поверхности
земли создают высотное обосн-е 3 кл.
длина более 2 км – 2 кл. менее2 кл
нивелирование 3 кл. Кроме того высотное
геод обоснов=е необходимо для наблюдения
за осадками соор-й и зданий. Поэтоме
нивел-е 3 кл строят в виде системы
замкнутых полигонов, опира-ющихся на
марки город-ого нив-я 2 кл. и покрывающих
полосу вдоль трассы метрополитена
шириной не менее тройной глубины
строящегося туннеля. Точность
высотного обоснования если
тоннель сооружается через вертикальные
стволы, то в этом случае на сбойку
подземных выработок (встречных) по
высоте окажут влияние следующие факторы:
Ошибки положения на дневной поверхности
хода полигонометрии, который связывает
2 репера, расположенные около вертикальных
стволов (mh1)
Ошибки передачи отметок с поверхности
подземной выработки.Ошибки в проложении
ходов нивелирования от вертикальных
стволов до места сводки. С учетом
применяемых обозначений:
mh=√(mhl2+mh22+mh32+mh42+mh52)
. mh2=mh3=5мм.
Ошибки построения нивелирного хода,
учитывающие влияние случайных, ошибок
определяются по формуле:mh=η*√L,где
η- величина влияния случайных ошибок
на 1 км хода.L – длина нивелирного хода.
Для проходки м/у смежными стволами можно
записать:mh1=η*√l
Если предположить, что тоннель сооружается
через 2 ствола и сбойка происходит ровно
посередине, а точность нивелирования
на поверхности и под землей одинаковая,
то можно записать следующее выражение
для mh4 и mh5 по аналогии: mh4=mh5=η*√(l/2)
Подставляем все значения в искомую
формулу: mh=√(η2*l+25+25+2η2*l/2)
Решая эту формулу относительно
,
будем иметь следующую зависимость:η2=(mh2-50)/2l.
В этой формуле величина
и
выражаются в мм, а величина l – в км.
Величина коэффициента
является исходной для назначения класса
нивелирования. Передача
отметок подземной выработки.
Для передачи отметок подземной выработки
применяют компарированную рулетку,
которую опускают с поверхности земли
в подземную выработку при соответствующем
напряжении. Порядок нивелирования при
передачи отметок:1)На поверхности земли
и в подземной выработке устанавливают
нивелиры примерно посередине между
исходным репером и створом.2)Далее
одновременно по команде берут отсчеты
по рулетке на поверхности и под
землей.3)Далее снимают отсчеты по рейкам,
установленных на поверхности и под
землей на исходном и определяемом
пунктах соответственно. Данный цикл
составляет программу измерений. При
передаче отметок с поверхности в
подземную выработку выполняют как
минимум 3 цикла измерений, измеряя
горизонт инструмента
рулеткой.HRpв=HA+a-(l1-l2)-в+∆t+∆k.

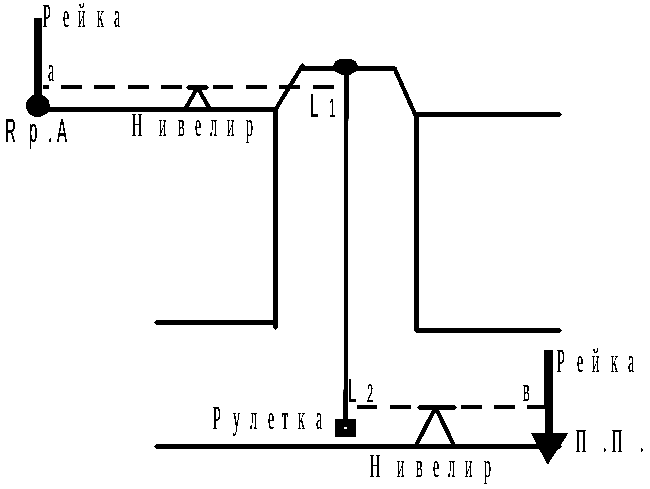

Схема передачи отметок в подземную
выработку. а – отсчет по рейке на
поверхности земли. L1 – отсчет по рулетке
на поверхности земли. В – отсчет по
рейке под землей. L2 – отсчет по рулетке
под землей.
