Вопрос 1. Предмет и задачи курса прикладной геодезии. Основные виды и особенности геодезических работ. Прикладная геодезия занимается изучением методов топографо-геодезического обеспечения различных народнохозяйственных и научных задач, возникающих в строительном производстве, горно-разведочном деле, исследовании природных ресурсов, выверках сооружений. Прикладная геодезия изучает методы топографо-геодезических изысканий, перенесения в натуру проектов сооружений, методы установки конструкций инженерных сооружений в проектное положение, методы измерения деформаций инженерных сооружений. Прикладная геодезия является составной частью инженерно-строительного процесса. При этом для проектирования основное внимание в прикладной геодезии обращается на методы создания топографической основы, а для возведения сооружений и монтажа конструкций - на методы геодезического обеспечения и строгого соблюдения расчетных геометрических параметров.Основные виды инженерно-геодезических работ: Топографо-геодезические изыскания – создание планово-высотного обоснования и инженерно-топографические съемки; трассир. лин. сооружений; геод. привязка горных выработок точек геод-х разведок, геол. выработок, гидролог. створов, точек геофизической разведки и др. Они также служат основой для проектирования сооружений, произведение других видов изысканий и обследований. развит метод аэроизысканий. Инженерно-геодезическое проектирование входит в комплекс работ по разработке проекта соор. и состоит из составления топогр. основы в виде планов и профилей в необходимых маcштабах; разработки генеральных планов соор., геод. подготовки проекта для вынесения его в натуру, решения задач гориз. и верт. планировки, подсчета площадей и объемов и др. Разбивка сооружений является основным видом геод. работ при вынесении проекта в натуру, этот вид работ требует высокой точности геод. основы и тщательных геод. измерений, чем съемочные работы. В состав этих работ входят построение разбивочной основы в виде триангуляции, полигонометрии, строительной сетки, трилатерации; вынесение в натуру главных и основных осей, детальная разбивка сооружений, исполнительная съемка. Установка в проектное положение конструкций и технологического оборудования, выверка их в плане по высоте и вертикали, является наиболее точным видом инженерно-геод. работ, осуществляемых специально разработанными методами и приборами. Наблюдение за деформациями сооружений выполняются высокоточными геодезическими методами и включают измерение осадок оснований и фундаментов; определение плановых смещений сооружений; установление кренов (наклонов) высотных зданий, башен, труб. Наблюдение за деформациями сооружений преследует как научные цели (обоснование правильности теоретических расчетов устойчивости сооружений), так и производственно-технические (нормальная эксплуатация сооружения и принятие профилактических мер при выявленных недопустимых величинах деформаций).Программа курса прикладной геодезии охватывает изучение общих принципов и методов инженерно-геодезических работ по ее составным частям и методов производства детальных геодезических работ при строительстве транспортных, промышленно-гражданских, гидротехнических, подземных и прецизионных инженерных сооружений. Основными научно-техническими задачами прикладной геодезии являются:1) создание научно обоснованных схем и программ оптимальных геодезических построений для основных типов инженерных сооружений;2) разработка наиболее эффективных методов и геодезических приборов для изыскания, разбивки и выверки инженерных сооружений, основанных на новейших достижениях науки и техники;3) обобщение отечественного и зарубежного опыта геодезических работ, накопленного при возведении крупных инженерных сооружений.Особенности геод. Работ Инженерно-геод. работы выполняются в соответствии с требованиями проектирования отдельных видов сооружений и вынесения их проектов в натуру. При проектировании гидротехнических сооружений важнейшее значение имеет детальность и точность изображения рельефа местности. При съемке городов и населенных пунктов важную роль играют капитальные сооружения, которые являются опорными при разработке генпланов. Состав инженерно-геодезических работ определяется жизненным циклом инженерных сооружений:1.Проектирование: технико-экономическое обоснование строительства – обеспечение обзорно-топографическими картами; технический проект – обеспечение топокартами и топопланами крупных масштабов; рабочие чертежи – обеспечение топопланами, привязка геологических и геофизических точек, трассирование линейных сооружений (коммуникаций).2. Строительство: рытьё котлованов – вынесение осей сооружений в натуру; забивка свай – детальная разбивка фундамента в плане и по высоте; сооружение фундамента, строительно-монтажные работы – детальная разбивка колонн, блоков, обеспечение их вертикальности; установка оборудования – обеспечение горизонтальности, вертикальности, прямолинейности конструкций.3.Эксплуатация: наблюдения за осадками и деформациями геодезическими методами; инженерно-геодезическое обеспечение реконструкции.
Вопрос 2. Геодезические разбивочные работы: основные и детальные. Нормы точности разбивочных работ. Способы разбивки осей. Способы выноса плановых точек в натуру.
Геодезические разбивочные работы. Разбивка сооружения (внесение проекта в натуру) - комплекс геодезических работ на местности для определения планового и высотного положения точек и плоскостей строящегося сооружения. Этапы разбивочных работ.1.Основные разбивочные работы – от пунктов плановой основы выносят главные оси и закрепляют их на местности долговременными центрами и знаками. От главной оси выполняют разбивку основных осей.2.Детальная строительная разбивка сооружений – от основных осей выполняется разбивка продольных и поперечных осей частей сооружения с одновременной установкой их в проектное положение по высоте. Главные оси – точность разбивки 3-5 см., детальные оси – 2-3 мм 3.Разбивка технологических осей – после монтажа фундамента выполняют разбивку технологических осей фундамента для установки технологического оборудования. Точность установки – 0,1 мм -1 мм.Нормы точности разбивочных работ.Точность разбивочных работ зависит от типа и назначения сооружения и определяется СНиПом и техническими условиями проекта сооружения. В проекте обязательно должен задаваться допуск на разбивочные работы. Предельное допустимое отклонение (допуск по СНиПу): +- δ=∆/2 ; Ϭ=∆/2= δ/3 Для ответственных сооружений: Ϭ=∆/10. Точность возведения сооружения зависит от точности геодезических работ, точности технологических расчетов и точности строительно-монтажных работ: Ϭ2= Ϭr2+ ϬT2+ Ϭc2. С учетом принципа равного влияния: Ϭi =Ϭ/√n, где n – количество источников ошибок. Иногда применяют принцип пренебрегаемого влияния отдельных источников ошибок, т.е. измерения проектируют таким образом, чтобы отдельные процессы выполнялись гораздо точное, чем это необходимо по расчетам, и при определении суммарной ошибки влиянием этих источников пренебрегают. Рассчитаем для выражения Ϭ2=Ϭ12+Ϭ22; какую часть должна составлять ошибка Ϭ2 от Ϭ1, чтобы практически можно было принять Ϭ=Ϭ1. Примем Ϭ2=Ϭ1/K, где К – коэффициент обеспечения точности измерений или 1/К – коэффициент пренебрегаемого влияния ошибок измерений. Чтобы влияния источника Ϭ1 не превышало средней квадратической ошибки определения Ϭ, необходимо, чтобы К=2. Т. к. точность геодезических работ достигается просто, то δr= δ/2 (предельно допустимое отклонение).
Способы разбивки осей.
В
зависимости от вида сооружения, условий
измерений и требований к точности его
построения разбивка осей может быть
произведена различными способами:
полярных или прямоугольных координат,
угловой, линейной или створной засечек,
замкнутого треугольника, полигона и

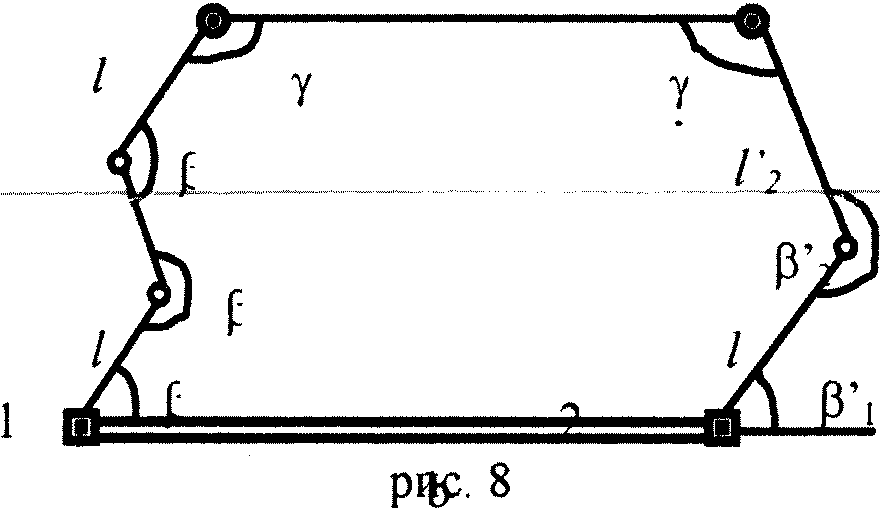

т.д. Способ
проектного полигона если
точка находиться на значительном
удалении от геод пунктов и с них нет
прямой видимости, то используют этот
способ. Графически определяют координаты
и решая обратную задачу находят значение
углов и расстояний. При наличии видимости
м/у точками 1, 2 измеряют все углы в
полигоне и расстояния, вычисляется
невязка, уравнивается полигон. Вычисляют
фактические координаты этих точек и
сравнивают с проектными. При
необходимости смещают (редуцируют) их
проектное положение. При редкой
разбивочной основе проектный полигон
может быть использован для разбивки
контурных (габаритных) осей сооружения
от одного исходного пункта. Способ
прямоугольных координат: применяют
при наличии на площадке геодезической
строительной сетки, в системе координат,
которой задано положение всех главных
точек проекта. Вычислив от ближайшего
пункта сетки приращение координат ΔХ
и ΔY,
откладывают от центра знака приращение
абсцисс или ординат по соответствующей
стороне сетки. В найденной точке Р (в
створе пунктов сетки) устанавливают
теодолит и строят от стороны сетки при
двух кругах прямой угол. По перпендикуляру
откладывают значение второго приращения
и закрепляют полученную точку С. Для
контроля точку С можно определить
от другого пункта строительной сетки.
Ошибка разбивки будет меньше в
том
случае, если по перпендикуляру к стороне
сетки откладывать более короткое
расстояние, ибо тогда влияния ошибки
угловых измерений будет меньше. Поэтому
при разбивке точек способом прямоугольных
координат большую координату необходимо
откладывать по соответствующей стороне
сетки, а меньшую - по перпендикуляру к
ней. Также используются способы:- прямой
угловой засечки (применяется главным
образом для разбивки мостовых переходов
и гидротехнических сооружений).
Измеряются два угла на точку (высчитываются
эти углы как разность дирекционных
углов);- способ замкнутого треугольника
(применяют для уточнения разбивки
точки прямой засечкой). Измеряются все
три угла в треугольнике.
Детальная
разбивка сооружений производится от
закрепленных точек главных и основных
осей преимущественно способами створных
и линейных засечек, створно-линейным
способом. Могут
быть также применены способы прямоугольных
и полярных координат.
Створная засечка. Положение точек на местности этим способом определяется пересечением 2-х створом (осей), закрепленных на противоположных сторонах сооружения. Створы обычно задаются теодолитами. Этот способ применяется главным образом при разбивке промышленных и гражданских сооружений, где, как правило, створы, параллельные строительным осям, пересекаются под прямым углом. Способ линейной засечки. В этом способе точки сооружения определяются пересечением расстояний, отложенных от закрепленных на местности - точек стороны или осей сооружения. Створно-линейный способ. В нем проектные расстояния откладываются по створам, закрепляющие разбивочные оси. Исходными пунктами являются знаки главн. (или осн.) осей сооружения. Створ задается теодолитом; на небольших расстояниях может осуществляться монтажной проволокой. Контроль разбивки - примыкание к 2 исх. пунктам.
