2. 13 Выбор электропривода насоса

Общие положения

Водоотливные установки должны обеспечивать надежную откачку воды из подземных выработок при возможно меньших эксплуатационных расходах. В соответствии с требованием ПБ водоотливные установки должны быть оборудованы аппаратурой автоматизации. Автоматически действующая аппаратура, выполняющая операции вместо машинистов насосов, обеспечивает точность, безошибочность и своевременность этих операций. Это позволяет продлить межремонтные сроки за счет исключения случаев холостой работы водоотлива и дает возможность экономить значительные средства.

Автоматизированная водоотливная установка должна функционировать без постоянного присутствия обслуживающего персонала. Схемой автоматизации предусмотрено два вида управления- автоматическое и ручное, причем перевод на ручное управление любого числа насосных агрегатов должен осуществляться без нарушения работы остальных насосных агрегатов в автоматическом режиме. Схема обеспечивает автоматическое включение насосных агрегатов при достижении водой установленного верхнего, повышенного или аварийного уровня. Отключение насосных агрегатов осуществляется автоматически после откачки воды да заданного нижнего уровня. Кроме того, схема обеспечивает неодновременность пуска электродвигателей насосов и автоматическое включение резервного агрегата взамен отключившегося по технической неисправности.

Автоматизированная водоотливная установка снабжена блокировками, предотвращающими: пуск агрегата при не залитом насосе; включение моторного привода задвижки до пуска насосного агрегата; остановку агрегата до момента полного закрытия задвижки; включение агрегата при отсутствии воды в водосборнике, а также повторное включение отключившегося насоса до устранения причины, вызвавшей его аварийное отключение.

Схемой автоматизации водоотливной установки должны быть предусмотрены следующие виды защит, вызывающие аварийную остановку: при снижении или потере производительности; при перегреве подшипников; при исчезновении напряжения или к.з. в цепях управления. Производительность каждого агрегата, температура подшипников, а также положение задвижек на подводящем трубопроводе должны контролироваться непрерывно.

Рассмотрим электропривод насоса участкового водоотлива с аппаратурой АВО- 3. Аппаратура предназначена для управления насосом и обеспечивает автоматическую заливку насоса с помощью погружного заливочного насоса, автоматическую работу насоса, остановку насоса при его неисправности, сигнализацию при его неисправности, аварийном уровне воды в водосборнике, целостности сигнальной цепи и наличии питания в аппаратуре управления.

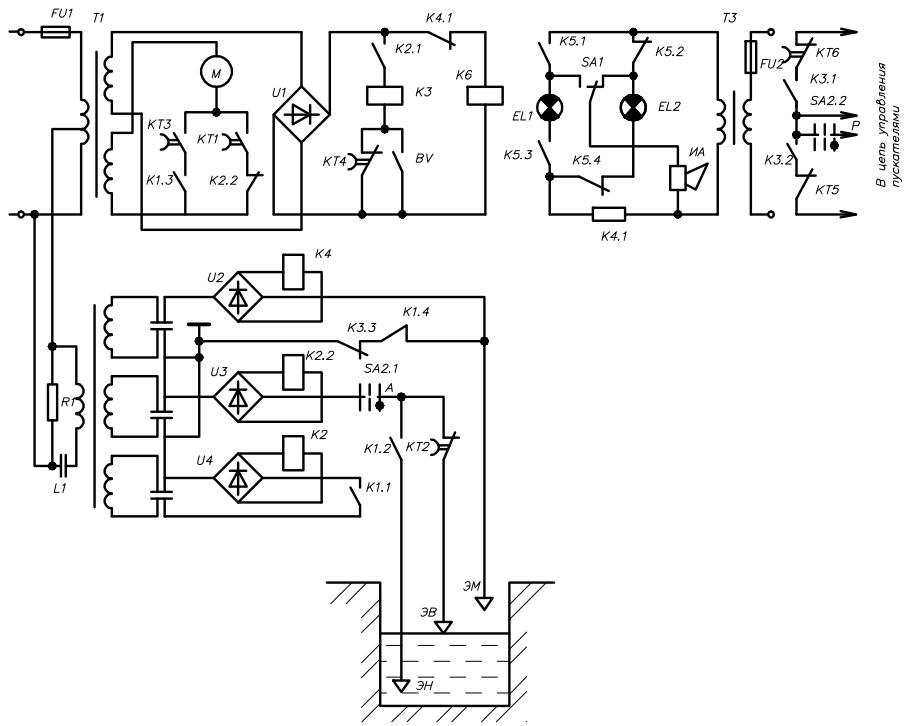

На рисунке 4 приведена принципиальная электрическая схема водоотлива с аппаратурой АВО- 3.

Рассмотрим работу схемы в автоматическом режиме. Уровень воды в водосборнике минимальный, и насос отключен. Как только уровень воды поднимется и достигнет электрода верхнего уровня ЭВ, цепь реле управления К1 становится замкнутой. Оно срабатывает и своим контактом К1- 2 блокируется во включенном состоянии через электрод нижнего уровня ЭН. Одновременно контакт К1. 1 подключает реле управления К2, а контакт К1- 3- двигатель М- реле времени. Двигатель начинает вращаться и приводит во вращение диски, которые размыкают контакт КТ2.

Реле К2, выключившись, замыкает свой контакт К2. 1 и включает реле гидравлической защиты К3, которое замыкающим контактом К3. 1 включает контактор пускателя заливочного насоса, а замыкающим контактом К3. 2 подготавливает цепь для включения контактора главного насоса, так как в этот момент контакт реле времени КТ5 разомкнут. Через 6 с замыкается контакт КТ5 моторного реле времени в цепи контактора пускателя главного насоса, и двигатель насоса включается.

Через 86 с после пуска двигателя главного насоса контакты КТ3, КТ4 и КТ6 моторного реле времени разомкнутся. Это приведет к остановке мотора реле времени и к отключению двигателя заливочного насоса, а также к отключению реле К3. Но реле К3 остается под током, так как к этому времени наличие воды в водопроводе насоса вызывает замыкание контакта BV, который шунтирует разомкнувшийся контакт КТ4. Если главный насос за 23с не достигнет номинальной производительности, то контакт не замкнется и двигатель остановится, так как реле К3 обесточится и разомкнет свой контакт в цепи его контактора. По мере работы насоса уровень воды в водосборнике понижается. При уровне воды ниже уровня электрода ЭН реле К1 обесточивается. Это вызывает отключение и остановку двигателя главного насоса, а вновь замкнувшийся контакт К2. 2 включает моторное реле времени М. Через 17 с двигатель реле времени остановится, так как размыкается контакт КТ1 и все контакты аппаратуры управления приходят в исходное состояние.

Несостоявшийся пуск насоса вызывает срабатывание аварийного реле К4, загорание лампы EL4 с красным светофильтром и включение сирены НА. Оператор снимает звуковой сигнал переключением тумблера SA1. Аварийная сигнализация срабатывает также при повышении уровня воды до уровня электрода максимального уровня ЭМ.
