1.12.5 Вибір і перевірка вимірювальних трансформаторів струму
Вибір і перевірку вимірювальних трансформаторів струму на термічну
та електродинамічну стійкість струмами к.з. виконуємо в табличній формі,
таблиця 1.17.
Таблиця 1.17– Вибір і перевірка вимірювальних трансформаторів струму
Найменування приєднання |
Тип ТС |
Співвідношення паспортних та розрахункових параметрів |
|||||
Uном≥Uр кВ |
І1ном≥Ірmax А |
Кд |
Кт |
|
|
||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Робоча перемичка підстанці 110 кВ |
ТФЗМ-110Б-150/5-0,5/10р/10р |
110=110 |
150≥92 |
- |
- |
30>8,8 |
108>38 |
Ремонтна перемичка 110 кВ для транзитної підстанції |
ТФЗМ-110Б-150/5-0,5/10р/10р |
110=110 |
150≥92 |
- |
- |
30>8,8 |
108>38 |
Первинна сторона понижуючого трансформатора |
ТФЗМ-110Б- 150/5-0,5/10р/10р |
110=110 |
150>46 |
- |
- |
30>8,8 |
62.3>38 108>38 |
Нейтраль понижуючого трансформатора |
ТВТ-110- 300/1 |
110=110 |
300>46,4 |
- |
- |
Не перевірка |
|
Вторинна сторона понижуючого трансформатора 10 кВ |
ТЛМ-10- 400/5-0,5/10р |
10=10 |
400>364 |
- |
- |
52>14,3 |
162.3>70 768>70
|
Збірні шини 10 кВ |
ТЛМ-10- 0,5/р-300/5 |
10=10 |
300>218,5 |
330 |
53 |
√2∙0,3 330=140>15,02 |
(0,3 53)2 4=1011>60,7
|
Первинна сторона ТВП |
ТЛМ-10-0,5/р-300/5 |
10=10 |
300>23,1 |
330 |
53 |
√2∙0,3 330=140>15,02 |
(0,3 53)2 =1011>26
|
Продовження таблиці 1.17
Лінії районних споживачів |
|||||||
Залізничний вузол |
ТЛМ-10-0,5/р-300/5 |
10=10 |
630>63,3 |
330 |
53 |
√2∙0,3 330=140>15,02 |
(0,3 53)2 4= =1011>60,7 |
Бетонний завод |
ТЛМ-10-0,5/р-300/5 |
10=10 |
630>63,3 |
330 |
53 |
√2∙0,3 330=140>15,02 |
(0,3 53)2 4= =1011>60,7 |
Асвальтний завод |
ТЛМ-10-0,5/р-300/5 |
10=10 |
630>36,9 |
330 |
53 |
√2∙0,3 330=140>15,02 |
(0,3 53)2 4= =1011>60,7 |
Консервний завод |
ТЛМ-10-0,5/р-300/5 |
10=10 |
630>50,3 |
330 |
53 |
√2∙0,3 330=140>15,02 |
(0,3 53)2 4= =1011>60,7 |
Розшифровка величин, що входять до формул таблиці 1.22:
Uном; Uр - номінальна і робоча напруги електроустановки, кВ;
І1ном - номінальний струм первинної обмотки ТС, А;
Ір max - максимальний робочий струм приєднання із таблиці 1.9, А;
iдин - струм електродинамічної стійкості ТС по паспорту, кА;
iу - ударний струм к.з. з таблиці 1.13, кА;
Іт - струм термічної стійкості по паспорту, кА;
tт - час термічної стійкості ТС по паспорту, с;
Вк - тепловий імпульс струму к.з. приєднання з таблиці 1.14, кА2с;
Кд - коефіцієнт динамічної стійкості по паспорту;
Кт - коефіцієнт термічної стійкості по паспорту.

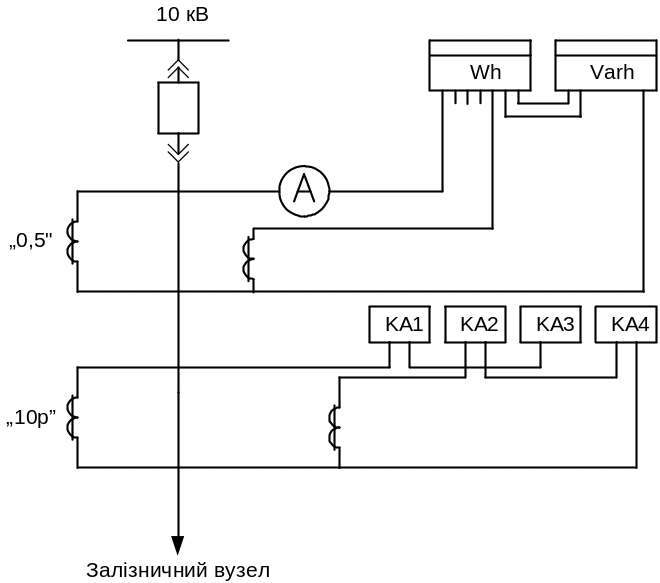

Перевірка трансформатора струму за класом точності визначається по розрахунковій схемі (рисунок 1.10), на якій вказуємо кількість та засіб підключення приладів до вторинної обмотки ТС.
Рисунок 1.10- Розрахункова схема для перевірки трансформатора струму
Перевірку виконуємо для однієї найбільш завантаженої фази за умовою:
,
ВА (1.38)
де, S2ном - номінальна потужність вторинної обмотки вибраного
трансформатора струму у даному класі точності, ВА;
S2розрах - потужність, яка споживається приладами, що підключені до
вторинної обмотки трансформатора струму, ВА;
визначається по формулі [1, с.204]:
,
ВА (1.39)
де, ΣSприл - сумарна потужність приладів, що підключаються до вторинної
обмотки ТС у даному класі точності, ВА;
Sконт - потужність, що витрачається на контактах електричного ланцюга
між ТС та приладами, ВА; визначається по формулі [1,204]:
,
ВА (1.40)
Rконт - перехідний опір контактів, Ом; приймаємо Rконт= 0,1 Ом;
Sпров - потужність що витрачається у з’єднувальних проводах
електричного ланцюга між ТС та приладами, ВА;
,
ВА (1.41)
де, - питомий опір матеріала з`єднуючих проводів, Оммм2/м;
q - перетин з`єднуючих проводів, мм2; qаі =4мм2
lрозр - розрахункова довжина з`єднуючих проводів, lрозр = √3∙lм;
І2ном - номінальний струм вторинної обмотки трансформатора; приймаємо І2ном = 5 А.
Вибраний ТС типу ТЛМ-10-0,5/р-300/5 перевіряємо на відповідність класу точності “0,5”.
S2 розр = 5,5+2,5+0,6 = 8,6 ВА
Умови вибору задовольняються, так як:
S2 ном = 10 ВА > S2 розр = 9 ВА.
