2 Организация и технология производства работ

2.1 Подсчет физических объемов работ

Объемы работ, подсчитываемые при проектировании земляных сооружений, служат основанием для принятия технических решений по выбору способа выполнения работ и расчета комплекта машин, составления очередности и организации производства работ, определения их стоимости и продолжительности. Объемы земляных работ определяют также в процессе их производства по натурным замерам: при промежуточной приемке выполненных работ, закрытии нарядов, контрольных обмерах, сдаче объекта заказчику. При определении объемов работ пользуются известными формулами геометрии: при этом сложные по форме сооружения членят на ряд простейших геометрических фигур, частные объемы которых затем суммируют. В зависимости от вида земляного сооружения и рельефа местности подсчет объемов земляных работ ведут различными методами.

2.1.1Определение объемов земляных работ при срезке растительного слоя

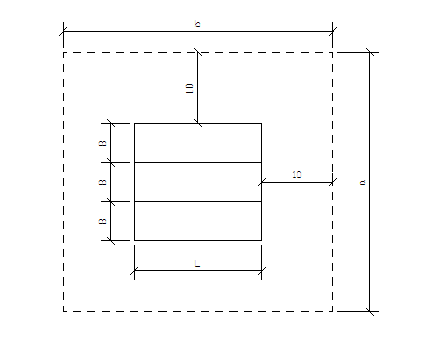

Схема здания:

В=5.5 м- ширина пролета здания

L=18 м- размер секции здания

а=L+10+10 – длина срезаемой площадки

b=B+B+B+10+10 – ширина срезаемой площадки

Находим площадь срезки грунта:

S_ср=а*b=(18+10+10)*(5.5+5.5+5.5+10+10)=1387 м²

Определяем объем срезки грунта:

V_cp=S_cp*h_cp; h_cp=0.2-высота срезки

V_cp=1387*0.2=277.4м³

2.1.2 Определение объемов работ при разработке котлована

b= 1 м – ширина фундамента понизу

b/2=0.5 м

Определяем велечину крутизны откоса:

L=H_k*m=2.2*0.5=1.1м

m=0.5 – коэффициент откоса

А=0.5+b/2=0.5+0.5=1 м

Размер котлована понизу указываем на схеме:

Определяем площадь котлована понизу:

S_нк=(3*B+2)(L+2)

S_нк=(3*5.5+2)(18+2)=370 м²

Определяем площадь котлована поверху:

S_вк=(L+2.1*2)(B+2.1*2)=(18+4.2)(16.5+4.2)=459.54м²

Определяем объем котлована:

V_k= = =910.72

Определяем объем здания:

V_зд=P*S_ф/2+S_{зд *}Н=69*1.48/2+297*2.2=704.46

Определяем объем обратной засыпки:

V_обрз=(V_k- V_зд)/K_ор=(910.72-704.46)/1.05=196.43 м³

К_ор=1.05 – коэффициент остаточн. разрыхления

Определяем объем отвала:

V_отв= V_к-V_{обр. зас}=910.72-196.43=714.29 м³

Определяем объем грунта в транспортное средство:

V_транс=V_k-V_отв=910.72-714.29=196.43 м³

Определяем объем обратной засыпки вручную:

V_руч=0.07* V_обр.з=0.07*196.43=13.75м³

Определяем объем обратной засыпки механизировано:

V_{об зас мех}= V_обр.з- V_руч =196.43-13.75=182.68м³

Определяем объем уплотнения обратной засыпки:

V_{об зас упл}= V_обр.з=196.43 м³

Работы по устройству песчаной подушки

Определяем объем песчаной подушки:

V_{пес п}=S_нк*0.1=0.1*370=37 м³

0.1-толщина песчаной подушки

2.1.3 Устройство монолитных фундаментов

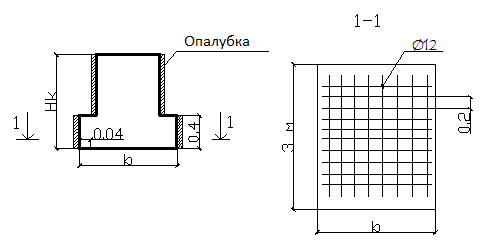

Определяем объем работ по устройству опалубки:

Определяем площадь опалубки:

S_оп=2H_k*L_фунд=2*2.2*87=382.8 м²

0.04-величина защитного слоя

Определяем длину стержней продольных:

l_{ст прод}=5.5-0.04*2=5.42 м

Определяем длину стержней поперечных:

l_{ст поп}=b-0.04*2=1-0.04*2=0.92 м

Определяем количество стержней поперечных:

n_{ст поп}=l_{ст прод}/0.2=5.42/0.2=27.1≈28 шт

Определяем количество стержней продольных:

n_{ст прод}= l_{ст поп}/0.2=0.92/0.2=4.6≈5 шт

Определяем массу всех стержней сеток:

m_ст=( n_{ст поп}* l_{ст поп}+ n_{ст прод}* l_{ст прод})*0.617=(28*0.92+5*5.42)*0.617 =32.61 кг

0.617кг- масса 1погонного метра арматуры 10 мм

Определяем количество сеток на весь фундамент:

n_сеток=L_фунд/5.5=105/5.5=19 шт

Определяем массу всего каркаса:

m_корк= n_сеток* m_ст=19*32.61=619.59 кг=0.62 т

Определяем объем работ по приготовлению бетонной смеси

Определяем объем бетона для устройства фундамента:

V_бет=V_фунд*n

n=1.02 – коэффициент расхода (1м³/м³)

V_бет=128.76*1.02=131.34 м³

Уход за бетонной смесью:

S_уход=L_фунд*b=1*87=87 м²

Определяем объем работ по снятию опалубки:

Определяем площадь опалубки:

S_расп=S_оп=382.8 м²

Определяем объем работ по устройству вертикальных гидроизоляции:

Определяем площадь вертикальных гидроизоляций:

S_гидр= S_оп=382.8 м²

Таблица 1 Ведомость объемов работ

№ п/п	Наименование работ	Единица измерения	Объем работ
1	Планировка площадей бульдозерами	м2	1387
2	Разработка грунта с погрузкой	м3	196.43
3	Разработка грунта в отвал	м3	714.29
4	Разработка грунта вручную	м3	13.75
5	Устройство грунтовых подушек	м3	37
6	Зачистка дна котлована	м2	370
7	Устройство опалубки	м2	382,8
8	Установка арматуры	Т(тонны)	0,62
9	Приготовление тяжелого бетона	м3	128.76
10	Укладка смеси	м3	128.76
11	Уход за бетонной смесью	м2	87
12	Снятие опалубки щитовой	м2	382,8
13	Вертикальная гидроизоляция	м2	382,8
14	Засыпка траншеи и котлованов	м3	196.43
15	Уплотнение грунта пневматическими трамбовками	м2	196.43
