2. Изображения, виды – гост 2.305-68.

Изображение представляет собой графическое выражение предмета, как правило, выполненное способом проецирования при соблюдении основных правил упрощения в определенном масштабе, и служит для определения требуемых геометрических свойств предмета.

Изображение должно определять форму предмета и взаимосвязь его составных частей (элементов конструкций).

Предметы, используемые в любом положении, изображаются в положении, удобном для изготовления. Предметы, рабочее положение которых наклонное, изображают в вертикальном или горизонтальном поло­жении.

Но, как правило, предметы изображают в рабочем положении или в положении, удобном для изготов­ления, а если предмет состоит из нескольких частей, его следует изображать в рабочем положении.

Длинные предметы (высокие), рабочее положение которых вертикальное (столбы, колонны, мачты), можно изображать в горизонтальном положении, причем нижнюю часть следует помещать справа.

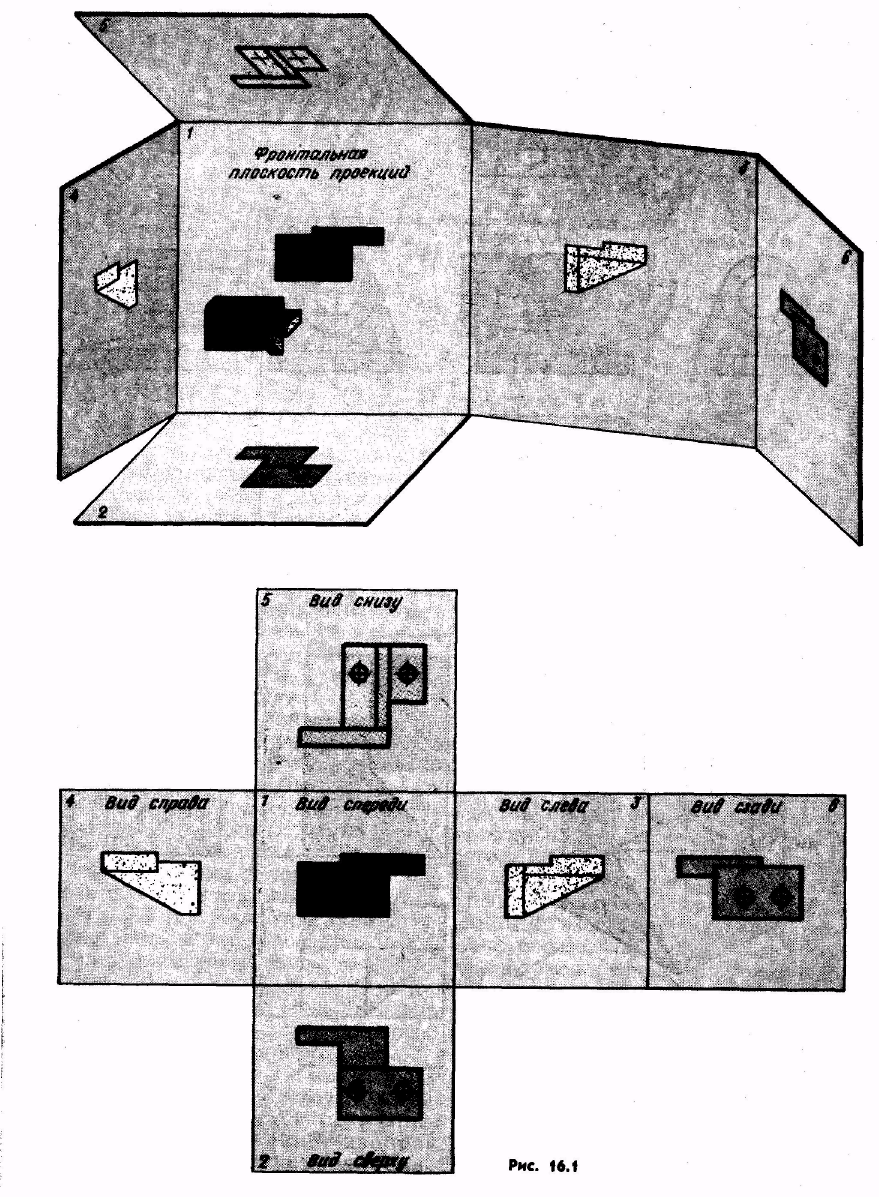

Все чертежи изделий должны выполняться по методу прямоугольного проецирования, в котором за плоскости проекций принимают шесть граней куба (рис. 16.1), совмещая которые с плоскостью можно получить шесть проекций предмета.

Изображение сзади может быть размещено с левой стороны от изображения справа.

Согласно ГОСТ 2.305-68, изображения подразделяются на: виды, разрезы, сечения. Этот стандарт обяза­телен к применению в чертежах всех отраслей промышленности и строительства, является связующим звеном между азбукой, грамматикой (начертательной геометрией) и техническими чертежами, как-то: чертежи деталей, сборочные чертежи, строительные и т.п.

Прямоугольная проекция поверхности предмета, обращенная к наблюдателю и спроецированная на плоскость проекций, параллельную изображаемой поверхности, называется видом.

Основным видом является, как правило, вид, который наиболее полно изображает предмет. Он прини­мается за главный вид и располагается на фронтальной плоскости проекций. Название основных видов на чертежах надписывать не следует.

Для уменьшения числа изображений допускается на видах показывать необходимые невидимые части поверхности предмета при помощи штриховых линий (рис. 16.2).

Сколько же надо делать видов того или другого изделия? Число видов должно быть минимальным, но достаточным, чтобы чертеж читался однозначно, т.е. всеми одинаково, и чтобы можно было представить по чертежу как наружное, так и внутреннее устройство предмета.

На рис. 16.3. изображена модель в аксонометрической проекции. Требуется выполнить чертеж модели в трех проекциях. Главный вид указан стрелкой. Перед тем, как приступить к выполнению чертежа, необходимо изучить модель, определить ее габаритные размеры. В данном примере это длина 70 мм, ширина 60 мм, высота 100 мм. Затем выбрать формат чертежа, решить, в каком масштабе будет выполнен чертеж.

Приступая к вычерчиванию, чертят прямоугольники по габаритным размерам на всех трех плоскостях проекций. Модель следует поставить на горизонтальную плоскость. Затем на проекциях нанести заднюю стенку размером 20 мм и глубину выемки 56 х 40 мм. Не забудьте начертить выемку на горизонтальной проекции (рис. 16.3,6). Размеры, относящиеся к одной геометрической фигуре, наносят на одной проекции.

Остается прочертить проекции линии, отображающей наклонную плоскость а в виде треугольника, и вы­полнить срез, который изобразится на виде сбоку. Проанализируйте проставленные буквенные обозначения, ограничивающие плоскость а.

В этой стадии чертеж проверяется, а затем обводится линиями соответствующей толщины. Размеры следует проставить на всех проекциях, не сосредоточивая их на одном изображении.

Числа, нанесенные на вертикально расположенных размерных линиях, читают только снизу вверх.

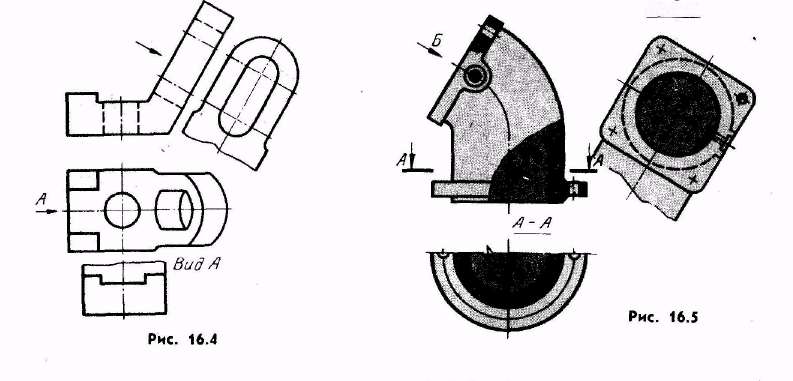

Д ля изображения некоторых деталей (рис. 16.4), которые на горизонтальной плоскости проекций дают искаженное изображение, применяют проецирование на дополнительную плоскость. Это делается тогда, когда часть поверхности предмета не параллельна плоскостям проекций. В этом случае допускается эту часть поверхности изображать на дополнительной плоскости проекций, параллельной изображаемой части. Этот дополнительный вид должен быть расположен в направлении проецирования, которое необходимо указать стрелкой.

Если виды смещены относительно основного (главного) изображения, то они должны быть отмечены на чертеже стрелкой, указывающей направление проецирования (рис. 16.5)

Д ополнительный вид может быть смещен или повернут (рис. 16.6). В этом случае дополнительный вид необходимо обозначить буквой, а к повернутому виду добавить слово «повернуто».

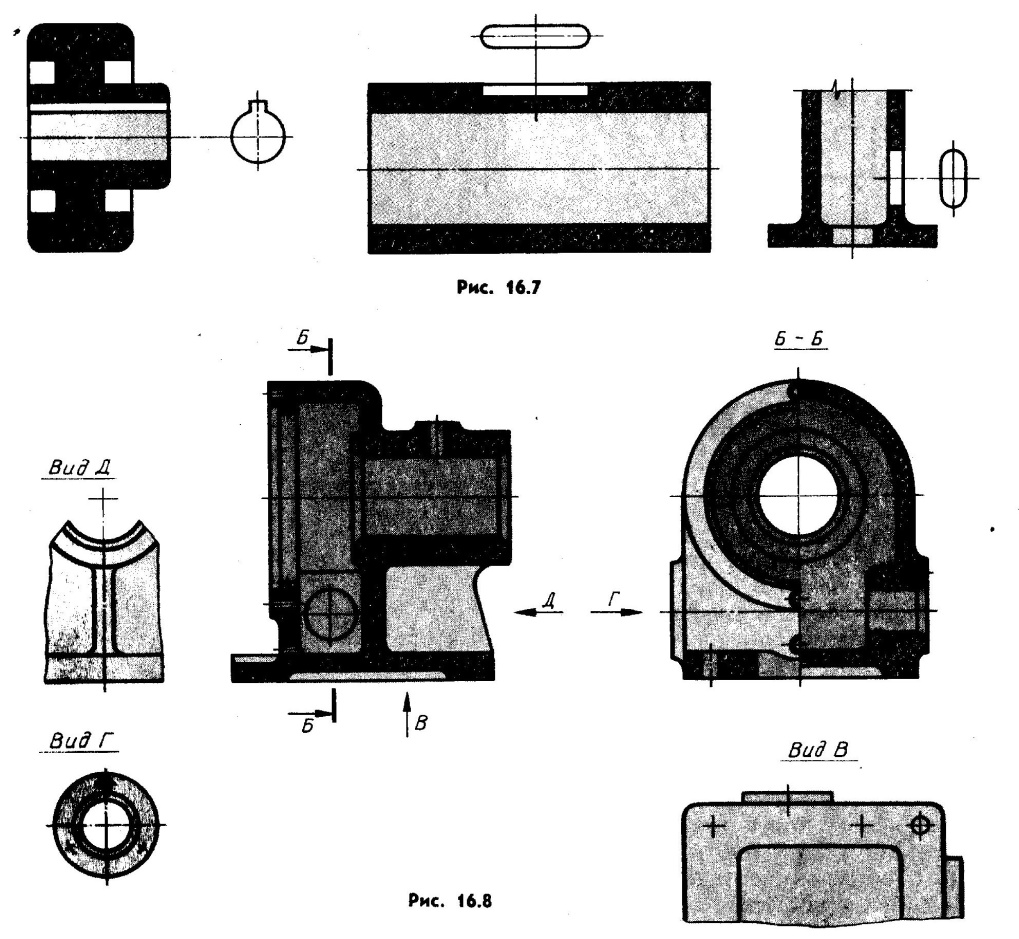

Иногда применяют частичный вид (местный). В этом случае, если изображение однозначно, то допускается вместо целого вида вычерчивать только его часть (рис. 16.7). В этом случае проекционная связь частичного вида с основным изображением осуществляется с помощью оси.

В некоторых случаях частичный вид может быть ограничен линией обрыва, по возможности в наименьшем размере (вид Д, рис. 16.8), или не ограничен (вид Г, см. рис. 16.8).

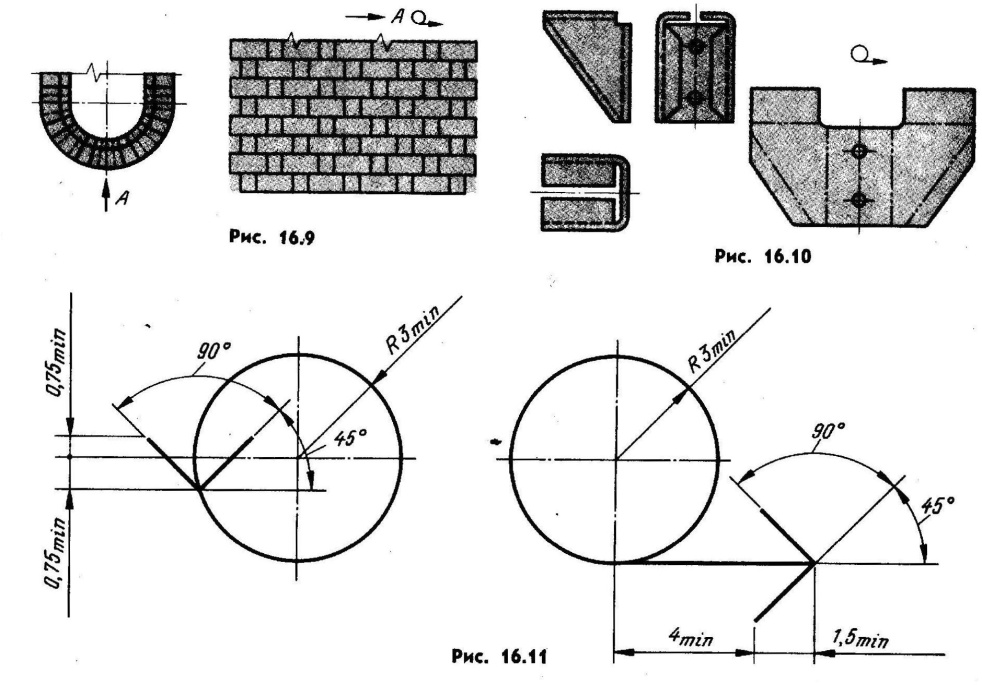

Иногда применяют развернутые виды для изображения искривленных предметов (рис. 16.9), которые развертываются в плоскости без искажения изображения. При таком изображении контуры выполняют сплошной линией, а места изгибов обозначают тонкой штрихпунктирной линией с двумя точками (рис. 16.10). При этом развернутое (или повернутое) изображение сопровождается знаком в виде кружка со стрелкой внизу (рис. 16.11).

3. Нанесение размеров на чертежах – ГОСТ 2.307-68. Условности и упрощения на чертежах. Распределение размеров на чертежах. Назначение габаритных размеров. Технологическое обоснование, назначение размеров для некоторых элементов деталей. Взаимосвязь размеров с разметкой. Размерные цепочки и базы для отсчета размеров. Использование симметрии и переноса при расстановке размеров.

Нанесение размеров на чертеже регламентировано ГОСТ 2.307-68 для всех отраслей промышленности и строительства. Это один из важнейших этапов черчения, так как размеры служат основанием для определения габаритов изображенного изделия и его элементов. Общее число размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия.

Размерные числа наносятся над размерной линией, а размерные линии проводятся тонкими сплошными линиями между выносными. Минимальное расстояние между параллельными размерными линиями должно быть 7 мм, а между размерной и линией контура-10 мм, в зависимости от размеров изображения и насыщенности чертежа.

Размеры следует распределять равномерно по всем изображениям и выносить их за пределы контура. Необходимо избегать пересечения размерных и выносных линий. От правильного нанесения размерных линий и цифр зависит ясность чертежа. Размеры не должны затемнять чертежа и затруднять его чтение.

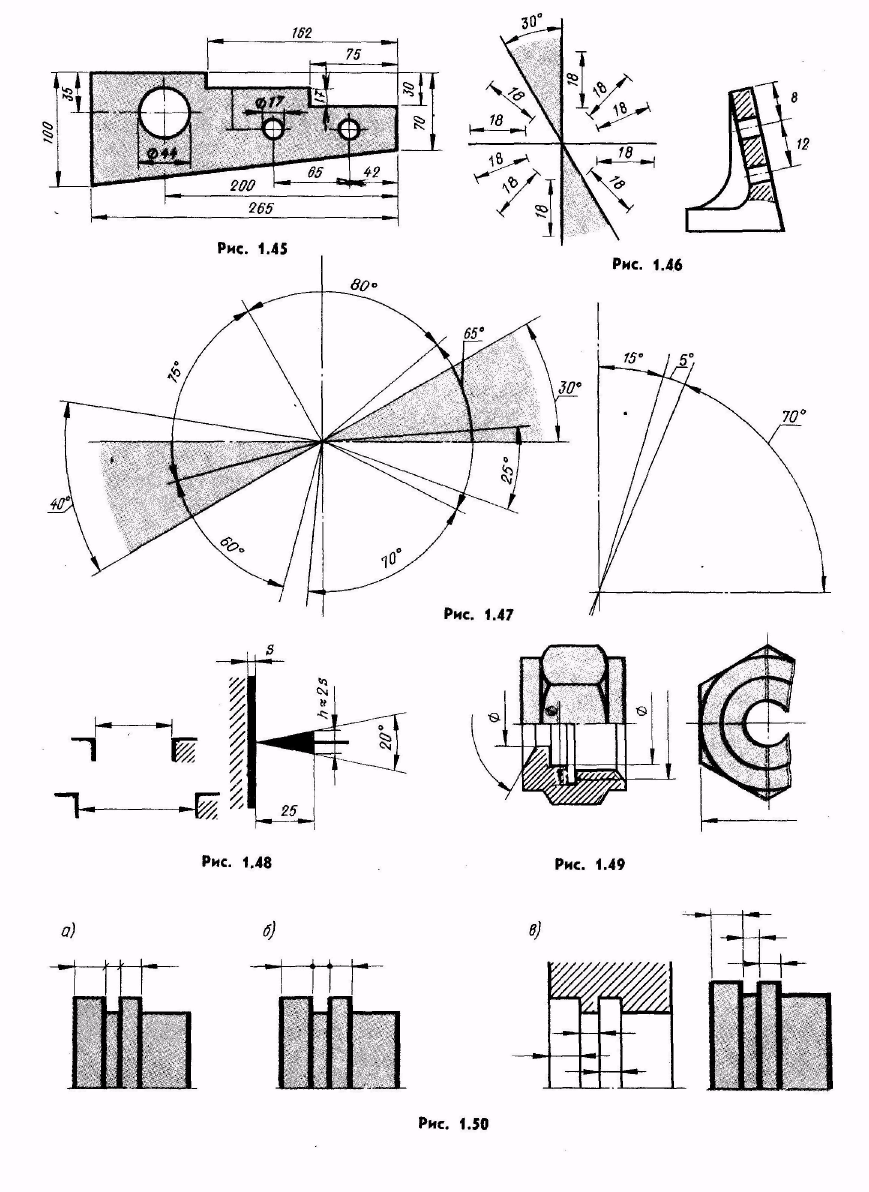

Размерные линии не должны пересекаться между собой, а выносные линии должны выходить за размерные, т. е. за концы стрелок на 1.. .5 мм (рис. 1.45).

Все размеры пишутся по направ­лению размерных линий, т.е. горизонтальные по горизонтальному на­правлению, а вертикальные - вертикально, причем пишутся цифры справа налево или снизу вверх. Повторять размеры не разрешается.

Линейные размеры при различных наклонах размерных линий располагают, как показано на рис. 1.46.

Угловые размеры наносят, как показано на рис. 1.47. В заштрихованной зоне наносить размерные числа не рекомендуется, в этом случае их указывают на горизонтально вынесенных полках.

Стрелки размерных линий должны касаться выносных линий или линии контура (рис. 1.48). Размер стрелок зависит от толщины сплошной основной линии. Стрелки должны быть одинаковыми на всем чертеже.

Размерные линии допускается проводить с обрывом и со стрелкой только у одного конца при указании размеров симметричного предмета, если он изображен до оси симметрии или линии обрыва (рис. 1.49).

При недостатке места для стрелок на размерных линиях, расположенных цепочкой, стрелки можно заменить засечками, наносимыми под углом 45° к размерным линиям (рис. 1.50, а), или точками (рис. 1.50,6). Если же длина размерных линий не­достаточна для размещения на ней стрелок, то размерную линию продолжают за выносные линии или за контурные, осевые, центровые и стрелки наносят снаружи (рис. 1.50, в).

При нанесении нескольких параллельных или концентричных размерных линий на небольшом расстоянии друг от друга размерные числа над ними рекомендуется располагать в шахматном порядке (рис. 1.51).

Если для написания размерного числа недостаточно места над размерной линией, то размер выносится на полку, которую проводят тонкой линией (рис. 1.52). Если недостаточно места для нанесения стрелок, то их наносят, как показано на рис. 1.53.

Не допускается пересекать или разделять размерные числа какими бы то ни было линиями чертежа. Не разрешается разрывать линию контура для нанесения размерного числа. В местах нанесения размерного числа осевые, центровые и линии штрихов­ки прерываются (рис. 1.54).

Размеры, относящиеся к одному и тому же конструктивному элементу (пазу, выступу, отверстию и т.п.), следует группировать на том изображении, на котором геометрическая форма данного элемента показана наиболее полно (рис. 1.55).

При нанесении радиуса скруглений перед размерным числом ставят букву R (рис. 1.56).

При проведении нескольких радиусов из одного центра размерные линии любых двух радиусов не располагают на одной прямой (рис. 1.57, а). При большом радиусе центр допускается приближать к дуге, в этом случае его размерную линию показывают с изломом под 90° (рис. 1.57,6). Если не требуется указывать размеры, определяющие положение центра дуги окружности, то размерную линию допускается не доводить до центра и смещать ее относительно центра (рис. 1.57, в).

При указании диаметра во всех случаях перед размерным числом ставят знак 0. Перед размером диа­метра или радиуса сферы также ставят знак  или R без надписи «сфера» (рис. 1.58). Допускается слово «сфера» наносить в случаях, когда на чертеже трудно отличить сферу от других поверхностей, или ставят знак О. Например, сфера  18, О R 12. Диаметр знака сферы должен быть равен высоте размерных чисел на чертеже.

Размеры квадрата можно наносить, как показано на чертежах (рис. 1.59, а, б и в). Высота знака  должна быть равна высоте размерных чисел на чертеже.

Уклон выражается простой или десятичной дробью или в процентах.

Уклоном i называется отношение двух катетов прямоугольного треугольника ВС к АС (рис. 1.60) или отношение разности высот h двух точек А и В к заложению, l, i = h/1 =BC/AC=tg α.

Для построения уклона, например 1:10, откладываем от точки А по прямой АС некоторый отрезок произвольной длины, а перпендикулярно к ней из точки С отрезок СВ, равный 1/10 отрезка С А. Затем через соответствующую точку на профиле про ката проводим прямую, параллель­ную прямой АВ (рис. 1.61).

Конусность характеризуется отношением разности диаметров (D - d) двух поперечных сечений конуса к расстоянию l между ними (рис. 1.62, а): К = (D - d)/l = 2 tg α, т.е. К = 2i. Например, если D = 18 мм, d = 8 мм, l = 50 мм, то конусность будет равна (рис. 1.62,5): (D - d)/1 = (18-8)/50= 1/5, т.е. К= 1:5.

Размеры фасок под углом 45° наносят, как показано на рис. 1.63. Если размер фаски в масштабе чертежа 1 мм и менее, то допускается указывать размеры на полке линии-выноски, проведенной от грани (см. рис. 1.63,6).

Размеры фасок под другими углами указывают по общим правилам — линейными и угловыми размерами (рис. 1.64, а, б) или линейными размерами (рис. 1.64, в).

Все размеры на чертежах наносятся только в миллиметрах, без указания единицы измерения. Цифры проставляются ясно, отчетливо и обдуманно, чтобы при чтении не было сомнений в принадлежности размера к той или иной части чертежа.
