13. Основные надписи

13.1. Основные надписи и дополнительные графы выполняются по ГОСТ 2.104:

- для заглавного листа текстовых документов – по форме 2;

- для последующих листов чертежей, схем и текстовых документов – по форме 2а.

Содержание, расположение и размеры граф, рамок по формам 2 и 2а приведены на рисунке 6

13.2. В графах основной надписи (на рисунке 6 номера граф на формах показаны в скобках) следует указывать:

- в графе 1 – Тема дипломного проекта или дипломной работы;

- в графе 2 – обозначение документа в соответствии с разделом 12 настоящего положения, например, ДП.ЗО. 100101.65.ХХХ.ПЗ;

- в графе 3 – обозначение материала детали (графу заполняют только в чертежах деталей;

- в графе 4 – литеру, для документов дипломных проектов (работ) «У»;

а)

б)

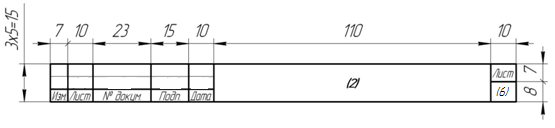

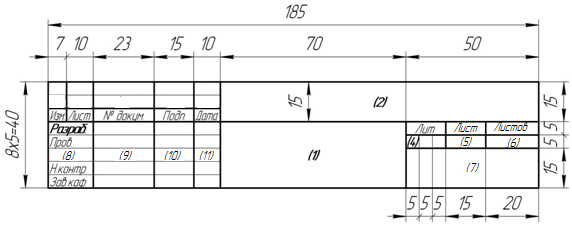

Рисунок 6 - Основная надпись для заглавных (а) и последующих (б) листов чертежей, схем и текстовых конструкторских документов (форма 2(а) и 2а(б))

- в графе 5 – порядковый номер листа (на документах, состоящих из одного листа, графу не заполняют);

- в графе 6 – общее количество листов документа. В пояснительной записке графу заполняют только на первом листе;

- в графе 7 – сокращенное название университета, СПбГЭУ;

- в графе 8 – характер работы, выполняемой лицом, подписывающим документ, в соответствии с формой 2:

Разраб. – Разработал;

Пров. – Проверил;

Н. контр. – Нормоконтроль;

Зав. каф. – Заведующий кафедрой;

- в графах 9, 10, 11 должны быть записаны соответственно фамилии лиц, подписавших документ, их подписи и даты (разборчиво) подписания документа. Подписи лиц, разработавших данный документ, и лиц, ответственных за консультации и контроль, и даты подписания обязательно ставят чернилами;

Приложение 1 Примеры оформления библиографического списка согласно гост 7.1-2003

Нормативные документы

1. Конституция Российской Федерации [Текст]. – М. : Приор, 2001. – 32 с.

2. Российская Федерация. Законы. Градостроительный кодекс Российской Федерации [Текст] : [федер. закон : принят Государственной Думой 22 дек. 2004 г.]. – М. : Эксмо, 2008. – 160 с.

3. Российская Федерация. Президент (2000–2008 ; В. В. Путин). Послание Президента Российской Федерации Федеральному Собранию Российской Федерации [Текст] : [о положении в стране и основных направлениях внутр. и внеш. политики государства]. – М., 2001. – 46 с.

4. ГОСТ Р 517721-2001. Аппаратура радиоэлектронная бытовая. Входные и выходные параметры и типы соединений. Технические требования [Текст]. – Введ. 2002–01–01. – М. : Изд-во стандартов, 2001. – 27 с.

5. Правила безопасности при обслуживании гидротехнических сооружений и гидромеханического оборудования энергоснабжающих организаций [Текст] : РД 153-34.0-03.205–2001 : утв. М-вом энергетики Рос. Федерации 13.04.01 ; введ. в действие с 01.11.01. – М. : ЭНАС, 2001. – 158 с.

6. Правила учета электрической энергии [Текст] : сб. основных норматив.-техн. док., действующих в обл. учета электроэнергии. – М. : Госэнергонадзор России : Энергосервис, 2002. – 366 с.

Патент

7. Пат. 2187888 Российская Федерация, МПК⁷ H 04 В 1/38, Н 04 J 13/00. Приемопередающее устройство [Текст] / Чугаева В. И. ; заявитель и патентообладатель Воронеж. науч.-ислед. ин-т связи. – № 2000131736/09 ; заявл. 18.12.00 ; опубл. 20.08.02, Бюл. № 23 (II ч.). – 3 с.

Книга одного автора

8. Кардаш, В. Ф. Начертательная геометрия. Проецирование точки. Программированные обучающие задания [Текст] / В. Ф. Кардаш. – Ростов н/Д : Феникс, 2000. – 224 с.

Книга трех авторов

9. Герасимов, Ю. Ю. Геоинформационные системы [Текст] Geographic Information Sistems / Ю. Ю. Герасимов, С. А. Кильпеляйнен, Г. А. Давыдков. – Финляндия : Изд-во ун-та Йоэнсуу, 2001. – 201 с.

Учебные пособия

10. Сливкер, В. И. Строительная механика. Вариационные основы [Текст] : учеб. пособие для студ. вузов / В. И. Сливкер. – М. : АСВ, 2005. – 736 с.

11. Бахвалов, Н. С. Численные методы [Текст] : учеб. пособие для физ.-мат. спец. вузов / Н. С. Бахвалов, Н. П. Жидков, Г. М. Кобельков. – 2-е изд. – М. : Физматлит : Лаб. базовых знаний ; СПб. : Нев. диалект, 2002. – 630 с.

Материалы конференции

12. Апрельские чтения [Электронный ресурс] : сб. материалов регион. науч.-практ. конф. (Сыктывкар, СПбГУЭ, 10 апр. 2014 г.) / СПбГУЭ (фил.) С.-Петерб. гос. экон. ун-та. – Сыктывкар : СПбГУЭ, 2014. – 1 эл. опт. диск (DVD-ROM).

Отдельный том многотомного издания

13. Архитектура гражданских и промышленных зданий [Текст]. В 5 т. Т. 3. Жилые здания / под ред. К. К. Шевцова. – 2-е изд., перераб. и доп. – М. : [б. и.], 2005. – 239 с.

Отчет о научно-исследовательской работе

14. Теория и практика формирования жилищ и жилой застройки [Текст] : отчет о НИР (промежуточ.) / ГОУ ВПО «Тюменский гос. архитектурно-строительный ун-т» (ТюмГАСУ) ; рук. Лебедев В. Б. ; исполн. : Алешин Г. П. – М., 2005. – 198 с.

Диссертация

15. Токарев, А. С. Использование средств киноискусства в архитектурном проектировании [Текст] : дис. … канд. архитектуры : 18.00.01 / А. С. Токарев ; Уральская государственная архитектурно-художественная академия. – Екатеринбург, 2007. – 117 с.

Электронный ресурс

16. Ландшафтная архитектура [Электронный ресурс] : элементы ландшафтного дизайна. Садово-парковое проектирование. История ландшафтной архитектуры. Современный ландшафтный дизайн. – Электрон. текстовые, граф., зв. дан. и прикладная прогр. (546 Мб). – М. : Новый Диск, 2004. – 1 эл. опт. диск. CD-ROM. – Загл. с экрана.

Статья из сборника

17. Романов, Г. Г. Современное состояние исследований по проблеме биологической азотфиксации в экологических исследованиях на Европейском северо-востоке (в условиях Республики Коми) / Г. Г. Романов // Биологический азот : сб. науч. ст. / Ульяновская ГСХА. – Ульяновск, 2006. – С. 68–78.

Статья из газеты

18. Большаков, Н. М. ЛПК: какой быть стратегии роста [Текст] / Н. М. Большаков // Республика. – 2002. – 26 сент. – С. 3, 6.

Статья из сериального издания

19. Уфимцев, Г. В. Некоторые стационарные решения уравнения Гильберта / Г. В. Уфимцев, Ф. Ф. Асадуллин // Труды Сыктывкарского лесного института. Сер. Математика. Физика. – Сыктывкар : СЛИ, 2004. – Т. 5. – С. 32–38.

Глава из книги

20. Глазырин, Б. Э. Автоматизация выполнения отдельных операций в Word 2000 [Текст] / Б. Э. Глазырин // Office 2000 : 5 кн. в 1 : самоучитель / Б. Э. Глазырин, Э. М. Берлинер, И. Б. Глазырина. – 2-е изд., перераб. – М., 2002. – Гл. 14. – С. 281–298.

Ссылка на сайт

21. Российская аудитория Интернета преодолела порог в 5 млн. человек [Электронный ресурс] // Гильдия издателей периодической печати. – Режим доступа: http://www/gipp/ru/print/php?id=511. – (Дата обращения: 01.02.2013).

 красным - название статьи

синим - название сайта, откуда была взята статья (название берется с главной страницы т. е. как называется главная страница).

зеленым - ссылка на сайт

Приложение 2

Форма листов пояснительной записки форма 2

первый лист содержания ВКР
