Биохимическая очистка сточных вод в окситенках

О кситенки – сооружения биологической очистки, в которых вместо воздуха используется технический кислород или же воздух, обогащенный кислородом. Рекомендуемая концентрация ила в окситенке составляет 6÷8 г/л, хотя принципиально сооружение может работать и при более высоких концентрациях. Экспериментально получено, что при прочих равных условиях окислительная мощность окситенков в 5÷10 раз выше, чем у аэротенков, эффективность использования кислорода составляет 90-95%. Конструктивно окситенк выполнен в виде резервуара круглой в плане формы с цилиндрической перегородкой, отделяя-ющей зону аэрации от зоны илоотделения. В средней части цилиндрической перегородки устроены окна для перепуска иловой смеси из зоны аэрации в илоотделитель; в нижней части для поступления возвратного ила в зону аэрации. Последняя оборудована герметическим перекрытием, на котором установлен электродвигатель турбоаэратора и смонтированы трубопроводы подачи кислорода и продувочный. Илоотделитель оборудован перемешивающим устройством, представляющим собой радиально расположенные решетки из вертикальных стержней (d=30÷50 мм), которые установлены друг от друга на расстоянии 300 мм. В нижней части решеток размещен шарнирно-подвешенный скребок. Илоотделитель работает со взвешенным слоем активного ила, уровень которого стабилизируется автоматически путем сброса избыточного ила через трубу. Сточная вода поступает в зону аэрации по трубе. Под воздействием скоростного напора, развиваемого турбоаэратором, иловая смесь через окна поступает в илоотделитель. Благодаря направляющим щиткам жидкость в нем медленно движется по окружности. В сочетании с перемешивающим устройством все это значительно интенсифицирует процесс отделения и уплотнения ила. Очищаемая вода проходит сквозь слой взвешенного активного ила, очищается от взвешен-ных и растворенных органических веществ, поступает в сборный лоток и отводится по трубке. Возвратный активный ил опускается по спирали вниз и через окна поступает в камеру аэрации. Окситенк оборудуется системой автоматики, обеспечивающей подачу кислорода в зону аэрации в соответствии со скоростью его потребления. Система автоматически поддерживает заданную концентрацию растворенного кислорода в иловой смеси окси-тенка при любых изменениях состава, концентрации или расхода сточной воды. В настоящее время наиболее перспективно применение окситенков на объектах, которые имеют собственный технический кислород или могут получать его от соседних предприятий.

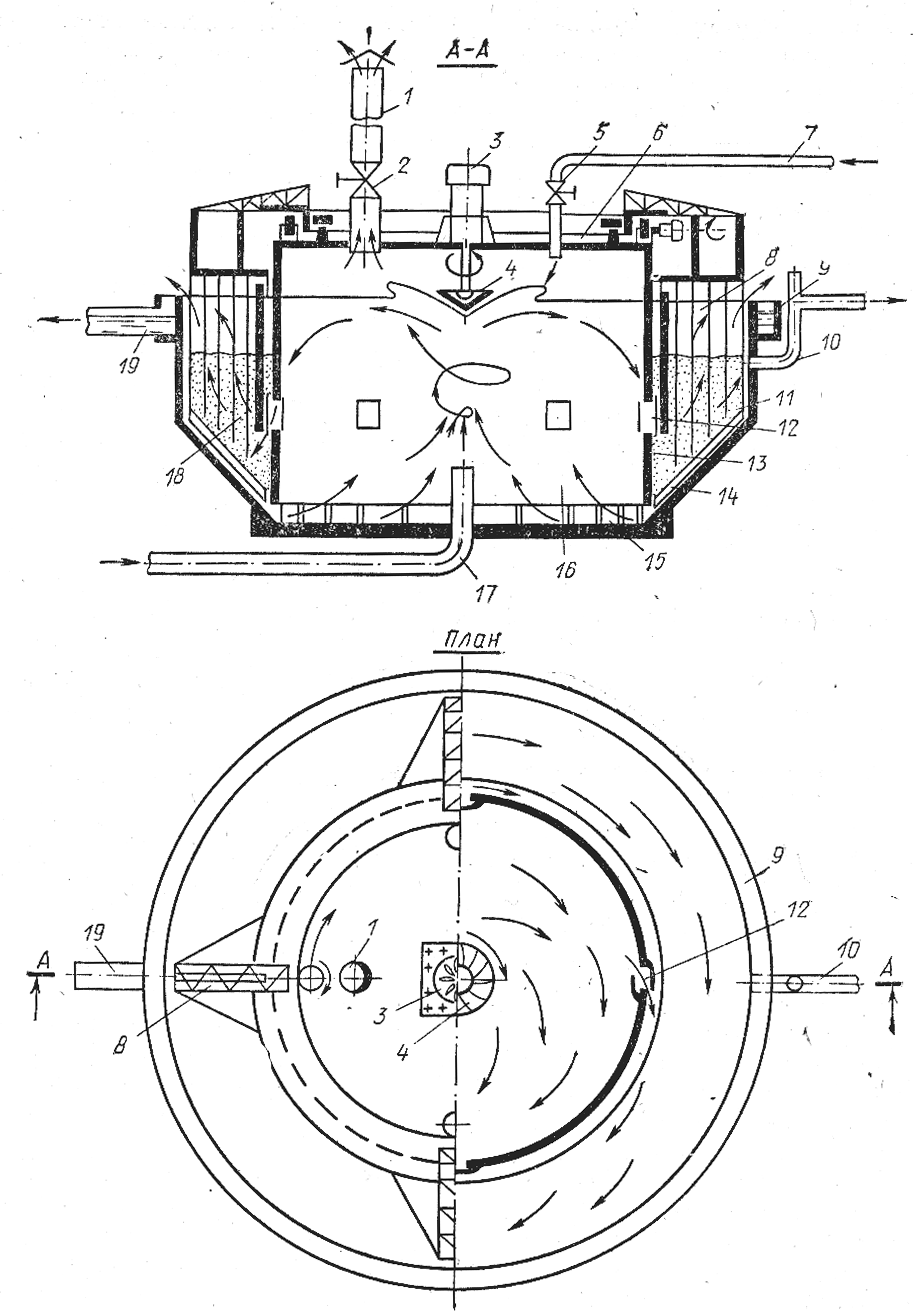

Рис.48 Окситенк 1-продувочный трубопровод; 2 , 5 – задвижки с электроприводом; 3 – электродвигатель; 4 – турбоаэратор;6-герметич-ное перекрытие; 7-трубопровод для подачи кислорода; 8-вертикальные стержни; 9-сборный лоток; 10 – трубопровод для сброса избыточного ила; 11 – резервуар; 12 - окна для перепуска иловой смеси из зоны аэрации в илоотделитель; 13- цилиндрическая перегородка; 14-скребок;15-окна для перепуска возвратного ила в зону аэрации;16- зона аэрации; 17- трубопровод для подачи сточной воды в зону аэрации; 18- илоотделитель; 19-трубопровод для выпуска очищенной воды.

Расчет окситенков выполняют по формуле, учитывающей снижение удельной скорости окисления при повышении концентрации ила: t=(L_en-L_ex)/(a(1-S)k_n). Значения коэффици-ентов k_n установливается экспериментально , табл.20.

Таблица 20

а, г/л	1	2	3	5	8	10	15
kn	1.8	1.3	1	0.7	0.5	0.4	04

При повышении концентрации ила окислительная мощность системы, пропорциональная произведению ak_n, возрастает, но при концентрации свыше 8÷10 г/л остается почти на одном уровне. Следовательно, для окситенка дальнейшее повышение концентрации ила оказывается нецелесообразным. Скорость окисления t определяется экспериментально, и в расчет прини-мается величина, соответствующая концентрации ила 3г/л. Расход кислорода по массе принимается равным величине снятой БПКполн с коэффициентом 1,2. Показано, что зона аэрации может быть открытой, что исключает необходимость строительства сложных сооружений, и значительно упрощает систему автомати-зации подачи кислорода.
