Аэраторы

Аэраторы в аэротенках допускается применять:

- мелкопузырчатые - пористые керамические и пластмасссовые материалы (фильтросные пластины, трубы, диффузоры) и синтетические ткани;

- среднеузырчатые - щелевые и дырчатые трубы;

-крупнопузырчатые - трубы с открытым концом; механические и пневмо-механические.

Аэраторы в перегородчатых смесителях следует располагать на подставках высотой 0,1-0,15 м от дна, а в вихреых смесителях - в конической его части на высоте 1,5-2 м над входным отверстием. Наименьшая высота расположения аэратора в вихревых смесителях принимается при наклоне стенок нижней части, равной 45°. Расчетные скорости движения воздуха, м/с, прииают: на магистральном воздухопроводе -10-12, в начале дырчатых ответвлений - 8-10 , на выходе из отверстий -20-30

Рис.43 Пористый аэратор: 1 - опорная труба;2 - наружный диспергирующий слой;3 - внутренний диспергирующий слой;4 - отверстие.

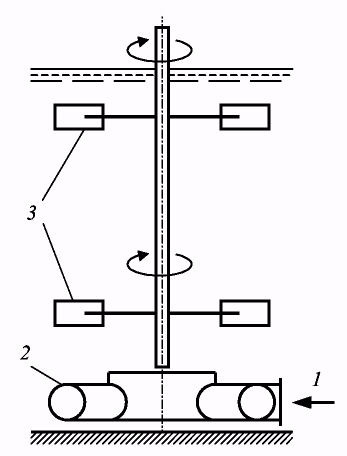

Рис.44 Пневмомеханиче­ский аэратор

1 - подача воздуха; 2 - коль­цевой воздухораспределитель; 3 — турбины с лопатками

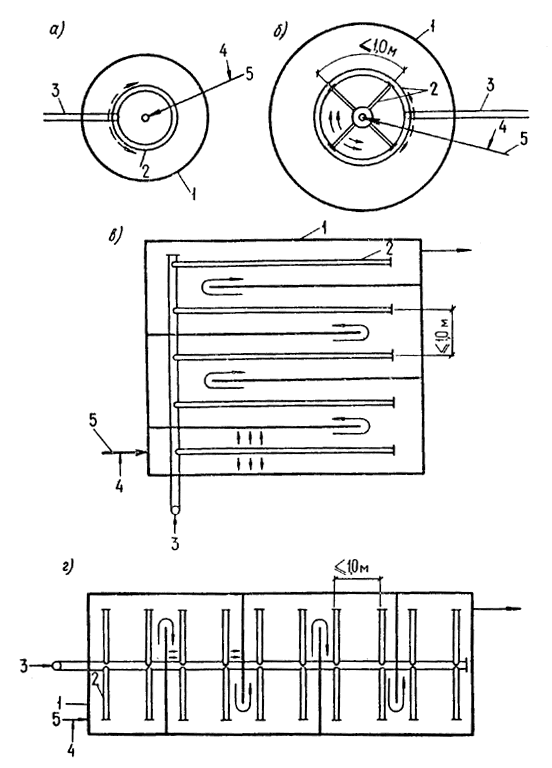

Рис.45 Трубчатые аэраторы

а, б - при смесителях вихревого типа; в, г - при смесителях перегородчатого типа; 1 - корпус смесителя; 2 - дырчатые ответвления; 3 - агистраль 4 - подача коагулянта; 5 - подача воды

Число аэраторов в регенераторах и на первой половине длины аэротенков-вытеснителей принимают вдвое больше, чем на остальной длине аэротенков, а заглубление – в соответствии с давлением воздуходувного оборудования и с учетом потерь в разводящих коммуникациях и аэраторах. В аэротенках предус-матривают возможность опорожнения и устройства для выпуска воды из аэраторов. При необходимости в аэротенках предусмат-ривают мероприятия по локализации пены - орошение водой через брызгала или применение химических антивспенивателей. Применение химиических антивспенивателей согласуют с органами санитарно-эпидемиологической службы и охраны рыбных запасов. Рециркуляцию активного ила осуществляют эрлифтами или насосами. Удельный расход воздуха qair, для аэрации очищаемой воды, при пневматической системе аэрации определяют по формуле:

qair = q0(Len-Lex)/ К1·К2·КT·К3·(Ca-C0) ,

где q0 - удельный расход кислорода воздуха, мг на 1 мг снятой БПКполн, принимаемый при очистке до БПКполн 15-20 мг/л - 1,1, при очистке до БПКполн свыше 20 мг/л - 0,9;

К1- коэффициент, учитывающий тип аэратора и принимаемый для мелкопузырчатой аэрации в зависимости от соотношения площадей аэрируемой зоны и аэротенка по табл.17;

К2- коэффициент, учитывающий глубину погружения аэраторов ha;

КT - коэффициент, учитывающий температуру сточных вод, который определяют по формуле:

КT =1+0,02(Tw -20) ,

где Tw - среднемесячная температура воды за летний период, °С; К3-коэффициент качества воды, принимаемый для городских сточных вод 0,85, при наличии ПАВ принимается в зависимости от величины az/at по табл. 19. Для производственных сточных вод - по опытным данным, при их отсутствии допускается принимать К3=0,7;

Са - растворимость кислорода воздуха в воде, мг/л, определяемая по формуле:

Са = (1+ha/20.6)Co,

где Co-растворимость кислорода в воде в зависимости от температуры и атмосферного давления, принимаемая по справочным данным;

ha-глубина погружения аэратора, м;

Cа-средняя концентрация кислорода в аэротенке, мг/л;

B первом приближении Cа допускается принимать 2 мг/л и необходимо уточнять на основе технико-экономических расчетов. Площадь аэрируемой зоны для пневматических аэраторов вклю-чает просветы между ними до 0,3 м.

Интенсивность аэрации Ja, м3/(м2·ч) определяют по формуле:

Ja = qair·Hat/tat ,

где Hat - рабочая глубина аэротенка, м; tat-период аэрации,ч.

Если вычисленная интенсивность аэрации свыше Ja,max для принятого значения K1 , необходимо увеличить площадь аэри-руемой зоны; если менее Ja,min для принятого значения K2 - следует увеличить расход воздуха, приняв Ja,min по табл. 18

Таблица 17

az/at

0,05

0,1

0,2

0,3

0,4

0,5

0,75

1

К1

1,34

1,47

1,68

1,89

1,94

2

2,13

2,3

Ja,max , м3/(м2· ч)

5

10

20

30

40

50

75

100

Таблица 18

ha

0,5

0,6

0,7

0,8

0,9

1

3

4

5

6

К2

0,4

0,46

0,6

0,8

0,9

1

2,08

2,52

2,92

3,3

Ja,min , м3/(м2· ч)

48

42

38

32

28

24

4

3,5

3

2,5

Таблица 19

az/at

0,05

0,1

0,2

0,3

0,4

0,5

0,75

1

К3

0,59

0,59

0,64

0,66

0,72

0,77

0,88

0,99

При подборе механических аэраторов следует исходить из их производительности по кислороду, определенной при темпе-ратуре 20°С, скорости потребления и массообменных свойств жидкости, характеризуемых коэффициентами KT и K3 и дефи-цитом кислорода (Ca-C0)/Ca , определяемых по приведенным ранее данным. Число аэраторов Nma для аэротенков и биологических прудов определяют по формуле:

Nma=q0·(Len-Lex)·Wat /[1000·KT ·K3{(Ca-C0)/Ca }·tat ·Qma ,

где Wat - объем сооружения, м3;

Qma-производительность аэратора по кислороду, кг/ч,прини-маемая по паспортным данным;

tat - продолжительность пребывания жидкости в сооружении,ч. Зона действия аэратора определяется расчетом, ориентировочно она составляет 5-6 диаметров рабочего колеса.

Окситенки рекомендуется применять при условии подачи технического кислорода от кислородных установок промышлен-ных предприятий. Окситенки оборудуются механическими аэраторами, легким герметичным перекрытием, системой авто-матической подпитки кислорода и продувки газовой фазы, что обеспечит эффективность использования кислорода 90%.

Для очистки производственных сточных вод и их смеси с городскими сточными водами применяют окситенки, совмещен-ные с илотделителем.

Концентрацию кислорода в иловой смеси окситенка принимают в пределах 6-12 мг/л, дозу ила - 6-10 г/л.
