Микрофильтры

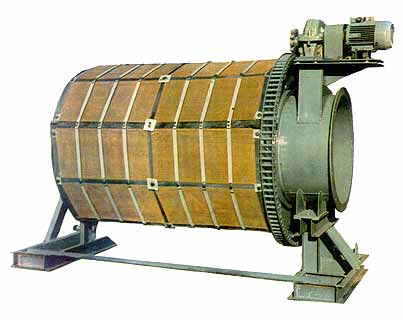

Рис.32 Микрофильтр МФМ
Микрофильтры представляют собой фильтровальные аппараты, в виде вращающихся барабанов, на которых неподвижно закреп-лены или прижаты к барабану фильтрующие материалы. Бара-баны выпускают диаметром 1,5-3 м и устанавливают горизон-тально. Очищаемая вода поступает внутрь барабана. Процесс фильтрации происходит только за счет разности уровней воды внутри и снаружи барабана. Полотно сетки не закреплено, а лишь охватывает барабан в виде бесконечной ленты, натягиваемой с помощью натяжных роликов. Микросетки изготовляют из различных материалов: капрона, латуни, никеля, нержавеющей стали, фосфористой бронзы, нейлона и др.
Каркасные фильтры
Фильтры каркасно-засыпные напорные (ФКЗ) предназначены для удаления из сточных вод взвешенных частиц, нефтепродуктов, осветления вод перед подачей на сорбционные фильтры. Фильтры изготавливаются в подземном и наземном варианте. Фильтро-вальные процессы на каркасных фильтрах можно разделить на три большие группы:
1-фильтрование через пористые зернистые материалы, обладаю-щие адгезионными свойствами (кварцевый песок, керамзит, антрацит, пенополистирол, котельные и металлургические шлаки и др.);
2- фильтрование через волокнистые и эластичные материалы, обладающие сорбционными свойствами и высокой нефтеем-костью (нетканые синтетические материалы, пенополиуретан и др.);
3- фильтрование через пористые зернистые и волокнистые материалы для укрупнения эмульгированных частиц нефте-продуктов (коалесцирующие фильтры).
Третий метод принципиально отличается от рассмотренных. Период фильтроцикла, характерный для первых двух методов, завершает этап «зарядки» коалесцирующего фильтра. После этого пленка нефтепродуктов отрывается от поверхности фильтрую-щего слоя в виде капель с диаметром несколько миллиметров. Капли быстро всплывают и легко отделяются от воды. В качестве фильтрующего материала используют гравий, песок, дробленый антрацит, кварц, мрамор, керамическую крошку, хворост, древесный уголь, синтетические и полимерные материалы.
Обычно применяют фильтры с зернистой загрузкой, которые по скорости фильтрования делятся на медленные, скорые и сверхскоростные. Во избежание выноса загрузки из фильтра применяют специальные дренажные системы и поддерживающие слои. К конструкциям зернистых фильтров предъявляются следующие основные требования:
-фильтрация должна идти в направлении убывающей крупности загрузки с целью предотвращения образования малопроницаемых и трудноразрушаемых при промывке пленок осадка;
-необходима интенсивная промывка загрузки, обеспечивающая максимальное удаление загрязняющих веществ из загрузки;
- фильтры должны обладать малой чувствительностью к колебаниям качества воды и расхода;
- фильтрующий материал должен обладать высокой прочностью и химической стойкостью, а также минимальной стоимостью при прочих равных физико-химических свойствах.
Открытые фильтры
Открытый фильтр представляет собой обычно прямоугольный резервуар, загруженный фильтрующим слоем зернистого матери-ала и поддерживающими слоями, под которыми размещена дренажная система. Высота слоя воды над загрузкой фильтра обычно составляет 2 м. В нижней части фильтра (при направ-лении фильтрации сверху вниз) расположены трубы для отвода очищенной воды. Регенерацию загрузки осуществляют горячей водой с интенсивностью 6-8л/(м2.с). Промывочную воду выпус-кают на очистные сооружения. Сроки промывки определяются качеством фильтрата. Если невозможно промыть загрузку фильтра, ее необходимо заменить новой. Старую загрузку регенерируют (прокаливают), промывают и просеивают, после чего ее снова можно применять.
