Септики

Септики применяют для механической очистки сточных вод, поступающих на поля подземной фильтрации, в песчаногравий-ные фильтры, фильтрующие траншеи и фильтрующие колодцы.

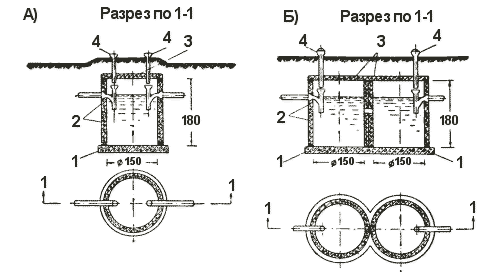

Рис.16 Септики

а - однокамерный,

б - двухкамерный,

1 - основание,

2 - железобетонные кольца,

3 - перекрытие,

4 - прочистка

Полный расчетный объем септика н принимают:

- при расходе сточных вод до 5 м³/сут - не менее 3-кратного суточного притока,

-при расходе свыше 5 м³/сут - не менее 2,5-кратного.

Указанные расчетные объемы септиков принимают исходя из условия очистки их не менее одного раза в год. При среднезимней температуре сточных вод выше 10 °С или при норме водо-отведения свыше 150 л/сут на одного жителя полный расчетный объем септика уменьшают на 15-20%. В зависимости от расхода сточных вод принимают:

- однокамерные септики - при расходе сточных вод до 1 м³/сут,

-двухкамерные - до 10

и трехкамерные - свыше 10 м³/сут.

Объем первой камеры принимают:

- в двухкамерных септиках - 0,75,

- в трехкамерных - 0,5 расчетного объема.

При этом объем второй и третьей камер принимают по 0,25 расчетного объема. В септиках, выполняемых из бетонных колец, все камеры равного объема. В таких септиках при произво-дительности свыше 5 м³/сут камеры предусматривают без отде-лений. При необходимости обеззараживания сточных вод, выхо-дящих из септика, предусматривают контактную камеру, размер которой в плане 0,75х1 м. Лоток подводящей трубы распола-гается не менее чем на 0,05 м выше расчетного уровня жидкости в септике. Выпуски из зданий подсоединяються к септикам через смотровые колодцы.

Гидроциклоны

Для механической очистки сточных вод от взвешенных веществ применяют открытые и напорные гидроциклоны рис.17. Открытые гидроциклоны применяют для выделения всплывающих и оседающих грубодисперсных примесей гидравлической круп-ностью свыше 0,2 мм/с и скоагулированной взвеси. Напорные гидроциклоны с применяют для выделения из сточных вод грубодисперсных примесей главным образом минерального происхождения. Гидроциклоны используют в процессах осветления сточных вод, сгущения осадков, обогащения известкового молока, отмывки песка от органических веществ, в том числе нефтепродуктов. При осветлении сточных вод аппараты малых размеров обеспечивают больший эффект очистки. При сгущении осадков минерального происхождения применяют гидроциклоны больших диаметров (свыше150мм).

Удельную гидравлическую нагрузку q_hc, м³/(м²·ч), для открытых гидроциклонов определяют по формуле: q_hc=3,6 K_hc U₀ ,

где U₀ - гидравлическая крупность частиц, которые необходимо выделить для обеспечения требуемого эффекта, мм/с:

K_hc – коэффициент пропорциональности, зависящий от типа гидроциклона и равный для гидроциклонов - без внутренних устройств-0,61;

с конической диафрагмой и внутренним цилиндром - 1,98; многоярусного с центральными выпусками:

K_hc =0,75n_ti(D²_hc – d²_en)/ D²_hc,

где n_ti - число ярусов;

D_hc -диаметр гидроциклона, м;

d_en - диаметр окружности, на которой располагаются раструбы выпусков,м;

многоярусного с периферийным отбором осветленной воды:

K_hc=0,75n'_ti(D²_hc–d²_d)/D²_hc,

где n'_ti - число пар ярусов;

d_d - диаметр отверстия средней диафрагмы пары ярусов, м. Производительность одного аппарата Q_hc, м³/ч, определяют по формуле:

Q_hc =0,785 q_hc D²_hc.

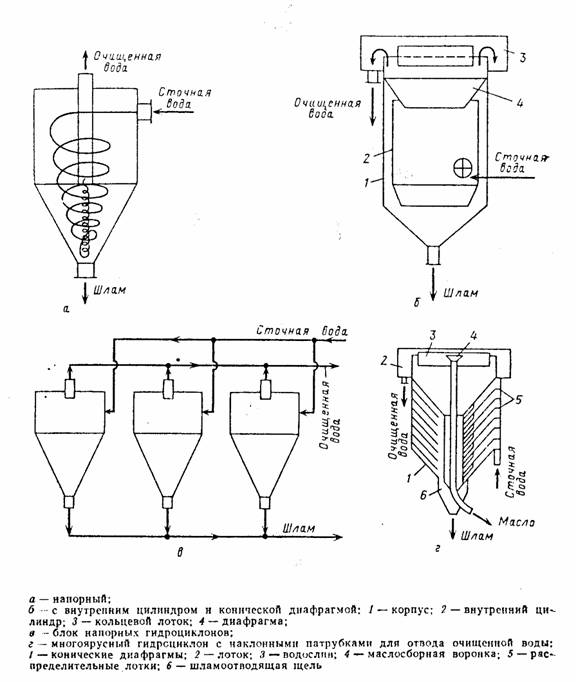

Рис.17 Гидроциклоны

Удаление выделенного осадка из открытых гидроциклонов предусматривают непрерывное под гидростатическим давлением, гидроэлеваторами или механизированными средствами. Всплы-вающие примеси, масла и нефтепродукты задерживают полу-погруженной перегородкой. Расчет напорных гидроциклонов производят исходя из крупности задерживаемых частиц и их плотности. Диаметр гидроциклона D'_hc определяют по табл. 10.

Таблица 10.

D'hc, мм	60	80	100	125	160	200	250	320
U0,	15-35	18-40	20-50	25-60	30-70	35-85	40-110	45-150

Основные размеры напорного гидроциклона подбирают по дан-ным заводов-изготовителей. Давление на входе в напорный гидроциклон принимают: 0,15-0,4 МПа (1,5-4 кгс/см²) - при одноступенчатых схемах осветления и сгущения осадков и многоступенчатых установках, работающих с разрывом струи; 0,35-0,6МПа - при многоступенчатых схемах, работающих без разрыва струи. Число резервных аппаратов принимают:

при очистке сточных вод и уплотнении осадков, твердая фаза которых не обладает абразивными свойствами - один при числе рабочих аппаратов до 10,

- два - при числе до 15 и по одному на каждые десять при числе рабочих аппаратов свыше 15;

при очистке сточных вод и осадков с абразивной твердой фазой - 25% числа рабочих аппаратов.

Производительность напорного гидроциклона Q_hc, м³/ч, назначенных размеров рассчитывают по формуле:

Q_hc = 9,58 ∙10³ ∙d_en∙d_ex∙(g ∙ΔР) ^0,5 ,

где g - ускорение силы тяжести, м/с ;

ΔР - потери давления в гидро-циклоне, МПа;

d_en, d_ex -диаметры питающего и сливного патрубков, мм.

Диаметр сливного патрубка – d_en,м: d_en=[0,08R²/sin(α/2)]^½,

где R–радиус цилиндрической части гидроциклона, м;

α– угол конусности.

Эквивалентный диаметр питающего патрубка-d_ex, м; определяют по формуле:

d_ex = 0,925(R- 0,5h),

где h – толщина стенки сливного патрубка, м.

В зависимости от требуемой эффективности очистки сточных вод и степени сгущения осадков, обработка сточных вод в напорных гидроциклонах может осуществляться в одну, две или три ступени путем последовательного соединения аппаратов с разрывом и без разрыва струи.

Для сокращения потерь воды с удаляемым осадком шламовый патрубок гидроциклона первой ступени герметично присоеди-няют к шламовому резервуару. На первой ступени с используют гидроциклоны больших размеров, для задержания основной массы взвешенных веществ и крупных частиц взвеси, которые могут засорить гидроциклоны малых размеров, используемые на последующих ступенях установки.
