5. Какие основные требования предъявляются к отклоняющим системам элп?

Использование в эл-луч. приборах для отклонения электронного по определенному закону относительно поверхности взаимодействия.

К отклоняющим системам предъявляется ряд общих требований:

1. Система должна иметь большую чувствительность к отклонению, т.е. обеспечить наибольшее отклонения при наименьшем отклоняющем факторе.

2. Система должна быть линейной, т.е. отклонения эквивалентно (примерно равно) отклоняющему фктору.

3. Система должна обеспечивать наибольший угол отклонения и по возможности не влиять на его фокусировку.

6. Почему электронный луч отклоняется в поле электростатической системы отклонения?

Электрон отклоняется электростатическим полем пластин, а дальше электрон будет двигаться прямолинейно и равномерно в эквипотенциальном пространстве.

Уравнение параболы:

, ,

Напряжение выражается через ускоряющее напряжение. U – отклон. «U». А скорость через ускоряющее напряжение Ua – потенц A (??)

, , , , =>

Для определения общего отклонения, нам нужно:

Чувствительность отклонения, очень важная велчичина:

Где U – отклоняющий фактор

Теперь мы можем определить от чего чувствительность будет зависить:

Обротано пропорционально Ua, по этому чем скорее электрон, тем меньше чувствительность отклонения.

Чем больше длинна пластин, тем больше чувствительность отклонения.

Чувствительность по отклонению в современных ЭЛП изменяется от 0.01 до 3 мм/В.

Но чем больше l1,l2, тем меньше угол отклонения.

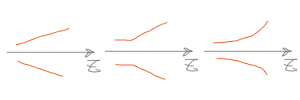

Форма отклонения пластин

35. Почему электронный луч отклоняется в поле электромагнитной системы отклонения?

Потому что используются две пары взаимно перпендикулярных катушек, которые создают поперечное магнитное поле, котрое отклоняет луч в горизонтальном и вертикальном направлении, а фокусирующая катушка создает однородное продольное магнитное поле, с помощью которого луч фокусируется в плоскости мишени.

36. Какая система отклонения электронного луча обладает меньшими аберрациями?

Магнитная система отклонения обладает меньшими аберрациями.

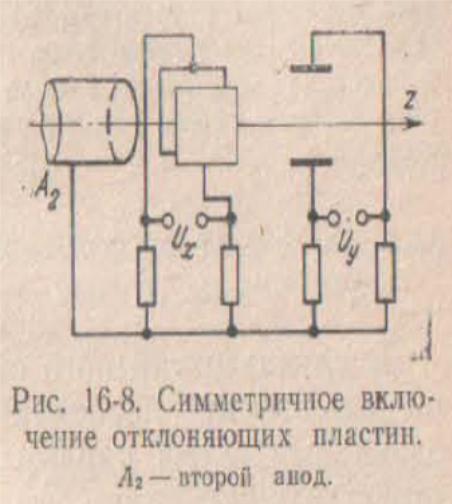

37. Нарисуйте схемы симметричного и несимметричного включения отклоняющих пластин

38. Объясните механизм возникновения свечения экрана приемной ЭЛТ?

39. Что такое катодолюминофоры?

Вещества, которые способны светится при облучении електронами, называются катодолюминофорами.

К катодолюминофорам представляют ряд требований:

1. Должны иметь хорошие вакуумные свойства

2. Обладать малой испаряемостью в вакууме

3. Обладать достаточной температурной стойкостью

Люминофоры должны эффективно преобразовать кинетическую энергию в световое излучение, должны обладать определенными спектральными свойствами, временем послесвечения и достаточной долговечностью.

Осн. Параметры:

1. Время послесвечения

2. Цвет свечения

3. Яркость свечения

40. От чего зависит яркость свечения элп.

Яркость свечения экрана – один из основных параметров ЭЛП, что зависит от энергетической отдачи люминофора, спектральной характеристики и от удельной нагрузки люминофорного шара, способа нанесения экрана и режимов его возбуждения.

Зависимость яркости свечения экрана от режимов возбуждения определяется уравнением:

,

где k - константа, которая зависит от свойств люминофора; U_a - напрряжение на аноде; U_o - минималбное напряжение на аноде, при котором возникает свечение люминофора; n – еоэффициент нелинейности (n= 1...2); j – плотность тока луча.
