28. Каким образом отклоняется электронный луч при линейной развертке? в каких приборах используется линейная развертка электронного луча?

Линейный вид развертки является наиболее распространенным. Напряжение этой развертки имеет форму пилы, поэтому луч с постоянной скоростью перемещается по экрану слева направо. Скорость луча в современных осциллографах колеблется от единиц сантиметров до десятков сантиметров в секунду, а в скоростных – до десятков тысяч километров в секунду.

Линейная ждущая развертка используется для наблюдения импульсов большой скважности, а также непериодических, случайных или однократных сигналов, в индикаторных ЭЛТ. Развертывающее напряжение такой развертки вырабатывается только тогда, когда поступающий сигнал на входе «У» через блок синхронизации запускает генератор развертки, который вырабатывает одиночный импульс.

Синусоидальная развертка получается при подаче на пластины «Х» гармонического напряжения

.

Положительный полупериод напряжения развертывает перемещение луча от центра экрана до правой его границы и обратно; отрицательный полупериод напряжения развертывает перемещение луча от центра экрана до левой его границы и обратно к центру.

Если одновременно на вход «У» подать напряжение вида

,

где  – некоторый сдвиг фазы, то на экране появляется фигура Лиссажу, которая представляет собой эллипс, форма которого зависит от амплитуды исходных сигналов и фазового сдвига

Генератор развертки позволяет перемещать электронный луч вдоль горизонтальной оси с постоянной скоростью. Если исследуемое напряжение имеет периодический характер, то для наблюдения на экране формы кривой этого напряжения его подводят к вертикально отклоняющим пластинам, а на горизонтально отклоняющие пластины подают напряжение развертки, изменяющееся со временем линейно. На (Рис. 8) в качестве примера линейного напряжения развёртки показано пилообразное напряжение.

Рис. 8. Форма напряжения линейной развёртки.

 Под действием такого напряжения электронный луч отклоняется в одном направлении пропорционально времени (рабочий ход), а затем практически мгновенно возвращается в исходное положение (обратный ход) (Рис. 9).

Если продолжительность перемещения электронного луча по экрану равна одному периоду исследуемого напряжения, приложенного к вертикально отклоняющим пластинам электронно-лучевой трубки, то на экране при одновременном действии обоих напряжений появится кривая, воспроизводящая один период исследуемого напряжения.

Перемещение изображения по экрану нежелательно, т.к. при этом затруднено наблюдение за изображением. Для устранения этого недостатка применяется синхронизация частоты генератора с частотой стабильного источника напряжения. Благодаря синхронизации генератор развертки вынужден будет работать точно с такой же частотой, как и исследуемый сигнал, что вызовет устойчивость изображения на экране. Синхронизировать генератор развертки можно либо частотой исследуемого напряжения, либо частотой переменного напряжения, взятого от сети, либо частотой какого-нибудь внешнего напряжения. Для этой цели осциллограф снабжен переключателем рода синхронизации (переключатель «Синхронизация») и зажимами для подключения внешнего источника напряжения синхронизирующей частоты («Внешняя синхронизация»).

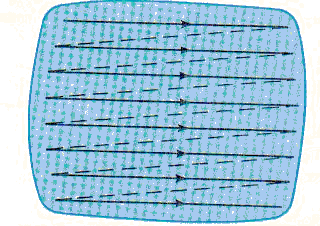

Рис. 9. Ход луча при линейной развёртке.



Если частота исследуемого напряжения равна , а частота напряжения развертки , то на экране мы получим  периодов исследуемого напряжения. Если частота исследуемого напряжения и напряжения развертки кратны, т.е. деление  на  производится без остатка, то на экране мы получим неподвижное изображение. В противном случае изображение на экране осциллографа будет медленно передвигаться. На Рис. 10 показано получение осциллограммы при линейной развёртке.

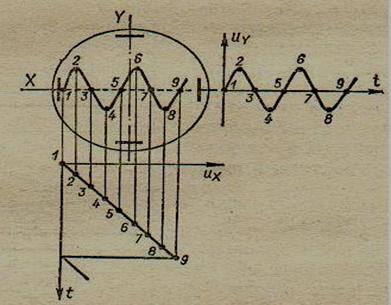

Рис. 10. Получение осциллограммы при линейной развёртке.
