20. Что такое напряжение модуляции?

Напруга модуляції - це діапазон зміни напруги на керуючому електроді (модуляторі або катоді приладу), при якому яскравість світіння екрана або величина струму електронного променя ЕПП змінюється від рівня запирання до заданого номінального значення. Цей параметр визначає крутість модуляційної характеристики приладу.

20. Что такое напряжение запирания электронного прожектора?

Для більшості типів ЕПП значення напруг запирання визначають експериментально за результатами вимірювання потенціалу модулятора, при якому зникає сфокусована пляма на екрані ЕПП

23. От чего зависит величина напряжения запирания электронного прожектора?

Зависит от геом. соотнош. схемы електродного прожектора: расстояний d_км и d_ма, радиуса отверстия диафрагмы модулятора R_м, толщины диафрагмы модуляции δ_м и U_а.

23. Дайте определение чувствительности электростатического отклонения электронного луча и укажите, от чего она зависит.

Чувствительность есть отклонение светящегося пятна, приходящееся на 1 В отклоняющего напряжения. Выражают чувствительность в миллиметрах на вольт.

Она зависит от режима работы и некоторых геометрических размеров трубки (рис. 20.7):

S = l_пл l /(2dU_a2), (20.4)

где l_пл — длина отклоняющих пластин; l — расстояние от середины пластин до экрана; d —расстояние между пластинами; U_a2 — напряжение второго анода.

25. Дайте определение чувствительности электромагнитного отклонения электронного луча и укажите, от чего она зависит?

Чувствительность электромагнитного отклонения определяется величиной отклонения электронного луча к величине индукции магнитного поля.

S= u-ускоряющий потенциал; а -длина пластин; d-расстояние между пластинами; L-расстояние от центра пластин к экрану.

26. Какими преимуществами и недостатками обладают электростатическая и магнитная отклоняющие системы?

Преимущества электростатической системы:

-чувствительность не зависит от отношения заряда к массе;

-системы неинерционные;

Недостатки:

-чувствительность изменяется обратно пропорционально 1/U;

-большие аберрации электронного луча;

Преимущества электромагнитной системы отклонения луча:

-при малых изменениях U чувствительность изменяется меньше чем в случае электростатической системы;

-меньше аберраций, что позволяет увеличить угол отклонения луча.

Недостатки:

-системы инерционные;

-в формулу чувствительности входит отношение заряд к массе, поэтому частицы с разной массой будут отклоняться по-разному

27. Каким образом отклоняется электронный луч при растровой развертке? в каких приборах используется растровая развертка электронного луча?

Процесс передачи изображения по элементам называется разверткой изображения, а порядок передачи отдельных элементов изображения - способом развертки. Развертка изображения осуществляется электронным лучом.



В телевизионном вещании принято равномерное движение развертывающего луча по параллельным горизонтальным линиям, называемым строками, при одновременном смещении в поперечном (вертикальном) направлении. Все строки, располагаясь одна под другой, образуют растр.

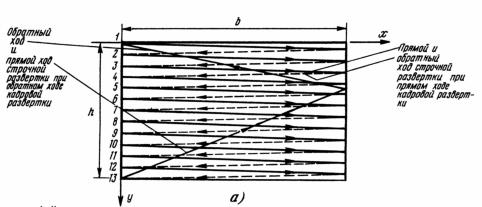

Н а рис. 1(а) показано образование растра (число строк условно взято равным 13). Движение луча вдоль оси Х называется строчной разверткой, а вдоль оси У - кадровой разверткой. Движение луча от начала строки к ее концу образует прямой ход строчной развертки; возвращение луча от конца предыдущей строки, к началу следующей называется обратным ходом развертки.



Совокупность времени прямого t_{z пр} и обратного t_{z обр} ходов составляет период строчной развертки Т_z = t_{z пр +} t_{z обр}

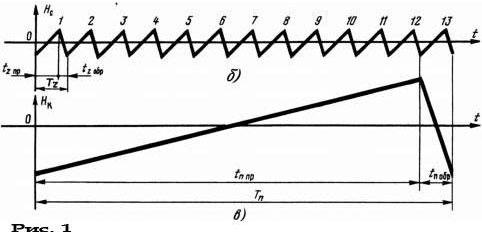

Аналогично строчной развертке, кадровая тоже имеет прямой и обратный ходы, а период кадровой развертки Т_n = t_{n пр +} t_{n обр}, причем Т_n >> Т_z, поскольку число строк разложения, обычно несколько сотен. На рис. 1 (б) и 1 (в), в показаны графики изменения во времени напряженностей магнитных полей Н_С и Н_К, создаваемых строчными и кадровыми отклоняющими катушками соответственно.



Во время обратных ходов строчной и кадровой разверток изображение не передается и не воспроизводится (электронные прожекторы передающей и приемной трубок запираются).



За время обратного хода кадровой развертки не участвует в образовании растра несколько периодов строк (на рис. 1 условно показан один такой строчный период), поэтому время обратного хода как строчной, так и кадровой разверток должно быть минимальным. Однако, практически обратный ход строчной развертки не удается сделать меньше чем 10-12% от периода строки, а обратный ход кадровой развертки 7-8% от периода кадра.
