1.3.2. Постоянная нагрузка от массы конструкции.
Постоянная нагрузка от массы покрытия передается на оголовок колонны как вертикальное опорное давление Ng стропильной конструкции.
;
Постоянная нагрузка от массы конструкции:
g-расчетная нагрузка от веса кровли и плит покрытия;
В- шаг поперечных рам;
L-пролет стропильной конструкции;
G- вес стропильной конструкции, равный 92 кН.
n =0,95 – коэф. надежности здания по назначению.
f =1,1 – коэф. надежности по нагрузке.
=299,44
кН;
Расстояние от Ng до продольной координатной оси принимаем равным 175 мм во внутрь здания. Эксцентриситет приложения этой нагрузки к оголовку колонны относительно геометрической оси надкрановой части колонны – е1 при нулевой привязке определяем по формуле: е1=175-hb/2 .
е1=175-380/2= -15 мм.
Для выполнения статического расчета поперечной рамы продольную силу Ng, приложенную с эксцентриситетом - е1, заменяем эквивалентным одновременным воздействием осевой продольной силы – Ng и момента Мg1, величина которого определяется по формуле:
;
На подкрановую часть колонны действуют вертикальные нагрузки от покрытия и стропильной конструкции Ng, нагрузка от массы подкрановых балок с рельсовыми
путями Nbcr.
Нагрузку от веса надкрановой части колонны определяют по формуле:
;
γ-удельный вес ж/б;
b-ширина поперечного сечения надкрановой части колонны;
Hb- высота надкрановой части колонны.
=14,49
кН;
Продольные силы Ng и Nc передаются на подкрановую часть колонны по геометрической оси надкрановой части колонны. Эксцентриситет их приложения относительно геометрической оси подкрановой части определяется по формуле:
hн – высота поперечного сечения подкрановой части колонны.
Нагрузку от массы подкрановых балок с рельсовыми путями определяют по формуле:
;
где:
-
вес подкрановой балки,
-
погонная нагрузка от рельсового пути
и крепежных устройств.
Расстояние от Nbcr до продольной координатной оси принимаем равным 750мм. Эксцентриситет приложения этой нагрузки относительно геометрической оси подкрановой части колонны е 3 при нулевой привязке:
Таким образом, подкрановая часть колонны испытывает воздействие:
-
осевой продольной силы:
-
момента:
Расчетную снеговую нагрузку на колонну определяем по формуле:
S0- нормативный вес снегового покрова /2/, S0=1,3 кН/м2.
μ - коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие, равный 1,0.
=97,81
кН;
Эксцентриситеты приложения снеговой нагрузки на колонну принимаем такие же, как и для постоянной нагрузки.
Момент
в оголовке колонны:
;
Момент
в подкрановой части:
;
1.3.3. Вертикальная крановая нагрузка
Максимальное
давление на колесо крана:
(табл.2.1 /11/);
Нагрузка на колесо с противоположной стороны:
,
где:
-
вес крана с тележкой,
-
грузоподъемность крана.
Максимальное
давление на колонну:
,
Минимальное
давление на колонну:
.
где
-

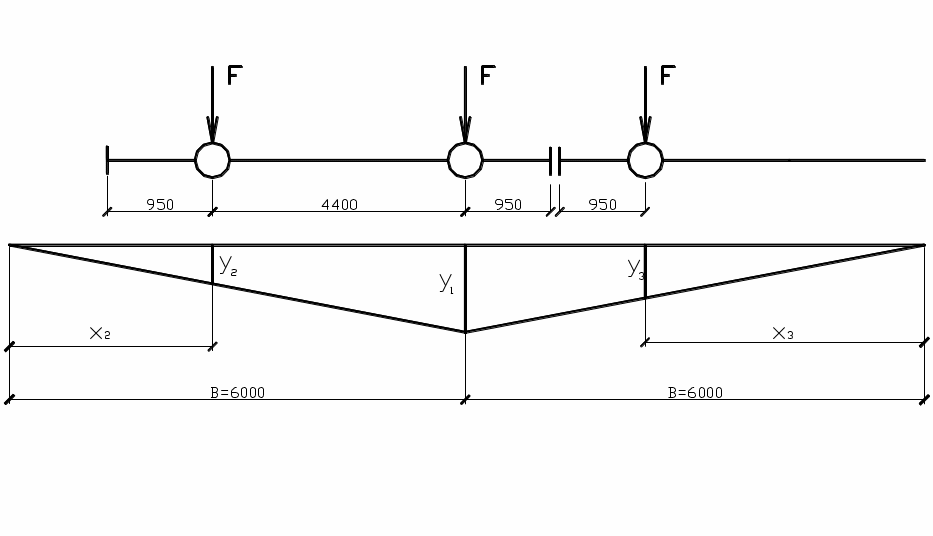

сумма ординат линии влияния
ψ=0,95 – коэффициент сочетания, принимаемый согласно п.4.17 /2/
уi- ордината линии влияния под колесом мостового крана.
=358,13
кН;
=87,11
кН;
Вертикальное давление от кранов передается через подкрановые балки на подкрановую часть колонны с эксцентриситетом е3.
Значение
моментов от вертикального давления
кранов соответственно равны:
;
.
