24) Режимы арк
Режим АНТЕННА используется для настройки радиокомпаса на частоту радиостанции. В этом режиме прием сигналов осуществляется на ненаправленную антенну. Настройка на нужную частоту выполняется по максимальному отклонению стрелки индикатора настройки. В режиме АНТЕННА АРК может использоваться как запасной приемник связи СВ диапазона.
Режим РАМКА целесообразно использовать при отказе компасного канала или в условиях повышенного уровня радиопомех. Это аварийный режим. В этом случае КУР определяется по методу минимума с использованием только рамочной антенны и ручного управления двигателем вращения рамки. Отсчет КУР производится в момент наименьшего сигнала на выходе приемника (по индикатору настройки).
Режим КОМПАС-2 используется для автоматического определения КУР в условиях электростатических помех, а также в случае обрыва или обледенения открытой антенны. Прием сигналов в этом режиме осуществляется на основную и дополнительную рамки, расположенные взаимноперпендикулярно. В связи с этим КУР определяется неоднозначно, может иметь место ошибка в определении пеленга на 180°. Для устранения этой ошибки используется метод двукратного пеленгования одной радиостанции или метод одновременного пеленгования двух радиостанций. Также для устранения неоднозначности можно кратковременно перейти в режим КОМПАС-1 или использовать другие навигационные устройства.
26) Автоматический радиокомпас adf Becker 3502: назначение, комплект и размещение на самолете, основные эксплуатационно – технические показатели, электропитание и защита
Автоматический радиокомпас ADF предназначен для самолётовождения по приводным радиомаякам NDB или радиовещательным станциям, а также для захода на посадку с помощью аэродромных приводных радиомаяков по системе ОСП («заход по приводным»).
– приём сигналов радиостанций (радиомаяков) в диапазоне средних и частично длинных волн и их прослушивание с целью опознавания радиостанций;
– измерение и индикацию курсового угла выбранного радиомаяка (КУР), а также его магнитного пеленга (МПР) или магнитного пеленга самолёта (МПС);
– самолётовождение, в данном случае полёт на выбранный радиомаяк (радиостанцию) или от него;
– определение текущего местоположения самолёта угломерным методом по пеленгам двух радиомаяков;
– измерение КУР (либо МПР) дальнего и ближнего приводных радиомаяков для выполнения предпосадочного маневрирования и посадки по системе ОСП;
– прослушивание экстренных сообщений диспетчера круга и/или посадки через дальний приводной радиомаяк в случаях потери радиосвязи.

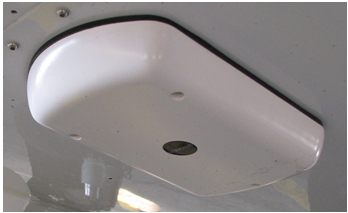

На самолёте DA 40 NG устанавливается комплект АРК, состоящий из основного блока Becker RA 3502 и преобразователя Becker AC 3504, который расположен за креслами пассажиров в специальном экранированном отсеке, защищающим электронные блоки от электромагнитных полей (см. рис. 1.5). В комплект радиокомпаса входит также блок антенн Becker AN 3500, состоящий из одной ненаправленной и двух направленных (рамочных) антенн, продольной и поперечной. Он расположен на нижней поверхности фюзеляжа (см. рис. 1.2). Внешний вид антенного блока радиокомпаса показан на рис. 3.1.
