34)Аппаратура навигации и посадки (vor/loc/gs): управление, индикация и контроль готовности аппаратуры навигации и посадки (включение, настройка, проверка работоспособности).

Угломерная информация систем NAV (VOR/ILS) представляется на дисплее PFD на совмещённом изображении планового навигационного индикатора HSI и радиомагнитного индикатора RMI с помощью голубых стрелок, одиночной и/или двойной в зависимости от того, в каком пеленгационном канале «BRG 1» или «BRG 2» выбраны системы NAV 1 и NAV 2 в качестве источников пеленгационной информации (см. рис. 2.7). По внутренней подвижной шкале отсчитывается магнитный азимут VOR-маяка (МПР) или по обратному концу стрелки магнитный пеленг самолёта (МПС). По наружной неподвижной и неоцифрованной шкале может быть определён курсовой угол VOR-маяка с невысокой точностью.

Система NAV используется для самолётовождения «На» или «От» выбранного VOR-маяка с помощью изображения стрелки задаваемого ручкой CRS путевого угла и планки отклонения от ЛЗП. При удержании самолёта на ЛЗП в штурвальном или автоматическом режиме пилотирования планка отклонения, символизирующая ЛЗП, не отклоняется, как это представлено на рис. 2.2, в. При заходе на посадку по маякам радиомаячной системы ILS ручкой CRS устанавливается значение путевого угла, равное посадочному магнитному путевому углу для данной ВПП. В этом случае при выходе на курс посадки стрелка ЗМПУ и планка отклонения располагаются вертикально, а отклонение планки адекватно представляет положение самолёта в горизонтальной плоскости относительно равносигнальной зоны курсового маяка LOC (см. рис. 2.2, б).

Прослушивание сигналов опознавания радиомаяков возможно при нажатии клавиш NAV1 или NAV2 на аудиопанели через авиагарнитуры экипажа и через громкоговоритель кабины.

Системы ближней навигации NAV (VOR/ILS) не имеют собственных пультов управления. Все органы управления системами и индикаторы настройки сосредоточены в левой верхней части каждого из дисплеев – PFD и MFD (рис. 6.2). Действие данных органов управления и индикаторов настройки одинаково, независимо от того, на каком дисплее они используются экипажем.

Настройка систем ближней навигации NAV 1 и NAV 2 может производиться либо вручную, либо автоматически вычислительной системой управления FMS, если заранее введён, активирован и выполняется план полёта. Информация о частотах радиомаяков VOR и курсовых маяков LOC систем посадки ILS берётся из обновляемой базы аэронавигационных данных. Например, на дисплее MFD с помощью ручек FMS в группе страниц «WPT» выбирается четвёртая страница «WPT–VOR INFORMATION». Затем выбирается VOR-маяк и в разделе «FREQUENCY» – его частота. Выбор подтверждается нажатием клавиши ENT. После этого значение частоты появляется в окне подготовленной частоты настраиваемого канала NAV 1 или NAV 2.

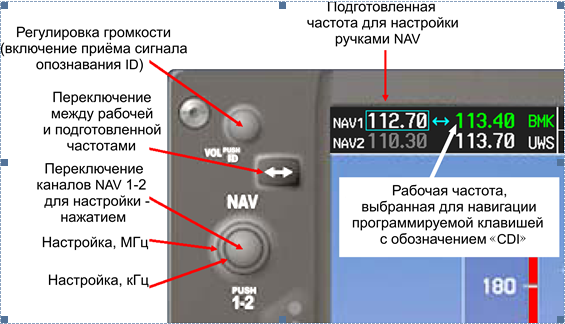

Рис. 6.2. Органы управления и индикаторы настройки систем NAV 1 и NAV 2

Ручная настройка систем NAV осуществляется сдвоенными ручками NAV, причём малой внутренней ручкой устанавливаются значения частоты в кГц с шагом 50 кГц, а большой наружной ручкой – в МГц. На то, какой канал настраивается, указывает голубая рамка, цвет цифр и символ ««» между активной и подготавливаемой частотами.

Переключение между каналами NAV 1 и NAV 2 для их настройки и управления производится нажатием малой внутренней ручки-кнопки NAV (обратно – повторным нажатием). Канал для навигации и/или самолётовождения, выбранный нажатием программируемой клавиши высшего уровня с обозначением «CDI» на PFD, представлен значением его рабочей частоты в зелёном цвете (NAV 1 на рис. 6.2). Переключение между рабочей частотой и подготовленной частотой, обозначенной голубым цветом и рамкой, производится нажатием клавиши « (Transfer).

Уровень звукового сигнала (громкость прослушивания опознавательного сигнала маяка) устанавливается ручкой VOL для того канала NAV, который выбран для настройки и управления. При вращении ручки VOL уровень сигнала изменяется от 0 до 100 %. Изменяемое значение уровня в процентах со словом «VOLUME» индицируется вместо значений подготовленной частоты без рамки (рис. 6.3). Индикация продолжается в течение 3-х с после завершения вращения ручки VOL. Эта ручка является также кнопкой, нажатием на которую включается прослушивание опознавательного звукового сигнала ID (Identification) выбранного радиомаяка VOR или LOC, представленного в коде Морзе (рис. 6.4).

Рис. 6.3. Регулировка усиления в телефонном канале системы NAV

Рис. 6.4. Сигнализация о включении приёма сигналов опознавания ID

Контроль работоспособности канала NAV 1 или NAV 2 осуществляется экипажем путём прослушивания опознавательных сигналов выбранных маяков. Кроме того, при включении и в процессе работы комплекса G 1000 производится самотестирование его компонентов, в том числе и системы NAV. При обнаружении отказов вместо цифровых значений частот отказавших каналов NAV 1 и/или NAV 2 появляется перекрестие красного цвета, а в окне уведомляющих сообщений «ALERTS» на дисплее PFD появляется соответствующее уведомление. Перечень уведомляющих сообщений, касающихся системы NAV, приведён в табл. 6.1. При появлении таких сообщений требуется техническое обслуживание оборудования.

Таблица 6.1

Сообщение	Примечание
SLCT FREQ	напоминание о том, что нужно правильно выбрать частоту курсового маяка системы посадки ILS
SLCT NAV	напоминание о том, что нужно правильно выбрать источник навигационной информации для индикатора CDI
NAV 1/2 SERVICE	требуется техническое обслуживание оборудования канала NAV 1 или NAV 2
NAV 1/2 RMT XFR	залипание контактов клавиши « (Transfer)
G/S 1/2 FAIL	обнаружен отказ приёмника сигналов глиссадного маяка в канале NAV 1 и/или NAV 2
G/S 1/2 SERVICE	требуется техническое обслуживание приёмника сигналов глиссадного маяка в канале NAV 1 и/или NAV 2
