Упорная резьба
|
Применяется в передаче винт-гайка при больших односторонних осевых нагрузках (грузовые винты прессов, домкратов). Профиль резьбы – неравнобочная трапеция с рабочим углом 30. К.П.Д. выше, чем у трапецеидальной. Резьба имеет низкие потери на трение, гарантированный зазор. Стандартизирована. |
Обозначение резьбы:
S90×4 – 7h - упорная резьба, наружный диаметр 90 мм, шаг 4 мм,
7h – поле допуска диаметра винта;
S48×8 (Р4) – Az - упорная резьба, наружный диаметр 48 мм, ход 8, шаг 4 мм, Az – поле допуска гайки, многозаходная;
|
По причине асимметричного профиля, упорная резьба подходит для высокой односторонне действующей осевой нагрузки. Упорная резьба являются ходовой и применяется в передачах винт/гайка. Так, например, трапецеидальная резьба применяется для ходовых винтов токарно-винторезных станков, где возникают реверсивные нагрузки; упорная резьба применяется при односторонних нагрузках, например для грузовых винтов домкратов и прессов, причем усилие воспринимается стороной, имеющей угол наклона 3° |
Способы изготовления резьб
Существует два основных способа изготовления резьб: нарезанием и накатыванием.
Нарезание резьб осуществляют резцами, гребенками, плашками, метчиками, резьбовыми головками, фрезами.
Накатывание резьб осуществляется гребенками или роликами на резьбонакатных автоматах путем пластической деформации заготовки. Этот способ высокопроизводителен, применяется в массовом производстве при изготовлении стандартных крепежных деталей.
Стандартные крепежные детали
Основными резьбовыми соединениями являются соединения болтами, винтами и шпильками.
Болтовые соединения наиболее простые и дешевые, так как не требуют нарезания резьбы в соединяемых деталях.
Применяют для скрепления деталей, материал которых не обеспечивает достаточной прочности.
Многочисленными стандартами предусмотрены различные геометрические формы и размеры болтов, винтов, шпилек, гаек и шайб.
Болты и крепежные винты различают следующих основных типов.

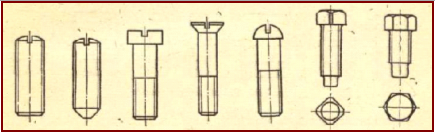

В зависимости от формы головки болты и винты бывают с шестигранными, полукруглыми, цилиндрическими, потайными и другими головками.
Болты и винты с шестигранными головками применяют чаще других, так как они допускают большую силу затяжки и требуют небольшого поворота ключа до перехвата.
В зависимости от формы стержня болты и винты бывают: с нормальным стержнем, с подголовком, с утолщенным точно обработанным стержнем для постановки без зазора в отверстие из-под развертки, со стержнем уменьшенного диаметра ненарезанной части для повышения упругой податливости и выносливости при переменных нагрузках.
В зависимости от точности изготовления болты и винты бывают нормальной и повышенной точности.
В зависимости от назначения болты и винты бывают общего назначения, установочные и специальные.
Установочные винты применяют для фиксации положения деталей. К специальным болтам относятся фундаментные, болты конусные для отверстия из-под развертки, грузовые винты — рым-болты и многие другие.
Соединения шпильками применяют тогда, когда по условиям эксплуатации требуется частая разборка соединения деталей. Применение винтов в данном случае привело бы к преждевременному износу резьбы детали при многократном отвинчивании и завинчивании.
Шпильку ввинчивают в деталь с помощью гайки, навинченной поверх другой гайки, или с помощью шпильковерта.
Шпильки изготовляют без канавки и с канавкой.
В зависимости от материала детали глубина завинчивания шпилек в гнездо различная.
|
|
Гайки
Различают несколько основных типов.
В зависимости от формы гайки бывают шестигранные, круглые, гайки-барашки и др.
Наиболее распространенные шестигранные гайки.
Круглые гайки применяют для осевой фиксации деталей.
В зависимости от высоты шестигранные гайки бывают: нормальные (а), высокие (б), низкие (в).
Высокие гайки применяют при частых разборках и сборках для уменьшения износа резьбы и обмятия граней гайки ключом.
Прорезные и корончатые гайки (г) также выполняют высокими.
В зависимости от точности изготовления шестигранные гайки.
|
|
||
|
|||
|
Шайбы
Шайбы подкладывают под гайки; они служат для предохранения деталей от задиров и увеличения опорной поверхности. Шайбы бывают точеные и штампованные. Имеется большая группа стандартных стопорных шайб, которые применяют для предохранения резьбовых соединений от самоотвинчивания.
