2. Практичне заняття №4

Тема: Монтажні роботи

Тривалість: - аудиторних занять – 4 год

- самостійних занять – 3 год

Мета: -засвоїти методи визначення монтажних характеристик конструкцій для прийняття правильного рішення, щодо марки крану.

-навчити студентів аналізувати комплексний процес монтажу для визначення терміну його виконання.

Навчально-методична література:

- В.К.Черненко та інші. Технологія будівельного виробництва.Підручник. – К.: Вища школа, 2002 ЕНиР, сб.4.

- ЕНиР ,сб. 4. Монтаж сборніх и устройство монолитных ЖБК. В.Ч. Госсрой СССР, 1988

- В.П. Станевский. Справочник. Строительные краны.- К. : Будівельник, 1989

План

1. Вихідні данні та їх обробка

2. Вибір методів виконання робіт

3. Вибір марки монтажного крану

4. Визначення тривалості комплексного процесу монтажа елемента каркасу

5. Технологія та організація монтажу елемента каркасу – СРС

6. Контрольні запитання

Хід заняття та методичні рекомендації до його виконання:

1. Вихідні дані

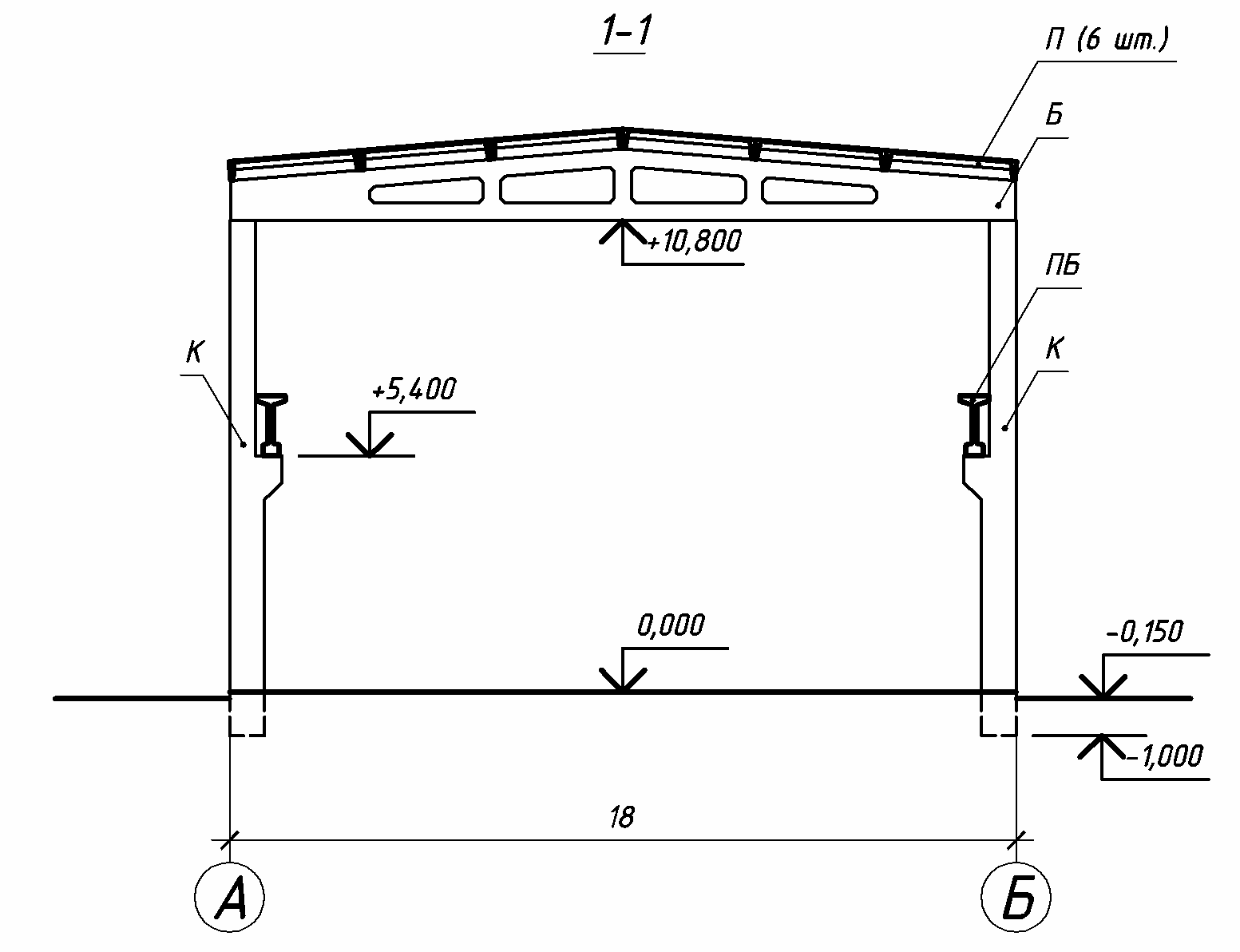

Вихідними данними є планувальне рішення будівлі та характеристика конструктивних елементів згідно варіанту, див. додаток № 13 та №4 і п.з. №1

Шифр секції 6OK-1-18-108б

"К" – наявність крану

висота до низу несучих конструкцій 10,8 м

Колони – К(11,8х0,4х0,8) м, 8 т

Підкранова балка ПБ (12,0х1,4х0,65) м, 6,8 т

Балка кроквяна – Б (18х0,89…1,64) м, 6,8 т

Плита покриття – П(3х12х0,3) м, 5,7 т

Для технологічних розрахунків – монтаж колон "К"

2. Вибір методів виконання робіт

Згідно об’ємно-планувального та конструктивного рішення будівлі приймаємо наступні методи монтажу:

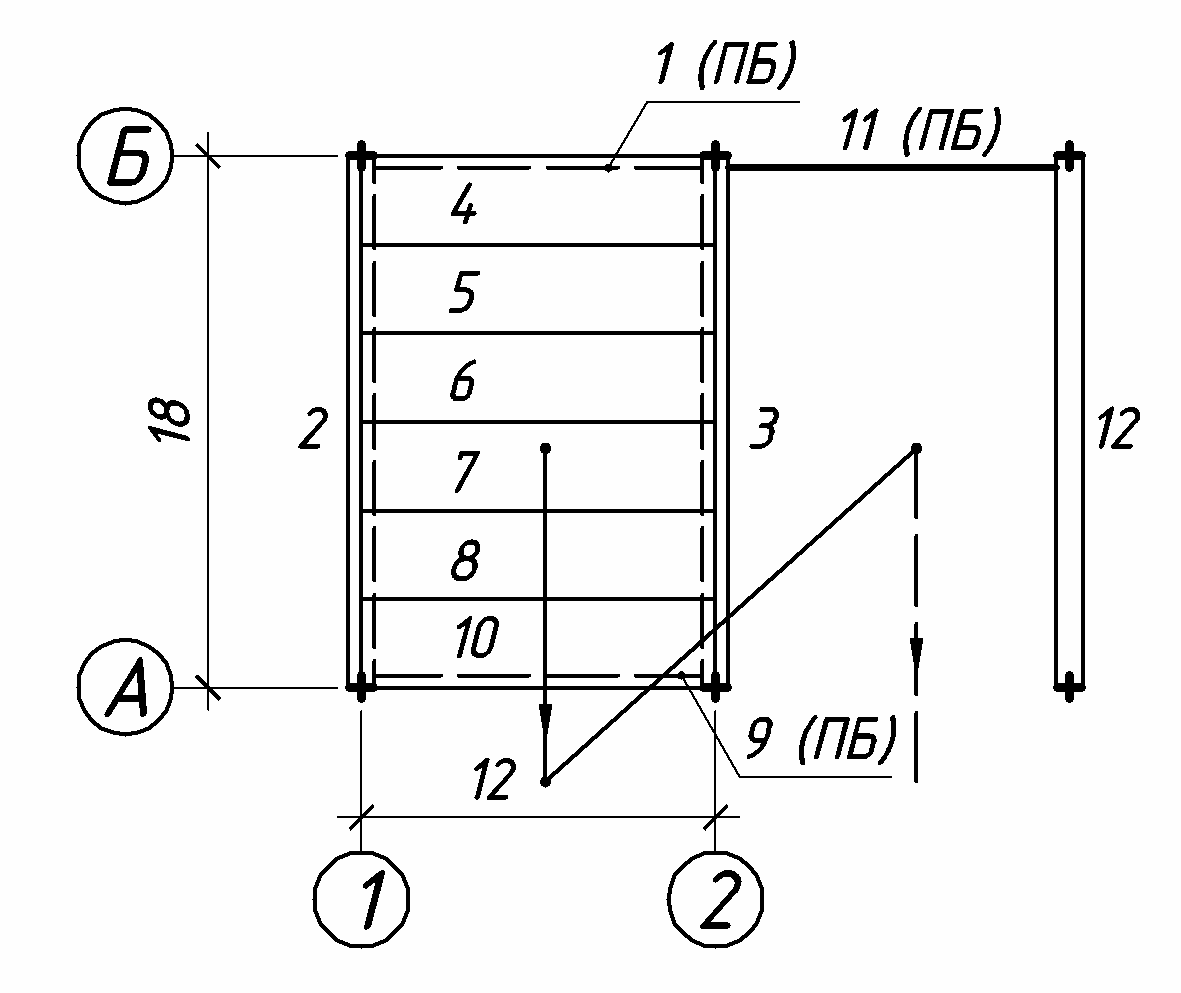

По напрямку розвитку монтажного процесу (застосовують поздовжній, поперечний та комбінований методи монтажу). Приймаємо комбінований: поздовжній по кожному ряду для колон, поперечний для інших конструкцій при кроці колон 12 м.

З алежно від послідовності встановлення конструкцій (застосовують роздільний, комплексний та комбінований метод монтажу). Приймаємо комбінований: роздільний для колон, комплексний для інших конструкцій.

Залежно від доставки конструкцій під монтаж (розрізняють монтаж зі складу та монтаж "з коліс") приймаємо для монтажу колон – зі складу, а для інших елементів – "з коліс".

Для зведення усіх конструкцій будівлі приймаємо один самохідний кран з технічними параметрами, узгодженими з монтажними характеристиками конструкцій.

2. Вибір марки монтажного крану

Таблиця 1 Визначення монтажних характеристик конструкції

Монтажні характеристики	Колона	Підкранова балка	Кроквяна конструкція	Плита покриття
Монтажна маса, т
1,1•Ре	1,1•8=8,8	1,1•10=11,0	1,1•6,8=7,48	1,1•5,7=6,27
Рт.о	траверса 0,1 … 0,3	траверса 0,4 … 1,0	траверса 0,5 … 3,5	стропа 40…60 кг траверса 0,1 … 1,0
Рм= 1,1•Ре+1,2•Рт.о	8,8+1,2•0,3=9,1	11+1,2•1=12,2	7,48+1,2•2=9,88	6,27+1,2•1=7,47
Монтажна висота, м
Но	0	5,4	10,8	10,8+1,64=12,44
Нз=0,5 … 1,5	0,5	1,0	1,0	1,0
Не	11,8	1,4	1,64	0,30
Нт.о	траверса 0,8 … 1,5	траверса 3,5 … 5,0	траверса 1,0 … 5,0	стропа 3…5 м траверса 2,0
Нм= Но+Нз+Не+Нт.о	0+0,5+11,8+1,5= =13,8	5,4+1,0+1,4+5,0 =12,8	10,8+1,0+1,64+4,0= =17,44	12,44+1,0+0,3+2,0= =15,74
Монтажний виліт

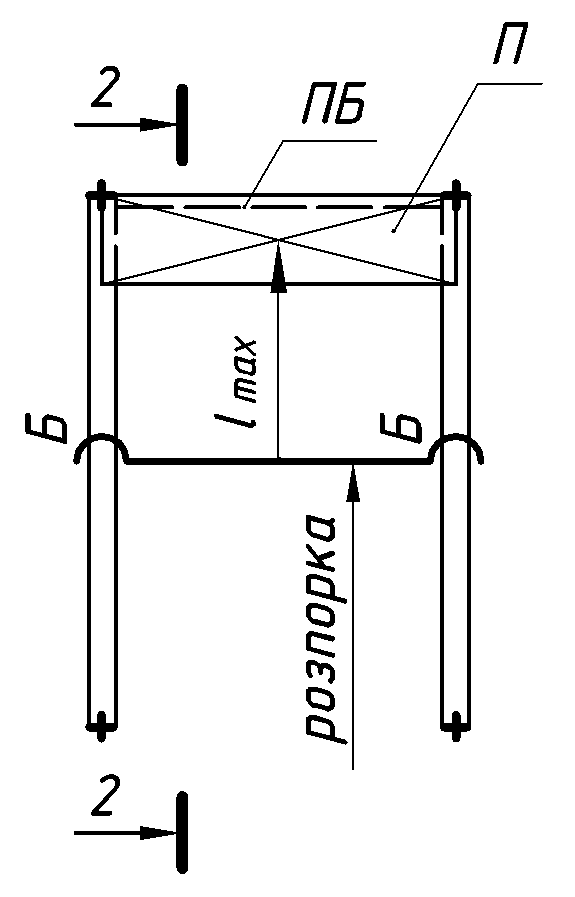

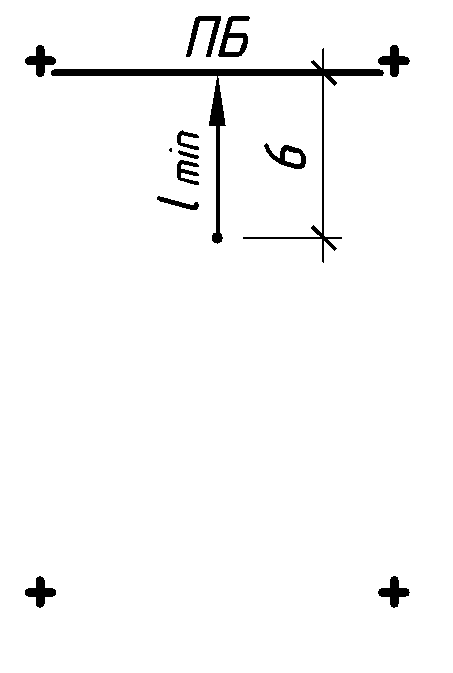

lmin (4,5 …8,0м)	6,0	6,0	6,0	див 2-2
lmax	=8,5	-	-	-

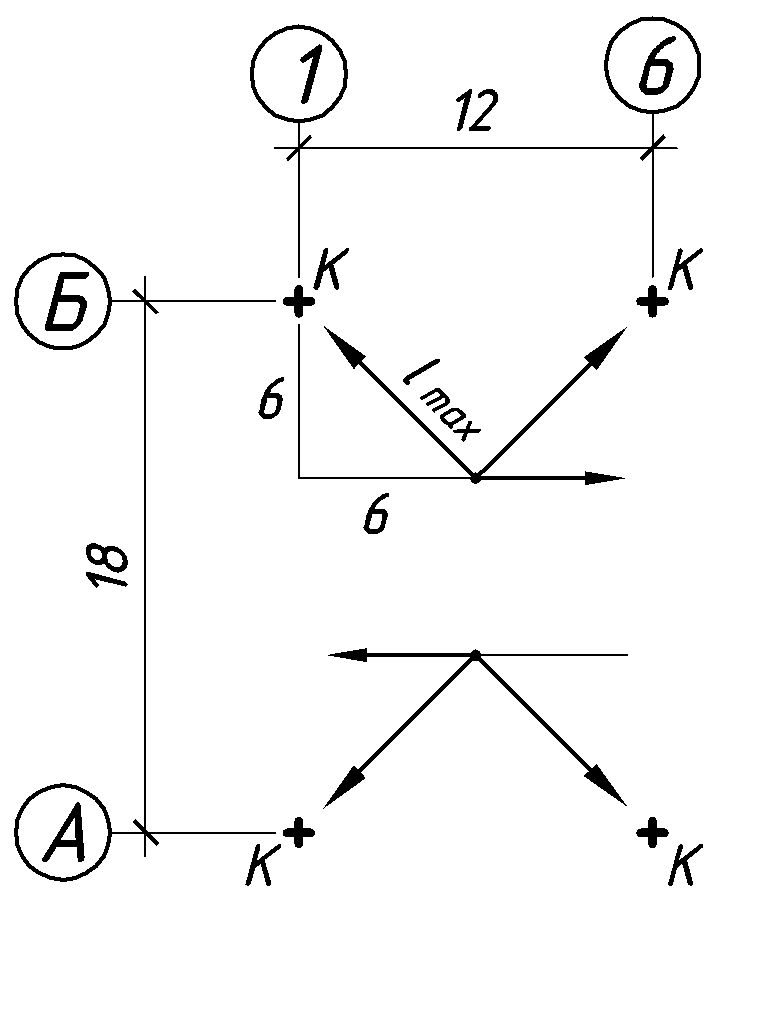

схема (див додаток №14)

Примітка: відстань, у межах якої встановлюємий елемент, рухається з посадочною швидкістю, становить: - для елементів з розмірами у плані до 6 м Нз = 0,5 м

- для елементів з розмірами у плані 6 - 18 м Нз = 1 м

- для елементів з розмірами у плані більше 18 м Нз = 1,5 м
