2. Практичне заняття №3

Тема: Кам’яні роботи

Тривалість: - аудиторних занять – 2 год

- самостійних занять – 2 год

Мета: - засвоїти методику визначення обсягів кам’яних робіт

- навчити студентів визначати тривалість виконання роботи.

Навчально-методична література:

- Черненко В.К. та інші. Технологія будівельного виробництва.Підручник. – К.: Вища школа, 2002

- ЕНиР, сб.3. Каменные работы.

План

1. Вихідні дані та їх обробка

2. Визначення обсягів робіт

3. Визначення трудомісткості робіт

4. Визначення складу бригади мулярів

5. Контрольні запитання – СРС

Хід заняття та методичні рекомендації до його виконання:

1 . Вихідні дані

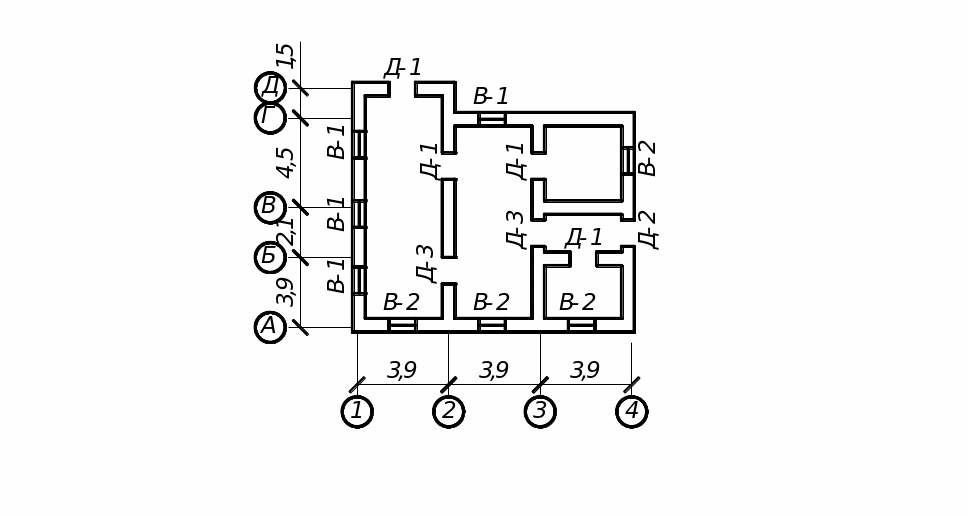

Схема плану будівлі

Вихідними данними є планувальне рішення будівлі згідно додатку № 12 та індівідуальному варіанту студента по класному журналу:

• зовнішні стіни виконані звичайною кладкою під розшивку

• висота поверху Н=2.9м

• товщина стін зовнішних а_з.ст.=0.51м, внутрішіх а_в.ст.=0.38м

• дверні прорізи Д-1 2,1х0,9м 1,89м²

Д-2 2,1х1,2м 2,52м²

Д-3 2,1х2,0м 4,20м²

• віконні прорізи В-1 1,5х1,5м 2,25м²

В-2 1,5х2,1м 3,15м²

2. Визначення обсягів робіт

Таблиця 1 Відомість об’ємів кам’яних робіт

Найменування робіт	Вісь стіни	Площа стіни,м2 S=l∙H	Площа прорізів,м2			Площа стін без прорізів,м2	Товщи-на стін м	Об’єм кладким3
			вікон	дверей	загал.
Звичайна кладка зовнішніх стін під розшивку товщиною 2 цегли Всього:	1-1	12х2,9=34,8	2,25х3= =6,75	-	6,75	28,05	0,51	14,31
	А-А
	4-4
	Г-Г
	Д-Д
								52,6
Звичайна кладка внутрішніх стін під штукатурку, товщиною 1,5 цегли Всього:	2-2	(3,9+2,1+4,5) х2,9=	-	1,89х1 4,2х1
	3-3
	Б-Б
	В-В
								26,4

Примітка: Розрахунок об’єму кам’яних робіт вести згідно основних положень технічної частини ЕНиРу Е3-3 п.5

• Об’єм кладки стін необхідно визначати без урахування прорізів по зовнішньому контуру коробок;

• Об’єм кладки враховує об’єм ніш, з/б перемичок встановлюємих мулярами по ходу кладки.

3. Визначення трудових витрат і зарплати

Таблиця 2 Калькуляція трудових витрат

Параг-раф за ЕНиР	Найменування робіт	Од. виміру	Обсяг робіт	Норма часу		Трудоміст.		Склад ланки	Розці нка	Зарплата
				л∙год	м∙год	л∙зм	м∙зм
Е 3-3 т.2, т.3 №6 в	Звичайна кладка зовнішніх стін під розшивку товщиною 2 цегли, середньої складності	1 м3 кладки	52,6	3,7	-	(52,6х3,7)/8= =24,33	-	Муляр 4р-1 3р-1	2-76	52,6х2,76= =145-18
Е 3-3 т.2, т.3 №3 б	Звичайна кладка внутрішніх стін під штукатурку, товщиною 1,5 цегли, прості з прорізами	1 м3 кладки	26,4	3,2	-	10,56	-	Муляр 3р- 2	2-24	59-14
Е 3-16 №1 а,б	Встановлення брускових перемичок 0,5т на проріз	1 проріз	15	0,45	0,15	0,84	(15х0,15) 8	Муляр 4р-1 3р-1 2р- 1	0-32	15∙0,32= =4-80
Е 3-20 т.1, т.2 №2 а,б	Встановлення помостів блочних при товщині зовнішніх стін 0,51м	10 м3 кладки	52,6 10	1,14	0,38	0,75	0,25	Плотн 4р-1 2р-2	0-78,7	4-14
Е 3-22 №3	Приготування розчину змішувачем 80 л 0,23(52,6+26,4)= 18,17	1 м3	18,17	0,6	-	1,36		Маш 3р-1	0-42	7-63
Прист Е 1-21 №1	Подача цегли та розчину вручну 0,38∙(52,6+26,4)∙ ∙3,75=112,6т 18,17∙2,2=40т	1т	152,6	1,1	-	20,98	-	Підсоб робіт. 1р-1	0-70,4	107-43
	Всього					58,82				328-32 х6= 1969-92 грн

Перевірка:

4. Визначення складу бригади мулярів

4.1 Визначення тривалості кладки

Т_кл=п_пов∙п_ярус∙п_захв∙Т_яр

п_пов-кількість поверхів (п_пов=1);

п_ярус-кількість ярусів на поверх Н_пов:Н_яр=п_яр; тах Н_яр=1,2м

(2,9:1,2=2,4=3 яруса по 1,0м);

п_захв-кількість захваток на поверх (п_захв=2,0);

Т_яр-ритм роботи бригади (приймаємо 1 ярус у зміну)

Т_кл=1∙3∙2∙1=6 днів

4.2 Визначення складу бригади

Т_{люд∙дні}-трудомісткість робіт; -коефіцієнт продуктивності, приймаємо = 1,05…1,25

Необхідна кількість робітників для виконання основної роботи – кладки стін.

(кількість робітників кратна складу ланки «2»)

Необхідна кількість робітників при виконанні допоміжних робіт – встановлення перемичок, помостів, подача матеріалів.

Кількісний склад бригади мулярів:

N_бр= N₁ + N₂ = 6+4=10чол

Кваліфікаційний склад бригади мулярів: - при кладки стін – N₁=6 чол

Зовнішні стіни: Nзов=2∙2=4чол - 2ланки “ 2“- (4р-1, 3р-1)	Внутрішні стіни: Nзов=2∙1=2чол - 1 ланка “ 2“- (3р-2)
N1=4+2=6чол – мулярів (4р-2, 3р-4)

- при виконанні допоміжних робіт - N₂=4чол

тесляри (4р-1, 2р-2 )

машиніст по приготуванню розчину 3р-1

Висновок: для зведення будівлі необхідна бригада у складі 10чол по кваліфікації:

муляри (4р-2, 3р-4)

тесляри (4р-1, 2р-2)

машиніст по приготуванню розчину 3р-1

5. Контрольні запитання

1. Обгрунтувати вибір системи перев’язки кладки при зведенні будівлі.

2. Визначитись з засобами виконання кладки. (інструменти та пристрої)

3. Визначитись з способами укладки цегли на розчин.

4. Яка прийнята організація праці мулярів у ланці?

5. Яким рядом завжди починають та закінчують кладку?

Відповіді на запитання повинні відповідати варіанту завдання.
