2.2 Практичне заняття №2

Тема: Бетонні і залізобетонні роботи.

Тривалість: - аудиторних занять – 2 год.

- самостійних занять -3 год.

Мета: - засвоїти методику визначення обсягів бетонних робіт, їх трудомісткості

та тривалості.

- навчитись підбирати необхідний комплект машин для виконання бетонних

робіт.

Навчально-методична література:

- Черненко В.К. та інші. Технологія будівельного виробництва.Підручник. – К. : Вища школа, 2002.-430с.

-ЕНиР, сб.4. Монтаж сборных и устройство монолитных жбк. В.1 Госстрой СССР, 1988.

-ДБН Д.2.2-6-99, сб.6. Бетонные и ж/б конструкции монолитные. - Днепропетровск.: Созидатель, 2000.

План

1. Вихідні дані та їх обробка

2. Визначення обсягів робіт по влаштуванню монолитних фундаментів

3. Вибір способу виконання бетонних робіт

4. Визначення тривалості робіт

5. Контрольні запитання - СРС

Хід заняття та методичні рекомендації до його виконання:

1. Вихідні дані

Вихідними даними є планувальне рішення будівлі та характеристика фундаментів прийнятих згідно варіанту на п3 №1 „ Земляні роботи”.

Характеристика умов виконання бетонних робіт та характеристика рматурних виробів наведені у додатку №1,2

Клас бетону – В15

Осадка конуса, см - 10,0

Відстань до бетонного

заводу , км – 10,0

Тип дорожнього покриття – Ж

Арматурні вироби для

фундаменту ФВ-14

Сітки – кількість, шт. – 4,0

маса сітки, кг – 69,0

Каркас – кількість, шт. – 1,0

маса каркасу, кг – 59,0

2. Визначеня обсягів робіт

2.1 Об’єм опалубних робіт

Для бетонування окремо розташованих фундаментів під залізобетонні колони застосовують розбірно-переставну дерев’ну дрібнощитову опалубку. Збирається вона вручну з накривних та закладних щитів за допомогою распорок та проволочних тяг у короба, якими набирають опалубку фундаментів.

Таблиця 1 Об’єм опалубних робіт

Марка фундам.	№ щита	Площа щита, м2	Кіль- кість щитів на фунд.	Кіль- кість фунд. шт.	Загальна площа щитів при площі одного, м2			Всього, м2
					До 1,0	До 2,0	Більше 2,0
ФВ-14	1	3,6*0,3=1,08	2	12	-	1,08*2*12==25,92	-	235,44
	2	2,7*0,3=0,81	2*2		0,81*4*12==38,88	-	-
	3	2,1*0,3=0,63	2		0,63*2*12==15,12	-	-
	4	1,5*2,4=3,6	2		-	-	3,6*2*12= =86,4
	5	1,2*2,4=2,88	2		-	-	2,88*2*12==69,12
Разом					54,0	25,92	155,52	235,44

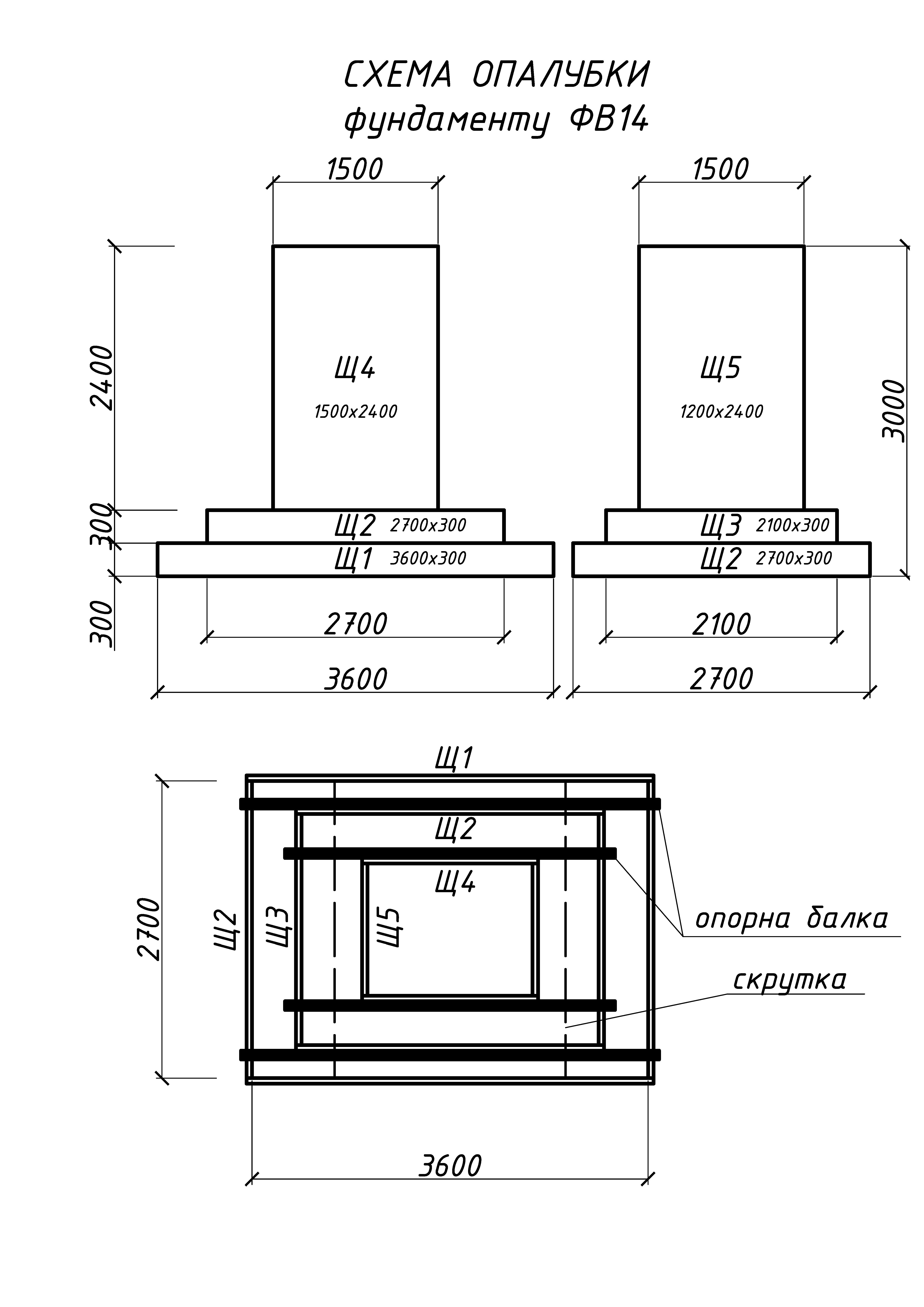

Схему фундаментів ФВ-14 дивись п.3 №1, п.1 „Вихідні дані”

Таблиця 2 Обєм арматурних робіт

Марка фундам	Вид армо-виробу	Маса виробу кг	Кіль- кість виробів на фунд.	Кіль- кість фунд. шт.	Загальна кількість армовиробів при їх масі			Всього, м2
					До 20 кг	До 50 кг	До 100 кг
ФВ-14	сітки	69	4	12	-	-	4*12=48	69*48= =3312
	каркаси	59	1		-	-	1*12=12	59*12= =708

Таблиця 3 Об’єм бетонних робіт

Марка фунд.	Розрахунок	На одиницю фунд.,м3	Кількість фундам., шт.	Загальні витрати бетону для фундаментів
				До 3 м3	До 5 м3	До 10 м3	Більш 10 м3
ФВ-14	Vфунд=3,6*2,7*0,3+ +2,7*2,1*0,3+1,5* *1,2*(3,0-2*0,3)= =8,94 V,бет=8,94-0,44= =8,5	8,5	12	-	-	8,5*12=102	-

Примітка: Розрахунок об’єму бетонних робіт вести згідно основних положень технічної частини ДБН Д.2.2-6-99, стор. 4.

П.1.2.1 Об’єм залізобетонних та бетонних фундаментів під будівлі необхідно визначити без урахування об’єму стакана не заповненого бетоном.

3. Вибір способу виконання комплексу бетонних робіт

Влаштування монолітних з/б фундаментів ,це комплексний процес.

До технологічного комплекту зведення фундаментів належать:

- заготівельні процеси – виконують у заводських умовах.

- транспортні процеси –

елементи опалубки та арматурні вироби до місця роботи доставляють загально-будівельним автотранспортом, розвантажують автокраном.

Бетонну суміш доставляють спеціальними транспортними засобами (автосамоскид, автобетонозмішувач, автобетоновоз)- дв. Додаток №10

( Б.с. з рухомістю 10 см по асфальтовій дорозі „Ж на відстань 10 км доставляють автобетоновозом 4,0 м³).

Доставлену бетонну суміш вигружають у приймальні засоби( бадьї, віброживільники, приймальні бункери) див. Додаток №11 (Б.с. вигружають у поворотні бадьї 1,0 м³ – 4 шт.)

Для подавання бетонної суміші в опалубку фундаменту приймаємо засіб бетонування (Кран-бадья, бетоноукладач, рухомий стрічковий конвеєр, віброжолоб, бетононасос) див. Додаток №11 (Б.с. подають в опалубку а/краном по варіанту „Кран-бадья”)

- Монтажно-укладальні процеси -

це встановлення опалубки та монтаж арматури за допомогою а/крану, укладання та ущільнення бетонної суміші, витримування бетону в опалубці, розпалублення. Процес бетонування є ведучим, з яким погоджують виконання інших процесів.

4. Визначення тривалості робіт по влаштуванню фундаментів

Таблиця 4 Калькуляція трудових витрат

Параграф за ЕНиР	Найменування процесу	Од. вим	Обсяг робіт	Норма часу		Трудомісткість		Склад ланки	Роз цінки у.о.	Зарп-лата у.о.
				л.год	м.год	люд.зм	маш.зм
1	2	3	4	5	6	7	8	9	10	11
Е4-1-34 т.1,2 №1 а	Встановлення деревяної опалубки фундаменту площою: до 1,0 м2 до 2,0 м2 до 3,0 м2	1м2	54	0,62	-	54х0,62 8 =4,19	-	Тесляр 4 р-1 2 р-1	0-44,3	23,92
т.2№2а			25,92	0,51	-	1,65	-		0-36,5	9-46
т.2№3а			155,52	0,4	-	7,78	-		0-28.6	44-39
Е4-1-46 №1,в п.2 k1=0.75 k2=0.79	Встановлення, зварювання з арматури d=12мм - сіток -каркасів	1т	3,31	12*0,75 9,0	-	3,72	-	Арматур 4 р-1 Зварю-вальник 3 р-1	8-58* *0,79 6-78	22,4
..............			0,71	17,5* 0,75 13,13	-	1,16	-		12-51* *0,79 7-02	4-98
Е4-1-49 т.1 №3	Укладання бе тоної суміші бетоноуклада чем в фунда мент до 10 м3	1м3	102	0,33	-	4,2	-	Бетонщ. 4 р-1 2 р-1	0-236	24-07
Е4-1-34 т1,2 №1б	Розробка опалубки До 1 м2 До 2 м2 До 3 м2	1м2	54	015	-	1,01	-	Тесляр 3 р-1 2 р-1	0-10,1	5-45
№2б			25,92	0,13	-	0,42	-		0-08,7	2-26
№3б			155,52	0,1	-	1,94	-		0-06,7	10-42
Всього						26,07				147-39

Перевірка:зарплата/трудомісткість=147,39/26,07=5,65*6=33-92 грн

Таблиця 5 Графік виконання робіт

№	Найменуван-ня робіт	Одн. вим	Обсяг робіт	Трудомісткіс. л.зм / м.зм		Склад бригади		Кіл. Зм на добу	Трива- лість, дні	Робочі дні
										1	2	3	4	5	6	7
				Норм.	Прийм.	Склад ланки	Кіл.
1	Встановле- ння опалубок	м2	235,44	13,62	3*1*5=15	Тесляр 4р-1,2р-1 Зварюв. 3р-1	1	1	13,62+4,88 3х1х2 =5			3
2	Встановл армовиробів	т	4,02	4,88			1
3	Укладання бетоної суміші	м3	102	4,2	2*1*2=4	Бетонник 4р-1 2р-1	1	1	2						2
4	Розборка опалуб.	м2	235,44	3,37	2*1*2=4	Тесляр 3р-1 2р-1	1	1	2							2
Всього Графік руху робіт				26,07	23							3		5	4	2

Продуктивність: П%=26,07/23*100=113%

Висновок: Бригада бетонщиків-5чол. влаштувала монолітні залізобетонні фундаменти за 7 днів при подачі бетонної суміші бетоноукладачем.

5. Контрольні запитання до теми „Бетонні та з/б роботи”:

1. Як закріпити опалубку фундаменту від зміщення з вісей будівлі?

2. Як набирають опалубку фундаменту з окремих коробів східців та підколінника? (навести схему опалубки)

3. Як укладають бетонну суміш у фундамент?

4. Види армовиробів та забезпечення захисного шару.

Відповіді на контрольні запитання повинні відповідати варіанту завдання.
