Проектная конструкция скважины

Таблица 2

Номер слоя	Интервал, м			Наименование пород		Категория пород по буримости		Конструкция скважины
	от	до	всего
1	0	7	7		Суглинки		II		Ø93 Ø89 8 м Ø76 Ø73 31 м Ø59 1000 м
2	7	30	23		Глины		IV
3	30	100	70		Песчаники		Х
4	100	120	20		Доломиты		IХ
5	120	1000	880		Рудная зона		VIII

Глава 3. Выбор бурового оборудования.

Бурение разведочных скважин производится установками, в состав которых входят: буровой станок, насос и их привод (электродвигатели или двигатели внутреннего сгорания), буровая вышка или мачта, транспортная база, буровое здание, система очистки промывочной жидкости, КИП.

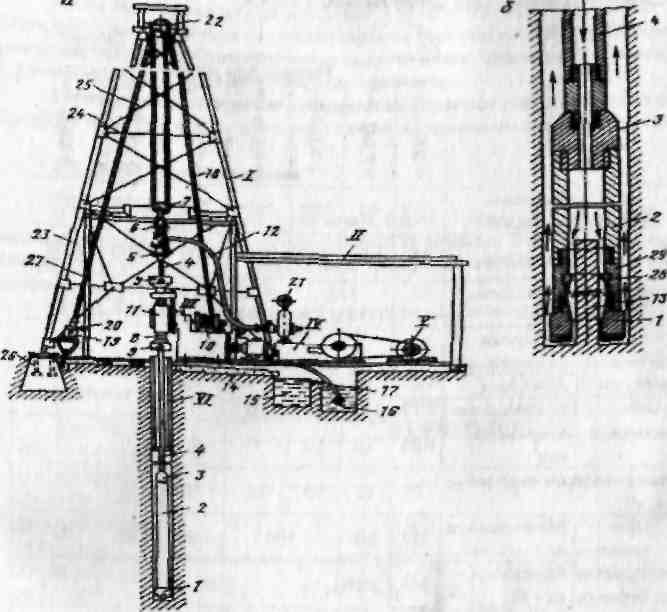

Рис. 1 Принципиальная схема буровой установки для колонкового бурения:

а - схема установки; б - снаряд для алмазного и твердосплавного бурения; I - буровая вышка; II - буровое здание; III - станок; IV - насос; V - двигатели; VI - направляющая труба: 1 - алмазная или твердосплавная коронка; 2 - колонковая труба; 3 - переходник; 4 - бурильные трубы; 5 - вертлюгсальник; 6 - крюк; 7 - талевый блок; 8 - шпиндель станка; 9 - зажимные патроны; 10 - лебедка; 11 - ре­гулятор подачи снаряда; 12 - нагнетательный шланг; 13 - керн; 14 - желоба; 13 -отстойник; 16 - приемная емкость; 17 - всасывающий шланг; 18 - талевый канат; 19 - индикатор веса снаряда; 20 - манометр индикатора веса; 21 - манометр буро­вого насоса; 22 - кронблок; 23 - опоры вышки; 24 - пояса; 25 - раскосы; 26 - фун­даментные тумбы; 27 – неподвижный конец каната; 28 – рвательное кольцо; 29 – корпус кернорвателя

Выбор бурового оборудования определяется проектной конструкцией скважины, способом бурения, параметрами бурового инструмента, а также требованиями к транспортабельности буровой установки.

Для вращательного бурения колонковым способом применяются станки со шпиндельными или подвижными вращателями, оборудованные гидравлическим механизмом подачи, что позволяет создавать необходимую осевую нагрузку на забой при любой глубине и направлении скважины.

На основании проектной глубины скважины, выбранного конечного диаметра и способа бурения производится выбор буровой установки и оборудования, входящего в её состав.

Учитывая глубину и диаметр бурения, а также угол наклона скважины, выбираем буровой станок УКБ-7. Он предназначен для бурения геологоразведочных скважин алмазными коронками диаметром 59 мм на глубину 1200 м. . Блочная конструкция установки обеспечивает раздельную перевозку здания и мачты. В качестве тягача используется трактор или автомобиль. Подъем и опускание мачты осуществляется с помощью трактора. В установке механизированы следующие вспомогательные операции: свинчивание и развинчивание бурильных труб, перекрепление зажимных патронов, регулирование подачи бурового инструмента, спуск и подъем мачты, отсоединение элеватора от бурильной свечи.

Техническая характеристика:

Тип установки……………………………………………………………. УКБ-7

Начальный диаметр, мм………………………………………………………214

Угол бурения, градус………………...……………………………………...75-90

Частота вращения, об/мин……………...…120;260;340;410;540;720;1130;1500

Диаметр бурильных труб,мм………...………………………70; 68; 63,5; 54; 50

Вид привода установки…………………………..……. Плавно-регулируемый

Масса установки 2,5 кг ………………………..………………………..…25000

Габаритные размеры установки, м

длина………………………………………………………………………… 13,5

ширина………………………………………………………………………. 10,0

высота………………………………………………………………………... 26,0

Состав буровой установки:

1)Буровой станок СКБ7

2) плавнорегулируемый электропривод бурового станка и бурового насоса ТП-1200/2000 УЗ

3) лебедка для подъема и спуска съемных керноприемников ЛСК-9

4) буровая установка УКБ-7П

5)контрольно-измерительная аппаратура «Курс-613»

6) труборазворот РТ-1200

7) передвижное буровое здание ПБЗ-7

8) передвижное насосное здание ПНЗ-7

9) транспортная база ТБ-15

10) грузоподъемные принадлежности (элеватор, элеватор-фарштуль, полуавтоматический элеватор, наголовники, вилки покладные и ведущие).
