Титульные элементы

К титульным элементам относятся: фронтиспис, авантитул и титул. К этим же элементам по своим конструктивным особенностям относится и шмуцтитул.

Фронтиспис - иллюстрация, помещаемая в начале издания перед титулом, образно выражающая его содержание.

Авантитул - начальная страница издания, предшествующая титулу и используемая для размещения отдельных элементов титула (марки, названия издательства) или эпиграфа, относящегося ко всему изданию.

Титул - страница издания, на которой размещаются основные библиографические данные: фамилия автора, название издания, подзаголовок (при наличии), место издания, название издательства и год издания. На титуле также могут быть помещены: название жанра издания, фамилии редактора и переводчика, название и знак серии, номер выпуска и др.

ОФОРМЛЕНИЕ ТИТУЛЬНЫХ ЛИСТОВ

Рис. 8. Оформление титульных элементов

Титульный лист занимает особое место в книге на границе между ее внутренними и внешними элементами. Его назначение — ознакомить читателя с книгой, «ввести» в нее, то есть дать читателю ряд наиболее общих сведений об издании. Также, по данным титульного листа производится регистрация изданий в книгохранилищах и библиотеках.

В изданиях, предназначенных для длительного пользования, титульный лист может иметь еще одно, вспомогательное значение. После того, как переплет книги придет в негодность, книга будет переплетена заново, по титульному листу можно будет узнать, что это за издание.

Титульный лист — это страница книги, на которой размещаются основные библиографические данные издания согласно ГОСТ 7.4-86.

По содержанию титульные листы могут быть краткими и подробными. На нем размещаются: заголовочные, выходные, надзаголовочные, подзаголовочные данные.

Заголовочные данные включают в себя: полное издательское наименование издания; инициалы и фамилию автора (или авторов), произведения(за исключением официальных изданий и сборников статей).

Выходные данные содержат: полное наименование издательства, которое выпустило издание; место издания; год издания.

Надзаголовочные данные: в официальных и ведомственных изданиях — наименование организации, от имени которой выпускается издание; в серийных изданиях — наименование серии и номер выпуска (если выпуски серии нумеруются) и тому подобное.

Подзаголовочные данные: подзаголовок, поясняющий основное заглавие или характеризующий жанр произведения; сведения о составителях, переводчике, художнике; в повторных изданиях — порядковый номер издания; гриф организации, утвердившей или допустившей данное издание к использованию в качестве инструкции, пособия, учебника и так далее (в тех случаях, когда это необходимо).

На титульном листе могут помещаться и некоторые необязательные сведения. Они могут быть текстовыми (эпиграфы, посвящения) и иллюстрационными (портрет автора, сюжетный рисунок, декоративно-орнаментальное изображение).

Краткий титульный лист содержит заголовочные данные и выходные данные.

Подробный титульный лист имеет также надзагаловочные, подзаголовочные данные. Если титул перегружен сведениями, то некоторые из них переносят на оборотную сторону.

По структуре и количеству занимаемых полос титульные листы могут быть: одинарными, разворотными, распашными, титул с фронтисписом, многополосными.

Одинарный титул состоит из одной полосы с оборотом. Занимает первую страницу издания. На обороте титульного листа помещаются обязательный элементы, может помещаться макет аннотированной каталожной карточки. В малообъемных изданиях заверстывают оглавление, надвыпускные, выпускные данные.

Разворотный — титул состоит из четырех страниц, занимает вторую и третью страницы. При этом первая страница может оставаться пустой, но чаще всего на ней размещают какие-либо сведения (графическая марка издательства, его название, название издания). Страница предшествующая титульному развороту (если на ней что-нибудь помещено), называется авантитулом. На титульном развороте размещаются общебиблиографические сведения без перехода с одной полосы на другую. Сведения, размещенные на каждой странице разворота, частично или полностью повторяют друг друга. При этом левую страницу называют контртитулом.

К разворотным титулам прибегают, когда оформляют серийное издание, переводные издания, многотомные собрания сочинений, юбилейные и подарочные.

Оборот такого титульного листа (четвертая страница) содержит те же сведения, что и вторая страница в изданиях с одинарным титульным листом.

Распашной титул состоит из четырех страниц, занимает вторую и третью. На титульном развороте помещаются общебиблиографические сведения, которые представляют собой единое неразрывное целое. Текст и изобразительные элементы начинаются на левой странице и заканчиваются на правой, часто захватывая и корешковое поле. Первая и четвертая страницы содержат те же сведения, что и в издании с разворотным титульным листом.

К распашным титулам прибегают при оформлении литературно- художественных и научно-популярных изданий.

Титульный лист с фронтисписом. Фронтиспис — иллюстрация, помещаемая в начале книги перед титулом, обобщенно выражающая содержание книги или наиболее важного эпизода.

В ряде изданий в качестве фронтисписа помещают портрет автора или лица, которому посвящается книга.

По конструкции фронтиспис может быть приклеен или печататься в составе первого листа. Приклеенный фронтиспис — это иллюстрация, требующая для воспроизведения бумагу повышенного качества по сравнению с бумагой, выбранной для издания, или другого вида печати. Если фронтиспис печатается в составе первого листа, он входит в общую нумерацию страниц, занимая вторую страницу. Оборот фронтисписа может быть чистым или использованным для размещения текстовых и иллюстрационных элементов. К оформлению изданий с фронтисписом прибегают чаще всего в литературно-художественных изданиях.

Многополосный титульный лист — титульный лист занимает пять и более страниц первой тетради. Делается это для того, чтобы придать входу в книгу особую торжественность и значимость,

Используется для оформления подарочных, юбилейных изданий.

В отдельных изданиях находят применения титулы, оформленные «шапкой». В этом случае титульные элементы размещаются обычно в верхней части первой страницы, а текст издания начинается здесь же, непосредственно за «шапкой».

Кроме перечисленных вариантов размещения титульных элементов можно прибегать и к другим способам оформления.

По оформлению титульные листы могут быть шрифтовыми, орнаментальными и иллюстрационными. Титульный лист является шрифтовым, если он оформлен только с использованием шрифта. Орнаментальный — в оформлении титульного листа, кроме шрифта, использован орнамент. Иллюстрационный — титульный лист характеризуется наличием иллюстрации.

По воспроизведению титульные листы могут быть наборные, репродукционные, комбинированные.

Наборный— титульный лист, который оформлен при помощи стандартных шрифтов, орнаментов, наборно-графических элементов.

Репродукционный — титульный лист, который оформлен при помощи рисованных шрифтов, орнаментов, иллюстраций.

Комбинированный — титульный лист, оформленный при помощи стандартных и нестандартных графических элементов.

Чтобы титул хорошо воспринимался читателем, необходимо из всех помещенных на нем разнообразных и неодинаковых по значению сведений выделить важнейшие, сделать явной связь между ними, выявить их соподчиненность и единство.

Достигается это подбором соответствующих шрифтов, логической группировкой трок, обоснованным расположением строк.

Логическая соподчиненность элементов титула это основное в композиции титула. Можно рекомендовать примерную схему очередности и соразмерности при шрифтовом оформлении.

На первом месте — название или фамилия и имя автора. На втором месте — заголовок, уточняющий основной заголовок. На третьем месте — фамилия автора. На четвертом месте — дополнительные тексты — фамилии редактора, художника. На последнем месте находятся выходные данные — место, издательство, год.

Для основных элементов выбирается самый крупный шрифт. Кегель набора основных элементов может быть 16 – 36 п. Рекомендуется использовать шрифты светлых начертаний как в прописном, так и в строчном вариантах.

Тексты, стоящие на втором, третьем и четвертом местах рекомендуется набирать кеглем 6 – 14 п. Выходные данные — 8 – 10 п.

При оформлении титульных листов можно использовать интерлиньяж и разрядку, а также устанавливать пробелы между отдельными элементами по высоте. При этом пробелы между фамилией автора и названием должен быть меньше, чем между названием и выходными данными.

Рис. 8. Варианты построения титульного листа: симметричное, фланговое и смешанное

Желательно, чтобы название размещалось в оптическом центре или чуть выше его.

Титул может быть с небольшой нагрузкой или перезагружен информацией. При малой нагрузке титула может быть уменьшена высота титульного листа.

В подавляющем большинстве случаев гарнитура титульного шрифта соответствует гарнитуре шрифта основного текста. Это не исключает применения других гарнитур для всего титула или для его элементов. Однако отклонение от принципа одногарнитурности должно найти подтверждение в общем стиле оформления издания.

При наборе титула желательно отдавать предпочтение шрифтам светлого начертания. Полужирные и жирные варианты применяются редко, преимущественно при наборе всего титула этими шрифтами. Название издания и фамилии авторов могут быть набраны полужирным или жирным шрифтом при общем светлом оформлении.

Композиция титульных листов

При построении титульного листа необходимо найти такую композицию, которая отвечала бы общему строю издания. Долгие годы титул строился только по центральной оси (симметрия). Но в связи с использованием большого разнообразия форматов, полос, гарнитур, кеглей, поэтому кроме симметрии стали использовать асимметрию. В этой композиции строки начинаются от одной или нескольких вертикалей или не привязаны ни к какой оси, т.е. свободное расположение в плоскости.

Может быть использована комбинированная композиция.

Выбор композиции зависит от внешнего оформления издания, также необходимо увязать с внутренним оформлением.

Например, в книге стихов строки выключены флагом, строки титульного листа следует выключить также.

Для оформления титула используются шрифты светлых начертаний, кеглем, меньшим чем на внешнем оформлении.

Для оформления титульных листов можно использовать разные гарнитуры. Рекомендуется использование не более двух. Гарнитуры можно выбирать по принципу контраста или стилевого единства.

При оформлении титульных листов можно использовать орнамент, если необходимо подчеркнуть стиль определенной эпохи.

Значительную роль играет цвет. Цветом можно усилить, выделить главное или какую-то смысловую группу. С помощью цвета можно объединить или разъединить части титула.

В детской, художественной, научно-популярной литературе можно использовать рисунок на титульном листе, который должен носить обобщающий характер.

Титульные листы могут быть полностью рисованными.

На обороте титульного листа принято указывать следующие данные:

• ISBN – это «инвентарный номер» издания. Из тиража, которому присвоен ISBN, изымается 18 экземпляров для рассылки в крупнейшие библиотеки России. Кроме того, этот тираж будет внесен в каталог книг, изданных в текущем году в РФ. ISBN – International Standard Book Number (Международный Стандартный Номер Книги), который состоит из 13 цифр и однозначно определяет книгу. Номер каждого издания уникален, он необходим для автоматизированной обработки информации о книге в библиотеках и архивах, а также для распространения книги в торговых сетях. Номер ISBN может быть присвоен книгам и другим формам публикаций. Издания, получившие ISBN, регистрируются в Международном агентстве ISBN, а сведения о таких изданиях публикуются в Международном указателе издательств и издающих организаций. Зная ISBN, можно автоматически на его основе рассчитать код формата EAN-13, то есть обычный штрих-код, используемый во всех торговых сетях. Стоимость ISBN - 1500 рублей.

• ББК (Библиотечно-библиографическая классификация ) – рабочие таблицы, предназначены для организации библиотечных фондов, систематических каталогов и картотек. Разработкой и уточнением ББК руководит Научно-исследовательский центр ББК Российской государственной библиотеки.

• УДК (Универсальная десятичная классификация) — система классификации информации, широко используется во всем мире для систематизации произведений науки, литературы и искусства, периодической печати, различных видов документов и организации картотек.

• Авторский знак — один из основных элементов выходных сведений печатного издания, введенный известным специалистом библиотечного дела Любовью Борисовной Хавкиной в 1916 году. Иногда неправильно называется «кеттеровский знак». Состоит из буквы и двух или трёх цифр. Буква — первая буква фамилии автора или заглавия книги. Цифры определяются по специальным таблицам, в которых каждой последовательности из нескольких первых букв фамилии автора или заглавия книги (если авторами книги являются более чем три человека, либо авторов нет) сопоставлено двузначное число.

Стоимость ББК + УДК + Авторский знак – 1000 рублей

ОФОРМЛЕНИЕ НАЧАЛЬНЫХ И КОНЦЕВЫХ ПОЛОС

Начальная полоса — это полоса, с которой начинается издание и его подразделы, части, главы.

Начальная полоса может быть оформлена двумя способами: со спуском или без спуска.

При оформлении издания может быть использована начальная полоса без спуска, при которой все произведения или каждое новое произведение размещается в издании в подверстку без концевых и начальных полос. При такой верстке повышается емкость печатного листа, но затрудняется ориентировка читателя в строении произведения и недостаточно подчеркивается самостоятельность произведений в сборнике.

Рис. 9. Варианты выделения начальной полосы

Спуск в произведении может быть трех видов: горизонтальный (верхняя часть полосы имеет белое пространство), вертикальный (предусматривает отступ от левого края формата), комбинированный.

Горизонтальный спуск может быть открытым и закрытым. Открытый спуск — по верхней границе полосы есть белое поле. Закрытый — по верхней границе располагается любой графический элемент. Величина горизонтального спуска — не более 1/3 от высоты полосы. Горизонтальный спуск может быть глубоким, если этого требует проект оформления (иллюстрации большого размера, эпиграф).

Величина бокового спуска — не более 1/4 от ширины полосы.

По техническим правилам верстки размер спусков должен быть одинаковым во всем издании. Допустимые отклонения — 1 одна строка.

Измеряется спуск от верха полосы до первой строки текста. Если же на начальной полосе расположены заголовки с разным количество строк, то при одинаковых размерах спуска страницы кажутся зрительно различными. В таких изданиях можно измерять спуск от края полосы до заголовка. Этот прием не всегда достигает цели, спуски все равно выглядят разными из-за разного количества строк в заголовке.

Увеличение спуска может быть за счет эпиграфов.

В основе другого варианта оформления положено то, что заголовку, имеющему разное количество строк, отводится на спуске определенное место.

При оформлении заголовков в горизонтальном спуске можно использовать разные способы размещения заголовков. Заголовки могут быть выключены на центр спуска или смещены влево или вправо.

При оформлении спуска можно использовать линейки, типографские или рисованные буквицы (инициалы), декоративные заставки.

Линейки. Можно использовать светлые, полужирные, двойные, рантовые, узорные линейки.

Основное назначение любой линейки — быть верхней опорой линии полосы. Поставленная вверху линейка отчетливо выделяет пробел спуска и подчеркивает прямоугольник полосы набора.

Кроме заголовков на спусках также располагают тематические иллюстрации, орнаментальные украшения (заставки). Начальная буква первого абзаца на начальных полосах может быть оформлена в виде инициала (рис. 10).

Рис. 10. Варианты расположения инициала на полосе набора

Инициалы. При оформлении начальной полосы часто используют букву увеличенного размера (буквица). Это первая буква начального слова, увеличенного размера, может быть выполнена в сочетании с иллюстрацией, виньеткой, орнаментом. Этот вид оформления начальной полосы берет начало от рукописной книги.

Буквицу можно оформить двумя способами:

• буквица выступает за верхнюю линию строки (в этом случае нижняя линия буквицы выравнивается по нижней линии строки);

• буквица «утопает» в тексте (в этом случае верхнюю линию буквицы выравнивают по верхней линии строки).

Рисованный инициал компонуется художником вместе с сюжетно-тематической иллюстрацией, такой инициал может выходить за пределы полосы на поля.

Не всякое начало текста подходит для инициала. Не удобен текст, который начинается кавычками, многозначным числом или аббревиатурой.

Заставки. Размещается вверху начальной полосы, она может быть оформлена орнаментальной или сюжетно-тематической.

Заставка — это одно из наиболее распространенных средств оформления начальной полосы. Они украшают книгу и создают у читателя определенное настроение, а также дают представление об общем замысле произведения.

Заставка не обязательно является иллюстрацией к тексту.

Простейший вид заставки — линейка.

При оформлении начальной полосы заставкой, необходимо особое внимание уделять к пространственным взаимоотношениям рисунка, заголовка, текста и пробела, т.е. найти гармоничное отношение масштабов.

Концевая полоса — это последняя полоса окончания книги или раздела.

По композиции концевая полоса — это как бы перевернутая спусковая начальная полоса. Текст на ней помещается сверху и уравновешивается расположенным внизу белым полем. Отношение текста к белому полю, равное, примерно 1:2 или 2:1, считается идеальным. На практике же, к сожалению, при оформлении концевой полосы приходится считаться с тем, сколько строк в ней осталось по условиям верстки, так как технически приемы (вгонка и выгонка) создают очень небольшие возможности для увеличения и уменьшения строк.

Концевая полоса нужна для того, чтобы у читателя создавалось впечатление об окончании чтения и он мог сделать паузу, прежде чем перейти к чтению следующего раздела или расстаться с книгой.

Рис. 11. Варианты оформления концевой полосы

Композиционное построение концевой полосы может иметь 3 варианта:

• свободное от текста место ничем не заполняется;

• на свободном от текста месте помещается концовка;

• текст концевой полосы набирается в виде какой-либо фигуры, завершенной концовкой или без нее.

По своему характеру концовки бывают самые разнообразные — декоративные, предметно-эмблематические и сюжетно-тематические. Поэтому концовку размещают так, чтобы она была отделена пробелом от текста и одновременно тяготела бы к нему и выглядела совершенно отдельным от текста элементом. Обязательно должна учитываться зрительная тяжесть концовки, которая зависит от ее размеров, насыщенности цветом и манеры выполнения, так и от величины оставшегося белого поля и зрительной тяжести набора на концевой полосе.

При оформлении по первому варианту, т.е. если свободное от текста место остается незаполненным, внимание художника должно быть обращено только на величину текстовой массы набора.

Чаще всего применяется второй вариант построения концевой полосы, при котором в полосу вводится концовка. Она не только композиционно, но часто и по смыслу заканчивает текст.

Третий вариант оформления концевой полосы, включает в себя набор нескольких последних строк текста в виде какой-либо фигуры (в основном — треугольник), — излюбленный вариант старопечатных книг. В настоящее время этот вариант применяется весьма редко, т.к. такой прием формалистичен и, кроме того, затрудняет чтение текста.

Концевая полоса должна перекрывать спуск, не менее чем на 1 строку. Минимальный размер концевой полосы не менее 1/4 от высоты полосы. Максимальный — короче полноформатной полосы на 4 строки.

ОФОРМЛЕНИЕ ЗАГОЛОВКОВ

Взяв любую книгу, можно увидеть, что тема ее раскрывается в определенной последовательности. Тема делится на части, главы, подглавы и т. д. Они могут иметь названия — заголовки. План книги, выраженный через заголовки в тексте, называется архитектоникой книги.

Архитектоника — это система пояснений произведения (его частей).

Рубрикация — это система заголовков, раскрывающая архитектонику книги.

Рубрикация — система рубрик, в которой с помощью наименований или композиционно-графических средств выявляется внешняя связь и соподчиненность подразделения текста, что облегчает пользование книгой.

Заголовки или рубрики (rubrica — заглавие от латин.) в рукописных книгах писались красной краской или ее только начальная буква.

Рубрики делят произведение на составляющие его логически самостоятельные логические части (разделы, главы, подглавы и т. д.).

Роль заголовков:

• заголовки объединяют абзацы текста с основным материалом, а также одновременно отделяют их от последующего материала, относящегося к другому абзацу, то есть выполняют разделительно-объединительную роль;

• сообщают читателю о содержании озаглавленного текста;

• выражают взаимную соподчиненность частей текста;

• облегчают читателю пользование книгой, помогая найти нужный раздел, параграф, навести справки.

Задачи оформления рубрикации:

• дифференцировать различные участки текста в общей системе изложения, а также проинформировать читателя об их логическом значении;

• создать единство графического оформления для логически равноценных по значению рубрик и отделить их от текста, который они озаглавливают. Наиболее сложными по архитектонике являются учебные, научные и технические издания.

Виды заголовков:

• текстовые тематические — название главы раздела;

• нумерационные (глава1);

• смешанные (состоящий из номеров и текста).

Заголовки могут быть одноступенными и многоступенными.

Выявить соподчиненность заголовков можно как шрифтовым, так и композиционным способами.

Шрифтовой способ:

Использование шрифтов с различной графической силой:

• различный кегель. Чем крупнее шрифты, тем они графически тяжелее, и, следовательно, сильнее взаимодействуют на читателя. Поэтому более значимые заголовки, «старшие», набирают более крупным кеглем, а подчиненные им — более мелким. Соподчинение можно передать с помощью применения прописного и строчного начертания одного кегля. Кегель для оформления, конечно, выбирают исходя из формата полного набора (крупный или малый), длины строки, а также от того, насколько заголовок может быть длинными. Однострочный заголовок — прописное начертание, многострочный — строчное. При использовании прописного начертания в заголовке из двух и более строк следует увеличить пробел между строчками для того, чтобы повысить удобочитаемость. Однако не рекомендуется использовать величину шрифта, к примеру, в многоступенчатой рубрикации (5, 6, 7 ступеней).

• различное начертание. Для того, чтобы не увеличивать кегель, используют различное начертание: полужирное, светлое, прямое, курсивное, так чтобы наилучшим образом выявить логическое соотношение заголовков. Светлые начертания шрифтов в прописном и строчном исполнении (крупных кеглей) целесообразно применять в заголовках высших ступеней, так как они всегда находятся в наиболее выгодном положении (шмуцтитул, шапка на начальной полосе, заголовок на спуске). Светлые шрифты применяют в прямом или курсивном начертании. Прописные и строчные варианты достаточны при однострочной рубрикации (например, в сборниках рассказов). В однострочных или коротких заголовках вполне удобочитаема разрядка, которая особенно пригодна для мелких рубрикационных перечислений.

• различные гарнитуры. Не исключено применение различных гарнитур, однако следует умело их сочетать. Здесь можно добиться четкого и контрастного оформления, а также сократить варианты применения кегля. Совмещения различных гарнитур может идти по принципу резкого контраста, по принципу созвучия единства.

Композиционные приемы:

• Место расположения — вразрез, в подбор к тексту, на спуске, «шапкой», на шмуцтитуле, форточкой, маргиналия (то же, что фонарик, а также примечание), компендиум.

• Разбивка слов заголовка на строки. Общие указания: делить строки по смыслу, не разрывать тесно связанные группы слов. Нельзя заканчивать строку заголовка союзами, предлогами, наречиями, нельзя делать переносы (за исключением компендиума).

• Расположения строк заголовка относительно друг друга и полосы набора.

Рис. 12. Варианты расположения заголовков (рубрик) на странице

Существует несколько приемов композиционного оформления:

Шмуцтитул — расположение заголовка на отдельной полосе, если книга разделена на небольшое число крупных частей. Это самая высшая ступень внутрикнижной рубрикации. Шмуцтитул занимает нечетную страницу, его оборот оставляют чистым, однако он может быть занят иллюстрацией или текстом. Оформление шмуцтитула должно быть связано с оформлением титула и внутренним оформлением издания.

Заголовок на спуске – размещается отдельной строкой на начальной полосе над текстом для обозначения новых полос. Он может занимать любое положение на начальной полосе в пределах спуска и иметь любое шрифтовое оформление, любой кегель и начертание, но должен быть единообразен по всей книге.

Заголовок шапкой – заголовок раздела или главы, размещается на начальной полосе по верхней границе полосы набора. Его часто используют вместо шмуцтитула (чтобы не увеличивать расход бумаги). Организация «шапок» — должна быть однородной по всему изданию. Поэтому прежде, чем их оформлять, следует все сопоставить и найти единый способ построения. На одной начальной полосе может быть и заголовок — шапка, и заголовок на спуске. Значит, шапка относится к нескольким разделам, а заголовок на спуске к данному разделу, он подчинен шапке.

Заголовок вподверстку или в разрез текста. Набирается отдельной строкой – самый распространенный прием оформления. Вподверстку (в разрез) могут быть расположены заголовки нескольких ступеней. В соответствии их значимости они набираются шрифтами разной силы. Заголовок вподверстку отбивается от текста сверху и снизу. Поскольку заголовок относится к последующему тексту, то сверху он отбивается в полтора раза больше, чем снизу. Общая высотка заголовка вместе с отбивками занимать целое число строк основного текста (чтобы все полосы были равны по высоте — приводны). Например, если текст набирается десятым кеглем, то общая величина отбивок должна быть равна двадцати пунктам (от предыдущей 12 пунктов, от последующей — 8). Два заголовка вподверстку один за другим. Если второй подчинен первому, то самый меньший пробел будет отделять низший заголовок от последующего текста, пробел между заголовками побольше, а самый большой над высшим заголовком. Равные по силе заголовки одинаково отбиваются на протяжении всей книги.

Заголовок в подбор к тексту. Им начинают текст абзаца. Выделяют полужирным, строчным, курсивом. Кегель равен кеглю основного текста. Заголовки в подбор чаще всего назначаются при дробном делении текста на мелкие части, а также при большом перечислении частных признаков какого-либо общего явления. Эти заголовки очень тесно связаны с текстом. Среди заголовков в подбор может быть также логическая соподчиненность, тогда старшую рубрику набирают полужирным, подчиненную ей курсивом и следующий вразрядку.

Форточка — заголовок врезан в текст. Ширина врезки одинакова во всей книге и составляет 1/4 – 1/3 длины строки. Рекомендуется использовать форматы изданий 60Ч90/16 и выше. Форточки применяются в учебной и справочной литературе. Текстовая оборка без абзацев.

Маргиналия — заголовок или сопутствующая надпись, вынесенная на наружное поле. Ее место на уровне первой строки, с которой начинается текст, относящийся к маргиналию (от лат. край). Формат маргиналии зависит от ширины полей. Располагают в красную строку или свободными строками параллельно тексту и выключкой по левой или правой вертикали. Минимальный пробел между текстом и маргиналией – шесть пунктов. Применяется в научных изданиях, в книгах для квалифицированных читателей.

Компендиум — перечень вопросов, раскрываемых в последующем тексте. Место его под названием раздела или главы. Выключка в красную строку, может быть боковая, в зависимости от общего стиля оформления. Формат при симметричной выключке уже формата текста, при асимметрии — произвольный. Шрифт на 1 – 2 ступени ниже основного. Начертание в соответствии с оформлением издания (полужирный, курсив, прописной, светлый, но чаще строчной). Кроме заголовков основного текста в книге встречаются и заголовки, относящиеся к дополнительным текстам и справочно-вспомогательным (предисловие, оглавление, методические указания, приложение). Что бы не смешивать такие заголовки с остальными, для них подбирают шрифты, отличающиеся по начертанию и кеглю.

Нумерационная система в рубрикации. Рубрикация может быть раскрыта следующей системой заголовков:

• нумерация (1,2,3);

• литерация (а, б, в);

• графические символы,

а также сможет быть совсем не озаглавлена.

Сущность ее в том, что к каждому виду равноценных рубрик присваивают свой вид нумерации. Например: основные разделы (I ступень) нумеруют по порядку римскими цифрами, заголовки второй степени – арабскими с точкой, третья ступень – арабские с круглыми скобками и т. д. Иногда используют прописные буквы для выражения I ступени, второй страницы. Заголовки с нумерацией просты и более доступны читателю. Сначала нужно определить степень сложности построения рубрикации, затем наметить шрифты и начертание, чтобы было соответствие логическому значению рубрик. Для этого у каждого заголовка цифрой указывают разделы, подразделы и т. д. Такая нумерация удобна при карточной системе подбора материала. Но вместе с тем она обезличивает логический объем книги.

Немая рубрикация в книге. Под ней понимают деление текста на части без словесного или цифрового их обозначения, но с отбивкой каждого нового отрывка от предшествующего каким-нибудь ощутимым приемом:

• пауза-пробел;

• линейка, звездочка, графические знаки.

Немая рубрикация также сообщает читателю об изменении в содержании последующего текста. Пробелы между частями текста равны целому числу строк основного кегля шрифта. В пробел можно поставить линейки. Отбивка будет большая под линейкой. Звездочки тоже выключаются в целое число строк. Их располагают конусом или горизонтальной дорожкой. Графические значки – квадрат, кружочки, ромбики.

Заголовки могут быть выключены разными способами:

• симметричная композиция;

• асимметричная композиция.

При сложной многоступенчатой рубрикации технический редактор не может установить соподчиненность заголовков. В этом случае редактор должен прилагать «рабочее оглавление» со всеми заголовками. Заголовки различных ступеней начинаются от разных вертикалей.

Выбор оформления заголовков в зависимости от степеней их соподчиненности, вида издания, формата полосы набора и кегля, кегля для набора текста

Для того чтобы заголовки могли соответствовать своему назначению, для них необходимо определенным образом составить текст, а затем оформить его. Наиболее сложная часть оформления заголовков — выражение их соподчиненности. Следует твердо усвоить, что заголовки одинаковой значимости (в пределах одного издания) должны быть оформлены однотипно. Это поможет читателю легко ориентироваться в издании и определять зависимость одних заголовков от других.

Шрифтовые приемы выражения соподчиненности основаны на оформлении, при котором чем заголовок «старше», тем зрительно значительней шрифт, применяемый для него. Возможно несколько вариантов: изменение кегля, насыщенности, гарнитуры.

Композиционные приемы основаны на расположении заголовка на странице. То или иное расположение может определить роль заголовка среди других заголовков книги.

Самый младший заголовок — в подбор к строке. Затем идут заголовки «форточкой» или «маргиналий» — заголовок на полях. Эти виды заголовков одновременно почти никогда не используются и по своей значимости их можно считать равноценными.

Следующий за ними по значимости заголовок — «в разрез текста». Этот способ размещения заголовков очень широко распространен. Затем идет заголовок, размещенный «на начальной полосе»; если он стоит сверху, его называют «шапкой». Самым «старшим» будет заголовок на отдельной странице — «шмуцтитул».

Кроме шрифтовых и композиционных приемов оформления заголовков используются и графические.

ВИДЫ ВЫДЕЛЕНИЙ. ПРИЕМЫ ОФОРМЛЕНИЯ

Выделения — это элементы текста: буквы, слова, словосочетания, оформленные иначе, чем основная часть.

По назначению и роли выделяют следующие виды:

• внутритекстовые (скрытые в тексте) заголовки;

• логические усиления;

• мнемически-справочные выделения;

• структурные;

• структурно-рубрикационные;

• структурно-технические.

Внутритекстовые заголовки. Определяют тему нерубрицированного фрагмента заголовка.

Логические усиления. Слова или словосочетания, выделением которых подчеркивается авторский смысл фразы.

Мнемическисправочные. Это выделения терминов, имен, названий, дат; опорно-смысловых пунктов (например, параграфа); правил, законов, важнейших положений.

Структурные. Для выделения документально-вспомогательного и иллюстративного текста. К структурным выделениям можно отнести и выделения пояснительных слов об авторской или языковой принадлежности цитат, примечаний, выделенных слов. их цель — помочь читателю понять, чьи это слова.

Структурно-рубрикационные — выделения вспомогательно-иллюстрационных заголовков: примеров задач, внутритекстовых примечаний, особых видов текста — таблиц. Ставятся в подбор с основным текстом.

Структурно-технические — выделение символов (например, букв русск. и лат. алфавита), чтобы упростить чтение. Это также выделение цифровых и буквенных частей иллюстраций, чтобы они не слились с основным текстом.

В приемах выделения принято различать:

Шрифтовые приемы:

• изменение начертания шрифта: светлый курсив, полужирное прямое, курсивное полужирное, узкое или широкое, прописным, капителью;

• изменение гарнитуры шрифта;

• изменение размера кегля: набор меньшим кеглем применяется для выделения вспомогательнодополнительных текстов с использованием интерлиньяжа, увеличение кегля применяется для выделения правил, законов, главных положений.

Нешрифтовые приемы:

• увеличение межбуквенных просветов — р а з р я д к а. Подходит для скрытых в тексте логических усилений, мнемических, структурных выделений, слов или словосочетаний;

• втяжки. Применяют, когда выделяемый текст по значимости не уступает основному тексту (посвящение);

• восклицательный и вопросительный знаки в круглых скобках. Этими знаками в тексте цитаты выделяют предшествующее слова или словосочетание, чтобы выразить свое отношение к знаковой форме;

• знак ударения над словом для логического усиления;

• линейки, подчеркивающие, отчеркивающие и обрамляющие, применяются для структурных выделений в сочетании со втяжкой;

• орнаментальные рамки;

• изменение интерлиньяжа применяется для структурных выделений большого объема;

—отбивки-пробелы применяются со втяжкой для усиления выделения;

• печать другим цветом — сильный прием, но если только не ухудшает чтение;

—выворотка — текст образуется пробельными элементами. Применяется, если оправдан набор шрифтом больше основного текста.

ОФОРМЛЕНИЕ ПОСВЯЩЕНИЯ И ЭПИГРАФА

Посвящение — разновидность дополнительных текстов, указывающая в честь кого написано или посвящено произведение. Располагается на отдельной полосе до и после титульного листа, либо на обороте титульного листа, либо в верхней части начальной полосы. Может выключаться на центр, вправо (к внешнему полю), Обычно набирается курсивным начертанием шрифта (используются светлые и полужирные начертания). Кегль шрифта зависит от величины и места посвящения, обычно равен кеглю набора основного текста.

Эпиграф — вид дополнительного текста, раскрывающий основную мысль, идею как всего произведения, так и отдельных его частей.

Эпиграф, относящийся ко всей книге, может быть дан на отдельной странице перед началом текста, на шмуцтитуле, на начальной полосе. Эпиграф, относящийся к отдельным частям текста, помещается перед ними после заголовка (если он есть) и выключается к правой границе полосы набора или с небольшим отступом от нее. Набирается гарнитурой основного текста кеглем на 1 – 2 пункта ниже. В особых случаях допустим курсивный, прописной или полужирный вариант набора.

Эпиграф сопровождается указанием источника, набираемым на кегль ниже самого эпиграфа, либо разрядкой, либо иным начертанием, отбивается на 2 – 4 от эпиграфа и выключается на правый край.

Формат набора от 1/3 – 2/3 ширины полосы набора

ОФОРМЛЕНИЕ ПРИМЕЧАНИЙ

Примечания делится на два вида:

Внутритекстовые:

• примечание пояснения отдельных слов, набираются тем же кеглем, что и основной текст, в подбор к нему, выделяя только начертанием шрифта, чаще всего курсивным, но в скобках;

• примечание со словом «Примечание», набирается пониженным кеглем, размещается после абзаца текста отбивается сверху и снизу пробелом от 4 до 10 п. Сам заголовок выделяется разрядкой или (реже) курсивным или полужирным начертанием. После заголовка ставится точка и далее текст. Примечание вместе с пробелом по высоте долго занимать целое число строк основного текста.

Затекстовые:

—сноски, выносятся вниз полосы, отделяются от основного текста линейной и пробелом. Рекомендуется длина линейки 1 кв. Линейка отбивается от текста сноски на 4 – 6 п. Отбивка линейки от основного текста до 10 п. Линейка по толщине 2 п. Сноски набирают шрифтом уменьшенного кегля, на формат основного текста. Их можно набирать и на меньший формат и заверстывать в две колонки под основным текстом. В зависимости от конструктивного решения всего издания., числа, объема и значения сносок.

Для того, чтобы определить связь сносок и основного текста вводят обозначения *, либо цифры на верхнюю линию. Знак *, если количество сносок не более трех.

• выноски, выносятся в конец книги. Набирают с заголовком «Примечание». Заголовок может быть вынесен на отдельную полосу, или набран вверху полосы. Текст примечания набирается пониженным кеглем, связь примечания с основным текстом производится с помощью цифр на верхнюю линию, при этом нумерация идет сквозная. В тексте примечания дается ссылки на страницу.

При оформлении выносок порядковую нумерацию примечаний или страниц, к которым они относятся, можно строить отдельной колонкой слева. Нумерацию страниц, названия разделов, рассказов или стихов над текстом примечаний, набирая курсивом или полужирным шрифтом. Слова или группы слов, к которым относятся примечания можно набирать и в подбор к тексту примечаний, выделяя их разрядкой, курсивным, прописным или полужирным начертанием шрифта.

ОФОРМЛЕНИЕ ТАБЛИЦ

Таблица— это некоторые сведения (словесные или цифровые), приведенные автором в определенную систему и разнесенные по графам.

Книжно-журнальные таблицы различаются по следующим основным признакам:

По содержанию (с учетом особенности набора):

• текстовые, где большая часть колонок содержит отдельные слова или фразы;

• цифровые, колонки, в которых содержат цифры и другие знаки;

• смешанные, включающие текстовые и цифровые графы;

• формульные, в графах, которых содержатся математические или химические формулы;

• иллюстрированные таблицы.

По расположению на полосе:

• клочковые (занимают любую часть полосы);

• полосные (продольные, поперечные);

• распашные (продольные, поперечные), расположенные на двух смежных полосах.

По внешнему оформлению:

• оформление по принципу гармоничного сочетания с основным текстом издания;

• сдвоенные таблицы, оформленные по принципу контрастного выделения.

По внутреннему оформлению:

• таблицы, содержащие линейки только в заголовочной части;

• открытые таблицы— без обрамляющих линеек;

• закрытые таблицы— в линеечном обрамлении с четырех сторон;

• полузакрытые таблицы, обрамленные вертикальными линейками или нижней горизонтальной линейкой.

При разметке таблиц учитывают следующее:

• таблицы набирают шрифтом, кегль которого на одну ступень ниже кегля шрифта основного текста. Допустимо производить набор всей таблицы шрифтом, кегль которого ниже кегля шрифта основного текста на две ступени в случае насыщения таблицы текстовым (цифровым) материалом, не умещающимся в формат полосы набора, или шрифтом основного текста;

• кегль шрифта головки таблицы должен быть на два пункта ниже (при наборе основного текста шрифтом 6, 8 или 9 кегля головки таблиц набираются 6 кеглем, т.е. с понижением на 2 - 3 пункта или без понижения, так как 6 кегль - это наименьший размер применяемого шрифта) кегля шрифта основного текста;

• минимальный формат для набора сплошных текстов выбирают в соответствии с кеглем шрифта:

Кегль	Квадраты (не менее)	Миллиметры (не менее)
10	2 1/2	42.5
8	2	34
6	1 1/2	25.5

• если тексты в графах представляют собой отдельные слова или короткие фразы (не более трех-четырех слов), формат для граф выбирают, ориентируясь на самое длинное слово;

• для цифровых таблиц наиболее удобны следующие ширины граф:

Кегль	Размер (п.)
6	6, 12, 18, 24, 30, 36
8	8, 12, 16, 20, 24, 28, 32, 36
10	10, 12, 20, 24, 30, 36, 40, 48

• толщина линеек в таблицах должна быть равной 2 п.;

• тексты в головках таблиц при большой насыщенности могут располагаться вертикально;

• в одном издании однородные элементы таблиц оформляются единообразно по шрифту и размещению;

• тематические заголовки разбивают на логически законченные строки, умещающиеся в формат полосы набора.

Самое сложное - расчет формата таблицы. Формат (ширина) таблицы представляет собой сумму ширин ее колонок (граф) с учетом толщины вертикальных линеек и отбивок от них. Поэтому сначала рассчитывают ширину каждой колонки.

Ширина колонки зависит от характера и объема материала, размещаемого в головке и прографке.

В первую очередь устанавливают, что определяет ширину колонки: головка или прографка, помня, что строки в головке можно расположить и вертикально. Ориентируясь по содержанию головки и прографки, определяют минимальный размер каждой колонки, а затем и минимальный формат таблицы, суммируя ширину всех колонок с линейками и минимальной отбивкой, равной 2 п.

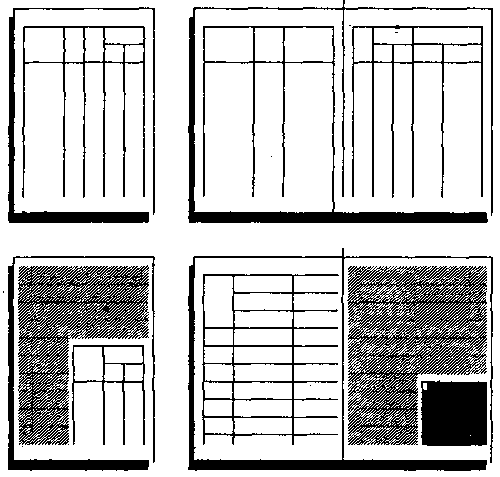

Рис. 14. Варианты размещения таблиц на страницах издания

Минимальный формат таблицы оказывает влияние на характер ее заверстки в текст. В оборку ставят таблицы, имеющие две-три малонасыщенные колонки. Таблицы с большим числом граф, даже если минимальный формат позволяет заверстать их в оборку, помещают вразрез.

Иногда минимальная ширина таблицы позволяет сдвоить или строить ее. Это допустимо только при достаточно большой хвостовой части таблицы.

Не рекомендуется ставить в оборку таблицы, годные для этого по минимальному формату, но не помещающиеся в одной полосе по высоте.

Если минимальная ширина таблицы превышает полосу набора по ширине, но не по высоте, ее необходимо размещать в формате, равном высоте набора, т.е. заверстывать как лежачую полосу.

Таблицу с минимальным форматом, превышающим высоту полосы набора, размещают стоя на развороте двух полос.

Рис. 6. Варианты размещения таблиц на страницах издания

Выбор способа размещения на полосе

Расположение таблицы на полосе определяется ее форматом. Клочковые таблицы заверстывают в оборку или вразрез (если формат таблицы приближается к формату основного набора). Вразрез таблицы помещают в середине, внизу или вверху полосы. Если ширина таблицы больше формата строки основного текста, но меньше высоты полосы или равна ей, то таблицу размещают поперек полосы (лежа). Если ширина таблицы равна удвоенному формату строки основного набора, ее можно расположить на развороте вразрез или сверху (снизу) полосы.

Выбор шрифтового оформления таблицы связан с оформлением основного текста, но таблица может быть набрана другой гарнитурой шрифта, если требуется ее контрастно выделить. Заголовочная часть таблицы рекомендуется набирать кеглем 6 – 7 п., а хвостовую часть — 8 –9 п.

ОФОРМЛЕНИЕ ВЫВОДОВ

Вывод — это текстовой или цифровой материал, сгруппированный в виде колонок, разделенных между собой пробелом.

Выводы классифицируются по содержанию и сложности.

По содержанию выводы бывают:

• текстовые, большая часть колонок которых содержит отдельные слова или фразы;

• цифровые, большая часть колонок которых содержит цифры или знаки;

• смешанные, колонки которых содержат текстовой и цифровой материал;

• формульные, содержащие математические или химические формулы.

По сложности выводы бывают: простые и сложные

Шрифтовое оформление

 — Вывод содержит небольшое число колонок, чаще всего две.

• Как правило, у вывода нет тематического заголовка. Не озаглавлены во многих случаях и его колонки. В большинстве случаев не требуется и заголовок над боковиком, так как содержание боковика определено в предшествующем тексте.

Вывод всегда набирают на меньший формат, чем основной текст.

• Выводы не нумеруются, поскольку их всегда располагают в том месте текста, где на них ссылаются.

• По сравнению с таблицами выводы занимают меньше места.

• Простой вывод состоит из текстового боковика и нескольких граф. Набирается такой вывод тем же кеглем, что и основной текст. Отличается вывод от текста набором на уменьшенный формат. Минимальная втяжка с каждой стороны 12 п.

• При наборе сложных выводов они набираются тем же кеглем, что и таблица. Заголовочная часть 6 – 7, а хвостовая часть 7 – 8. Заголовочная часть отделяется от хвостовой части пробелом 2 – 6 п. Если в выводе заголовочной части есть ярусы, то они разделяются пробелом 2 п. Графы разделяются между собой пробелом от 6 до 12 п.

Определяется формат каждой графы вывода. Складывают с пробелом между граф, который должен быть 6 – 12 п. Из общего формата полосы вычитывают полученное число (графы + пробелы). Далее делят пополам и минимальная втяжка с каждой стороны не менее 12 п.

ОФОРМЛЕНИЕ ФОРМУЛ

Формульный текст по составу и построению относится к наиболее сложным для набора видам текста. В состав формул входят условные обозначения математических величин, геометрических объектов, химических элементов, для которых применяются буквы различных алфавитов и начертаний; в формулах используются математические сокращения, знаки действий, цифры, скобки и линейки разных размеров.

Формулы делятся на

Математические:

• однострочные;

• двухстрочные;

• многострочные.

Химические:

• простые;

• структурные (сложные).

Структурные формулы по построению могут быть видов: открытые и кольцевые.

Правила оформления и набора химических формул

Химические формулы отличаются от математических как составом, так и особенностями построения. Химическая формула состоит из сокращенных наименований (символов) химических элементов, цифр и знаков, показывающих определенные взаимодействия и связи между элементами.

Символы химических элементов набирают шрифтами латинского алфавита прямого начертания, цифры в формулах также прямым шрифтом.

Выбор кегля для набора химических формул зависит от числа, сложности и размещения формульных выражений. Формулы, располагающиеся непосредственно в строках текста, воспроизводятся тем же кеглем, что и основной текст. Формулы, вынесенные в отдельные строки, также чаще всего набирают без изменения кегля шрифта.

В изданиях, где много сложных по построению формул (занимающих иногда большую часть страницы), целесообразно все формулы, выведенные из текста, набирать шрифтом меньшего размера (но не ниже кегля 8). Это сделает набор более компактным, длинные и сложные формулы лучше разместятся на полосе, сократиться объем издания.

Наименование химического соединения, которое помещается под формулой, воспроизводят прямым шрифтом уменьшенного кегля (лучше всего кеглем 6) и выключают точно на середине формулы.

В открытых структурных формулах знаки связи (горизонтальные, вертикальные и наклонные) не образуют замкнутых фигур. Эти формулы могут быть построены по горизонтали и вертикали с применением различных знаков связи. Знаки связи выключаются на центр ширины и высоты символа.

В кольцевых формулах при помощи тех же знаков связи образуются замкнутые фигуры. Причем они могут строиться в двух вариантах: в виде фигур, составленных только из знаков связи с примыкающими к ним по углам символами, или в виде фигур, где знаки связи замыкаются на символах.

Правила оформления и набора математических формул

Такие формулы по составляющим их элементам могут быть цифровыми, буквенными и смешанными. Для буквенных обозначений математических величин используются шрифты латинского, греческого и готического алфавитов. Латинские буквы набирают курсивом, чтобы сразу отличить их от похожих букв простого текста, греческие и готические буквы могут применяться как в курсивном, так и в прямом начертании.

Условные сокращения математических терминов (sin, lg и др.) набирают шрифтом латинского алфавита, но прямого начертания.

Сокращенные наименования физических величин, обозначенные буквами латинского или русского алфавита, также воспроизводятся прямым начертанием.

Выбор кегля для набора формул зависит в первую очередь от типа издания и категории читателей, для которых предназначается этот текст. Однострочные формулы в большинстве случаев набираются тем же кеглем шрифта, что и основной текст. Для воспроизведения двухстрочных и многострочных формул в целях большей компактности и экономичности часто используют два размера шрифта: многострочные части формул (числитель и знаменатель) набирают пониженным кеглем по сравнению с основной строкой. Так, при наборе кеглем 10 текста и однострочных формул, а также основных строк многострочных формул числитель и знаменатель последних воспроизводят кеглем 8. Этот прием увеличивает емкость полос набора, но нарушает однотипность в оформлении одинаковых элементов формул.

Для удобства пользования в издании формулы очень часто нумеруются. Порядковые номера формул обычно набирают тем же кеглем, что и основной текст, и ставят к правому краю полосы набора на уровне средней линии формулы, а при переносе — по средней линии последней строки. Для более резкого отделения от самих формул номера заключают в скобки.

Для акцентировки и выделений отдельных формульных элементов или целых выражений чаще всего применяют полужирное начертание шрифта, а также рамки. Иногда используют подчеркивающие полужирные линейки, но это зависит от насыщенности и плотности набора на полосе. Наиболее активным приемом выделения может быть второй цвет, если все издание печатается в две краски.

В зависимости от числа, сложности построения и непосредственности связи с текстом формулы на полосах набора могут включаться в строки текста или выноситься отдельными строками. Самый распространенный прием размещения формул, вынесенных из текста в отдельную строку,— выключка их в красную строку (то есть по центру полосы набора).

Определенную сложность представляют переносы формул, так как непродуманный разрыв формулы может привести к искажению ее содержания. Переносы делают на знаках =, +, -, >, <. Не следует разрывать индексы, показатели степени, дроби, выражения в скобках, относящиеся к знакам корня, интеграла, суммы и произведения. Знак, на котором сделан перенос, повторяют в начале перенесенной строки. Иногда, чтобы избежать переноса или уместить без переноса не подлежащую разрыву часть формулы, прибегают к уменьшению пробелов внутри формулы или кегля шрифта.

Если числитель или знаменатель дроби не умещается в одной строке, то допустимо разместить их в виде строки с переносом и поместить над линейкой или под ней.

При определении размера отбивок нужно исходить из того, что сумма отбивок формулы от текста сверху и снизу должна быть примерно в пределах кегля основного шрифта.

Индексы и показатели степени в многострочной формуле выравнивают по основной линии шрифта.

В многострочной дроби основная линейка должна быть на 4 п. длиннее делительных линеек в числителе и знаменателе.

Пояснения к формулам, которые начинаются словом «где», набирают в одну строку с первым символом и отбивкой от него на полукегельную. Все последующие пояснения выравниваются по линии тире.

Индексы и показатели степени набирают вплотную к выражению, к которому они относятся.

Знак суммы в подключке на верхнюю линию при однострочном показателе степени набирают шрифтом кегль 6 или 8 п., при двухстрочном показатели степени — кегль 10 п.

Скобки используют прямого начертания, кегль скобок должен быть таким, чтобы они могли закрыть все выражение, заключенное в них. Скобки отбивают от предшествующих символов в формуле на 2 п., от символов, заключенных в скобки их не отбивают; показатель степени, помещенный за скобкой от скобки не отбивают. Скобки, идущие подряд не отбивают друг от друга.

Кегль знака корня должен на 2 п. превышать кегль шрифта подкоренного выражения. Линейка (2 п.) над подкоренным выражением должна быть равна его длине или длиннее на 1-2 п.

Знак интеграла набирают шрифтом повышенного кегля: при наборе однострочной формулы кегль 6 п. — шрифтом кегль 12 п., при наборе однострочной формулы кегль 8 или 10 п. — кегль. 14 или 16 п.; в двухстрочных формулах кегль знака интеграла выбирают в зависимости от высоты подынтегрального выражения, причем середина знака должна быть на средней линии формулы. Индексы над знаком интеграла и под ним также набирают кеглем 6 п., приставляют вплотную к знаку интеграла и выключают посередине него. Интеграл так же, как и знак суммы отбивают от предыдущих и последующих элементов формулы на 2 п. Знаки интеграла один от другого не отбивают.

ОФОРМЛЕНИЕ КОЛОНЦИФР

Порядок нумерации страниц в издании. Выбор ширины листа зависит от роли и назначения ее в книге. В детской, в художественной, в словарной — особая акцентировка не нужна, редко пользуется; набирается той же гарнитурой, что и основной текст, на ступень ниже. В учебной, в научных, справочных — достаточно заметной. Достигается местом расположения, кеглем, начертанием (курсив, увеличенный кегель, п/ж). «Удобное место» рекомендуемое — нижнее поле самое большое по размеру. Размещается в наружный край, посередине или вместе с колонтитулом.

Не ставят: на титульном листе, шмуцтитулах, на полосах с аннотацией, посвящением, эпиграфом, на пустых страницах и на концевых (внизу), спусковых (вверху). Исключение: стихотворные сборники.

В научных изданиях на концевых полосах остаются, так как на них могут быть ссылки, оглавление.

Указания о колонцифре даются на поле первой страницы машинописного оригинала.

ОФОРМЛЕНИЕ КОЛОНТИТУЛОВ

Колонтитул дается обычно в изданиях большого объема, имеющих сложную рубрикацию (научные издания, сборники статей, учебники для вузов), или в словарно-справочных. Колонтитул помогает читателю найти нудные части текста. В изданиях сложного типа колонтитул занимает оглавление.

На развороте колонтитул размещается следующим образом: на левой странице обычно даются менее подвижные заголовки (например, фамилии авторов, названия глав, частей), на правой — заголовки, меняющиеся в зависимости от изменения содержания текста на странице. В словарных изданиях колонтитул может отражать содержание не только разворота или страницы, но также и каждой колонки текста.

При выборе шрифта для колонтитула следует учитывать характер всего шрифтового оформления издания. Для колонтитула могут использоваться шрифты светлого прямого строчного и прописного начертания, курсивные и полужирные. Кегль, как правило, берется на одну-две ступени ниже кегля основного текста (за исключением словарных изданий, где кегль остается тот же). От основного текста колонтитул отбивается небольшим пробелом или с пробелом с линейкой.

Колонтитул в большинстве случаев размещается вверху полосы в пределах формата набора и занимает вместе с пробелом две-три строки основного текста, что значительно понижает емкость печатного листа. Размещение колонтитула внизу полосы или на боковом поле делает его несколько менее заметным, но зато не сокращает емкости полосы набора.

Иногда на месте колонтитула вверху полосы набора ставится простая или орнаментальная линейка. Такая линейка называется колонлинейкой. Она служит декоративным украшением полосы набора и применяется чаще всего в изданиях детской и художественной литературы.

ОФОРМЛЕНИЕ ОГЛАВЛЕНИЯ (СОДЕРЖАНИЯ)

Оглавление — указатель рубрик произведения, выпускаемого отдельным изданием.

Содержание — указатель произведений (рассказов, повестей и т.п.), включенных в издание.

Оглавление (или содержание) встречается в каждом издании, состоящем из отдельных частей, глав, рассказов и имеющем систему заголовков (рубрикацию). Оглавление отражает общее построение и характер рубрикации издания (полная или несколько сокращенная). При помощи оглавления читатель может быстро ознакомиться с составом и содержанием книги, а также найти нужную ему часть текста. Но, несмотря, на общий справочный характер оглавления, значимость его в том или ином виде изданий может быть различной, и это будет влиять как на расположение его в издании, так и на конструкцию и акцентировку отдельных частей.

Оглавление (содержание) может размещаться в конце или в начале издания. Расположение его зависит от ряда факторов, главным из которых будут: вид издания, его объем и условия пользования книгой.

Так, в научных, справочных и учебных изданиях оглавление почни всегда целесообразно размещать в начале книги (особенно это относится к книгам большого объема). В изданиях подобного типа оглавление играет очень важную роль как справочный элемент. Читатель пользуется им не только в момент ознакомления с изданием, но и на протяжении всей работы с книгой. Лучше размещать оглавление сразу после титульного листа. При сложной рубрикации (преимущественно в научных и справочных изданиях большого объема) соответствующие части рубрик оглавления иногда дополнительно выносят на шмуцтитулы и даже на начальные полосы.

В детской и художественной литературе чаще всего размещают в конце издания, так как значимость этого текста для читателя в большинстве случаев здесь невелика и основную справочную роль при выборе книги играет обложка и титул. Кроме того, в изданиях этого типа характер оформления «входа» в книгу часто не оставляет места для оглавления.

В отдельных случаях, для быстрого ознакомления читателя с составом книги, наиболее значимые части содержания выносят на внешние элементы издания (суперобложку, обложку, их клапаны) или включают в титульный лист.

В малообъемных брошюрах, рассчитанных на ограниченный срок пользования, место заверстки оглавления часто диктуется удобным для печати листажом. Исходя из этого, оглавление может помещаться и на обороте титульного листа и даже на второй и третьей сторонках обложки.

Формат оглавления обычно определяется сложностью и объемом его текста. Так как оглавление чаще набирается пониженным кеглем, то и формат его обычно дается несколько уже, чем ширина полосы набора. Искусственная разгонка формата оглавления увеличением отточий или пробела понижает восприятие основных текстовых частей оглавления и приводит к композиционной пестроте.

Выбор формата оглавления может зависеть также от конструкции полос набора.

При построении текста оглавления с максимальной наглядностью должна быть выявлена соподчиненность рубрик. Для этого используют как шрифтовые, так и композиционные приемы.

Для выделения главных рубрик могут применятся различные начертания шрифта (полужирные, прописные, курсивные) и даже другая гарнитура. Характер этих шрифтов должен быть тесно связан с оформлением всей системы рубрик данного издания.

Использование различных наборных элементов (линеек, точек, квадратов и др.) в оформлении заголовков книги может найти свое отражение в оформлении оглавления.

Применяя шрифты различной насыщенности и начертания для выявления соподчиненности рубрик, следует избегать пестроты, так как это отрицательно сказывается на восприятии текста оглавления. При небольшом числе равнозначности строк оглавления можно использовать шрифты прописного начертания, несколько увеличивая при этом пробелы между строками.

В обычных случаях укрупнение кегля нецелесообразно, однако при небольшом тексте оглавления и крупном формате книги или необходимости усилить значимость оглавления применяют шрифты того же кегля, которым набран основной текст, или даже шрифты повышенного кегля.

При сложной системе рубрикации наряду со шрифтовыми решениями используют композиционные приемы: разную выключку строк, втяжки, а также отбивки.

Втяжки разного размера дают возможность более наглядно передать соподчиненность рубрик, однако необходимо заметить, что применение втяжек приводит к обратному результату.

Наиболее традиционный прием оформления оглавления — слева перечень рубрик, а справа (отдельной колонкой) нумерация страниц. Рубрики связывают с колонкой цифр при помощи отточий, дефисов или линеек. Возможны варианты и без отточий, но только при несложной системе рубрикации и небольшом расстоянии между рубриками и колонкой цифр.

Расположение колонцифр колонкой слева и свободная выключка строк рубрик по правому краю дают совершенно иной силуэт и несколько большую акцентировку колонцифр.

При любой конструкции оглавления необходимо создать оптимальные условия для пользования им.

ОФОРМЛЕНИЕ УКАЗАТЕЛЕЙ

Указатели помогают читателю быстро получить справку об интересующем его имени, предмете, явлении и т.д., упоминаемом в данном издании.

Указатели могут быть различных видов и систем, но большинство из них строится в алфавитном порядке и представляет собой перечень предметов или имен с указанием страниц, на которых они упоминаются.

В зависимости от объема и сложности построения указателя каждая группа слов, начинающихся с новой буквы алфавита, может отделяться от предыдущей пробелом, увеличенной в первой строке буквой или буквой, поставленной в отдельную строку.

Обычно указатели набирают кеглем на ступень ниже основного текста.

Ссылки на страницы помещают или в подбор к слову или, реже, выравнивают по правому краю колонки текста.

Ссылки на основные страницы целесообразно выделять курсивным или полужирным начертанием шрифта.

Если указатель состоит из общих и частных понятий, то вторые обычно набираются с большим отступом от левого края.

Так как строки указателей обычно короткие, то этот текст лучше набирать в две и даже три колонки.

На первой странице оригинала указателей пишется формат набора, кегль и гарнитура шрифта, размер втяжки или абзацного отступа.

Кроме того, как правило, помечается размер междустрочных пробелов и даются указания о наборе букв алфавита и выделении нумерации основных страниц.

ОФОРМЛЕНИЕ ВЫПУСКНЫХ, НАДВЫПУСКНЫХ ДАННЫХ

Выпускные и надвыпускные данные набираются пониженным кеглем по отношению к основному тексту.

Состав выпускных данных по ГОСТ 7.4 — 95:

Номер лицензии на издательскую деятельность и дата ее выдачи; дата сдачи в набор; дата подписания в печать; формат издания; вид и номер бумаги; гарнитура шрифта основного текста; основной способ печати; объем издания в условных печатных и учетно-издательских листах; тираж; номер заказа полиграфпредприятия; название издательства (имя издателя) и полный почтовый адрес издательства (издателя); название и полный почтовый адрес полиграфпредприятия.

Месторасположение выпускных данных:

Выпускные данные набираются в конце книги, а если на концевой странице для них нет места, их заверстывают вместе с надвыпускными данными на обороте титульного листа, а если и оборот титульного листа занят, то на лице или обороте задней стороны обложки.

Состав надвыпускных данных:

Это данные, которые обычно помещают над выпускными данными (а иногда перед ними — на предшествующей полосе). Они повторяют самые важные сведения об издании: об авторах и составителях, заглавии и содержат некоторые дополнительные сведения: вид издания по целевому назначению, имена и специальность сотрудников издательства, принимавших участие в подготовке и выпуске издания и ответственных за него, а также некоторые другие.

ОФОРМЛЕНИЕ МАКЕТА АННОТИРОВАННОЙ КАРТОЧКИ

Этот макет введен в число элементов выходных сведений по предложению библиотек, чтобы ускорить обработку изданий в библиотеках и сократить срок от поступления издания до его постановки на полку, а также для того, чтобы читатель мог по карточному систематическому каталогу быстрее узнать о появлении книги в библиотеке и по аннотации познакомиться с ее содержанием.

Макет карточки содержит библиографическую запись, состоящую из библиографического описания издания, аннотации, индексов УДК и ББК, авторского знака.

Библиографическое описание набирается кеглем 10, а при его отсутствии первое слово заглавия — строчной полужирного начертания, остальной текст — строчной светлого начертания; текст аннотации — кегле 8 светлый строчной; авторский знак — кеглем 10 светлый; индексы классификации — кеглем 8 полужирного начертания. Размер карточки не более 125Ч75 мм.

Для макета можно рекомендовать место над или под предвыпускными данными на концевой полосе. Если же там для него нет места, то его заверстывают в нижней части оборота титульного листа.

ОФОРМЛЕНИЕ СТИХОТВОРНОГО ТЕКСТА

В зависимости от ритмической организации стиха и его построения в наборной форме различают два типа стихов: классические и свободные.

Можно выделить три основных варианта построения классических стихов:

• Равностопные. Строки одинаковой длины и начинаются от одной вертикали.

• Разностопные. Ритмичное чередование длинных и коротких строк. Группа строк с одинаковым числом стоп имеет свою вертикаль начала чтения. Отступ и новая вертикаль подчеркивают изменение ритма.

• Разностопные с неритмичным чередованием длинных и коротких строк. В стихотворении может быть 45 вертикалей, соответствующих разному размеру строк.

В свободных стихах наиболее распространены следующие варианты построения:

• Ступенчатое построение (лесенкой). Все стихотворные строки начинаются от одной вертикали. Каждая же часть (такт) рифмованной строки идет с новой наборной строки, начинающейся от конца предыдущей. Таким образом, сохраняется связь между отдельными частями одной стихотворной строки (связанная выключка строк).

• Флаговое построение. Все строки и части строк располагаются от одной вертикали независимо от их длинны.

• Смешанное построение, где встречаются и флаговый и ступенчатый варианты.

Стихотворные тексты иногда подразделяются автором на строфы — группы строк, объединенные и ритмически, и по содержанию. В наборе строфы отделяются друг от друга пробелами в пределах 1 – 2 строк кегля основного шрифта.

При выборе формата издания и формата полосы набора для стихотворного текста приходится учитывать не только те факторы, которые влияют на выбор формата для любого прозаического издания, но и особенности построения стихов и главным образом длину стихотворных строк.

Учитывая специфику чтения стихов и заполнения ими полос набора, для стихотворных изданий обычно применяют форматы небольшого размера и чаще удлиренных пропорций: 70Ч108/64, 84Ч108/64. Основное требование, которому должны отвечать формат издания и формат полосы набора поэтического произведения — возможность размещения стихотворных строк без переносов или с наименьшим их числом.

На выбор формата может влиять также длина стихов и тип верстки. Например, если в издании много коротких стихов и начинаются они каждый раз с новой полосы, то следует взять формат меньший по высоте, чем в том случае, когда стихи длинные или когда размещаются они вподверстку.

В большинстве случаев целесообразно устанавливать ширину формата набора исходя из самых длинных строк стихотворного текста. Для этого подсчитывают число знаков в самой длинной строке и в зависимости от выбранной гарнитуры и кегля шрифта определяют формат, в котором строка поместится без переноса. Для того чтобы избежать возможной перегрузки правых сторон полос набора при размещении стихов по центральной оси, можно немного увеличить формат по сравнению с самой длинной строкой.

В тех случаях, когда в стихотворных текстах немного длинных строк или расчет по самым длинным строкам приводит к нецелесообразному по ширине формату, ширину полосы набора определяют по длине большинства средних строк, допуская переносы для самых длинных. Высоту полосы набора тоже следует увязывать с длиной большинства строк стихотворного текста. Так, если в издании преобладают короткие строки, создающие в основном загруженные колонки текста и широкие боковые поля, надо и высоту полосы набора несколько уменьшить.

Формат полосы обычно согласуют с гарнитурой и кеглем шрифта. Чтобы избежать лишних переносов, для набора стихов в небольших форматах лучше использовать более емкие гарнитуры или уменьшенный кегль шрифта.

ОФОРМЛЕНИЕ ДРАМАТИЧЕСКИХ ПРОИЗВЕДЕНИЙ

Драматический текст отличается от других видов текста тем, что состоит из реплик, имен действующих лиц и ремарок. Основной текст — это реплики. Они могут быть написаны прозой или стихами.

Из-за членения текста на отдельные реплики, ремарки и наличия в связи с этим большого числа пробелов силуэт драматического текста на книжной странице всегда будет несколько раздробленным, нечетким. Из-за сложности построения читать такой текст очень трудно.

Исходя из данных особенностей необходимо:

• Графически и композиционно так построить полосу набора, чтобы помочь читателю быстро разобраться во всех элементах текста и облегчить прочтение реплик; имена действующих лиц и ремарки, при достаточном выделении их, должны восприниматься как вспомогательные тексты.

• Используя шрифтовые и композиционные приемы для отделения и выделения этих элементов текста, стремиться к сохранению общей графической целостности в оформлении полос и разворотов.

Выбирая гарнитуру и кегель шрифта, следует ориентироваться прежде всего на текст реплик. Для того, чтобы избежать излишней графической пестроты на полосе, шрифты для набора всех элементов драматического текста берут одной гарнитуры. Выделения делаются за счет применения различного начертания, насыщенности и уменьшения кегля шрифта.

Реплики набирают шрифтом прямого светлого начертания. Имена действующих лиц обычно выделяют разрядкой, реже капителью, прописным или полужирным начертанием. Ремарки встречаются двух видов: пояснения по ходу всего действия — внешние, и замечания, относящиеся к действующему лицу — внутренние.

Внешние ремарки размещаются отдельными строками и набираются кеглем на ступень ниже шрифта реплик. Внутренние ремарки в прозаическом тексте помещают в подбор к имени действующего лица или к реплике и набирают курсивом в скобках (без изменения кегля шрифта). В начале драматического произведения обычно дается список действующих лиц. Чтобы подчеркнуть его особую роль, список выделяют из основного текста и отделяют композиционными и шрифтовыми приемами. Формат набора и кегль шрифта списка обычно меньше, чем набор основного текста пьесы.

РАБОТА НАД ВЕРСТКОЙ

Работа технического редактора над версткой состоит из следующих операций:

• проверка технического качества набора и верстки и внесение в верстку соответствующих указаний;

• проверка соответствия набора и верстки разметке оригинала, внесение указаний об исправлении недочетов;

• анализ и ликвидация последствий авторской и редакторской правки;

• проверка колонцифр;

• приведение объема издания в соответствие с «технологически» удобным объемом.

Последовательность операций может меняться, но все они должны быть выполнены.

Технический редактор обязан проверить:

• Соответствие набора указаниям в спецификации и разметки в оригинале.

• Равномерность апрошей (зрительную).

• Отсутствие «коридоров».

• Одинаковость абзацных отступов.

• Отсутствие более пяти строк с переносами подряд.

• Части текста, набранные более крупным шрифтом, должны быть выровнены по нижней линии шрифта.

• Одинаковость междустрочных пробелов.

• Отсутствие переносов в заголовках, одинаковая ширина «форточек».

• Отсутствие букв из других гарнитур.

• Равные промежутки в отточиях в содержании или оглавлении.

• Соблюдение единообразия оформления таблиц и выводов (если есть), а также размерность шрифтов, которыми они набраны, и другие правила набора таблиц и выводов.

• Соблюдение правил набора формульного текста.

• Соблюдение правил верстки: одинаковая высота всех полос; отсутствие «висячих строк»; одинаковый размер спусков; пробел от рубрики до предыдущего текста должен быть больше пробела от рубрики до следующего; если текст в концевой строке перед рубрикой не доходит до ее левого края, такая строка считается пробельной; заверстываемые рубрики вместе с отбивками должны быть кратны кеглю шрифта, которым набран основной текст; над или под рубриками «в разрез», вначале или в конце полосы следует заверстывать не менее трех строк основного текста; лежачие таблицы на четных полосах располагают заголовком в наружное поле, на нечетных — в корешковое; нельзя заверстывать рисунок раньше ссылки на него в тексте; нельзя размещать иллюстрации на начальных и концевых полосах (за исключением заставок и концовок); минимальный размер оборки в квадратах выражается числом, полученным в результате деления кегля данного шрифта на 4.

Сверстанные полосы, пройдя редакторскую и авторскую правки, снова попадают к техническому редактору в виде рабочего экземпляра издания. На этом этапе задача технического редактора — устранить последствия исправлений, нарушающих верстку (вставка/выкидка слов или строк и т. п.) Существует несколько приемов, при помощи которых можно избежать переверстки всего издания:

• вгонка или выгонка строки;

• переборка отдельных элементов (например, таблиц) так, чтобы они занимали больше или меньше места;

• изменение расположения иллюстраций на полосе с целью увеличения/уменьшения количества текста;

• создание лишней полосы или выкидка одной из полос;

• незначительные изменения отбивок элементов от текста.

Задача технического редактора — свести переверстку к минимуму, сохранив при этом техническое и эстетическое качество верстки.

Работая над версткой, технический редактор должен определить объем будущего издания в физических и условных печатных листах, а также привести число страниц издания к технологически удобному объему.

Технический редактор определяет количество накидок и вклеек и их расположение, делает соответствующие пометки на полях верстки. На титульном листе указывается количество дополнительных элементов тетрадей.

ИЛЛЮСТРАЦИИ, ИХ ЗНАЧЕНИЙ В ИЗДАНИИ

Иллюстрация (от лат. illustratio) — освещение, изображение чего-либо. Под книжной иллюстрацией обычно понимают изображение, дополняющее или поясняющее словесный текст. С производственной точки зрения иллюстрационными оригиналами в издательствах являются все те оригиналы, которые не предназначены для набора, а служат для изготовления иллюстрационных форм, независимо от того, что на них изображено (рисунки, буквы, слова, фразы, структурные хим. формулы и т. д.)

Роли, исполняемые иллюстрациями в изданиях, очень многообразны. Ряд иллюстраций сопровождает текст, расширяя и дополняя его, как бы «переводя» то, о чем говорится в тексте словами, в рисунок.

В изданиях, посвященных анализу произведений изобразительного искусства, наоборот, текст комментирует и расширяет те сведения, которые читатель получит от иллюстрации. Иллюстрации могут дополнять текст, но не «переводя» его в изображение, а показывая какие-то новые предметы, которые в этом тексте не упомянуты.

Текст и иллюстрация могут быть так связаны между собой, что говорить о них отдельно просто нельзя. Например, когда описание какого-нибудь механизма составлено так, что текст невозможно понять без иллюстрации; в то же время и существо иллюстрации нельзя понять, не читая текста. Роль изображений, имитирующих наборные элементы в издании, иная. Такие изображения призваны восполнить те места в тексте, которые по каким-либо причинам нельзя набрать.

Одни иллюстрации помещаются в издание для того, чтобы читатель мог изучить те или иные особенности изображенного. Такие рисунки являются как бы «описанием» предметов или явлений, они носят название познавательных иллюстраций. Другой группой будут иллюстрации, которые помещаются в издание для того, чтобы в зрительных формах раскрыть образы, созданные писателем. Такие иллюстрации называют художественно-образными.

В книге встречаются и такие изображения, основной задачей которых является украшение книги. Такие изображения могут нести очень небольшую познавательную нагрузку и выполнять узкие художественно-образные задачи. Их называют декоративными.

СПОСОБЫ РАЗМЕЩЕНИЯ ИЛЛЮСТРАЦИЙ В ИЗДАНИИ

От размещения иллюстраций в издании во многом зависит удобство пользования книгой, а иногда и правильность понимания текста. Размещение иллюстраций в книге определяется тремя основными факторами:

• Необходимость расположения иллюстраций в непосредственной близости с текстом, к которому они относятся (наиболее важный).

• Стремление поставить иллюстрацию на наиболее удобное и заметное для читателя место на странице, на развороте и в книге.

• Стремление учесть взаимосвязь между шрифтом, организованным в полосу, а так же полями и иллюстрациями и придать этому комплексу гармоническую и выразительную форму.

Обязательно располагаются возле «своего» текста иллюстрации, имитирующие текстовые элементы издания, а так же иллюстрации, которые должны заверстываться непосредственно в строку текста и иллюстрации, по содержанию составляющие единое целое со словесным текстом.

К другой группе относят иллюстрации, которые желательно расположить как можно ближе к своему тексту, но в случае необходимости они могут быть несколько «оторваны» от своего места. Нормальным считается размещение таких иллюстраций в пределах одного разворота со ссылкой на них. В том случае, если так заверстать иллюстрацию не удается, она может быть размещена на следующем за ссылкой развороте. Иллюстраций такого типа — подавляющее большинство как в изданиях художественной литературы, так и в научной, научно-популярной, технической книге.

Третью группу составляют иллюстрации, которые размещаются со значительным «отрывом» от своих ссылок. Например, если в книге все иллюстрации собраны в альбоме в конце, начале или середине книги, они заведомо расположены с «отрывом» от тех мест текста, к которым относятся.

Иллюстрацию можно рассматривать и с точки зрения места, которое она занимает на полосе набора. Различают иллюстрации, заверстанные на всю ширину полосы набора (форматные), и иллюстрации, которые до ширины формата дополняются текстом (оборочные). Они могут располагаться в границах полосы набора, с выходом на поля, могут быть поставлены «под обрез» (если это не искажает смысла иллюстрации).

Рис. 15. Варианты верстки иллюстраций

Иллюстрация с подписью может быть помещена на странице без текста (полосная), или занимать разворот двух смежных страниц (разворотная). Любые иллюстрации, не занимающие по высоте всей полосы набора, могут быть заверстаны так, что будут закрыты строками основного текста только с одной стороны (открытые). Если иллюстрация прикрыта текстом с двух сторон, такое размещение называют закрытым. Иллюстрация, закрытая текстом с двух сторон — глухая, используется при многоколонной композиции полосы, по преимуществу в журналах. С точки зрения комплектовки блока различают иллюстрации, отпечатанные на вкладках. На вкладках обычно печатают те иллюстрации, которые по каким либо причинам нельзя печатать вместе со всей тетрадью (иллюстрацию необходимо напечатать на бумаге более хорошего качества или одну иллюстрацию в издании необходимо сделать цветной и т. д.). Печатают отдельно и размещают вкладкой также иллюстрации большего формата, чем само издание. Вкладки бывают нескольких видов: лист, приклеенный к корешку любой страницы тетради, называют вклейкой; сфальцованный в один сгиб лист, одетый на книжную тетрадь — накидкой. Собственно вкладкой называют сфальцованный лист, вложенный в середину книжной тетради.

Рис. 16. Варианты верстки иллюстраций

Рис. 17. Варианты верстки иллюстраций

ОФОРМЛЕНИЕ ПОДРИСУНОЧНЫХ ПОДПИСЕЙ

Очень часто иллюстрации сопровождается специальными подписями. Построение подписей в разных изданиях неодинаково: есть подписи, сообщающие только номер рисунка в издании, есть подписи развернутые, комментирующие рисунок. Объем подписей также различен — есть подписи в одну строку, есть подписи в 15 – 20 строк.

Вот примерный состав элементов подписи в наиболее полном виде:

• Условное обозначение иллюстрации — слово Рис.;

• Номер иллюстрации: Рис. 5.;

• Словесное определение темы иллюстрации.

• Легенда — сведения о месте хранения оригинала иллюстрации, его художественных и технических особенностях, дате создания и т. д.;

• Экспликация — расшифровка условных обозначений на иллюстрации или пояснение необозначенных деталей, лиц, изображений;

• Комментарий к иллюстрации, если почему-либо он не уместен в основном тексте.

Набор элементов подписи зависит от вида иллюстрации, вида издания, обозначений на иллюстрации. Следует помнить, что подрисуночная подпись является неотрывной частью иллюстрации и все замыслы заверстки иллюстраций должны соответствовать особенностям подписей под рисунками. Есть много разнообразных способов размещения подписей (по отношению к рисункам). Наиболее распространенный — расположение подписи непосредственно под рисунком. Иногда подпись помещают сбоку от иллюстрации, иногда — сверху. Изредка, когда в издании очень много иллюстраций, а подписи к ним разной длинны, используют прием «двойных» подписей. Рядом с каждой иллюстрацией проставляют их номера, а подписи «собирают» в одно место. Номера, проставляемые под иллюстрациями, повторяют и в подписях.

Подпись всегда начинают с прописной буквы, независимо от того, какой элемент идет первым; экспликацию — со строчной буквы. В конце подписи точку не ставят, за исключением случаев, когда подпись представляет собой цитату. Подписи к иллюстрациям рекомендуется набирать шрифтом меньшего кегля по сравнению со шрифтом основного текста, однако при наборе основного текста кг. 8 и менее размер шрифта подписей не уменьшают. Экспликацию и легенду рекомендуется набирать шрифтом меньшего кегля по сравнению со шрифтом основной подписи. Цифровые и буквенные обозначения, поясняемые в основной подписи и в экспликации, выделяют курсивом.

Подписи без графического различения структурных частей менее выразительны, и поэтому предпочтительно графически разделять их. Для этого чаще всего выделяют шрифтом тему иллюстрации: набирают прописным или шрифтом большего кегля, чем остальная часть подписи, и выключают в отдельную строку или строки.

В подписях к научно-техническим иллюстрациям с экспликацией последнюю начинают с новой строки и набирают шрифтом более мелкого кегля, чем предшествующую часть подписи. Желательно начинать каждую группу экспликации с новой строки. Слово Рис. и номер для большей различимости, т. к. они служат поисковыми знаками, также выделяют шрифтом, чаще всего курсивом.

По техническим правилам верстки подпись по формату не должна превышать ширину изображения, кроме случаев, когда число строк подписи больше трех и при ширине изображения, меньшей, чем длина строки основного текста, допускается набор подписи на формат строки основного текста. Слово Рис. от номера и номер от текста тематической части подписи по техническим правилам набора должны быть отбиты на полукегельную.

Отбивают подпись от иллюстрации на размер, меньший, чем отбивка подписи от текста. Между основной частью подписи и экспликацией или легендой, набранной шрифтом уменьшенного кегля, делают отбивку в 2 п. (при отсутствии иных указаний издательства).

Подпись может быть размещена в оборке, где ее обычно набирают на полный формат оборки и отбивают от основного текста тонкой линейкой.

Решая принцип размещения в издании иллюстраций и подрисуночных подписей, нельзя забывать и о том, что все элементы издания составляют единое целое — книгу, и должны быть оформлены по единому плану, по принципу подобия или по принципу контраста. Могут быть использованы приемы симметричного и ассиметричного размещения элементов издания.

ОФОРМЛЕНИЕ ИЛЛЮСТРАЦИОННЫХ ОРИГИНАЛОВ

В ходе разметки готовых иллюстраций должны быть указаны: масштаб уменьшения (на обороте каждой иллюстрации карандашом в верхнем правом углу), особенности размещения каждой иллюстрации (в оригинале чернилами против ссылки на соответствующий рисунок), формат набора каждой подрисуночной подписи.

Верстка текста и иллюстраций — это процесс организации книжных страниц и разворотов с учетом удобств для читателя и гармоничной системы построения всей книги. При верстке иллюстраций решается композиционная задача размещения изображений в связи с текстом и полями страниц, то есть компонуются три разнохарактерных элемента книги: иллюстрация, набор и поля. Различные виды верстки иллюстраций дают оформителю богатые возможности для того, чтобы наиболее выразительно располагать иллюстрационный материал, учитывать особенности иллюстраций, вырабатывать систему построения страниц, разворотов и всей книги.

Очень важно при выборе видов верстки иллюстраций для определенной книги решить проблему сочетания, соседства различных видов верстки. Используют этот прием в тех случаях, когда иллюстрационный материал не однороден, разнохарактерен.

При заверстке иллюстраций на полосе необходимо соблюдать следующие правила:

• Иллюстрация вместе с отбивками должна занимать целое число строк основного текста.

• Не должно быть косо поставленных иллюстраций.

• Иллюстрация должна быть заверстана как можно ближе к ссылке на нее. Нельзя ставить рисунок раньше ссылки, особенно если рисунок и ссылка на разных разворотах.

• Не следует помещать иллюстрации на начальных и концевых полосах (кроме заставок и концовок).

• При верстке иллюстрации вразрез, над нею не должна оставаться начальная, а под нею — концевая строки абзаца.

• Пробел (отбивка) между иллюстрацией и подписью должен быть несколько меньше, чем между подписью и следующим за ней текстом.

• Минимальный размер оборки в квадратах выражается числом, полученным от деления кегля данного шрифта на 4, но он должен быть не менее 1 1/2 квадрата.

• Не следует ставить рисунки одинаковой ширины в пределах одного издания и в оборку и без оборки.

ТЕХНИЧЕСКАЯ ИЗДАТЕЛЬСКАЯ СПЕЦИФИКАЦИЯ

Работа над оригиналами заканчивается заполнением издательской спецификацией. Этот документ предназначен для типографии. Он дает возможность ее сотрудникам, планирующим работу в цехах типографии, ознакомиться с особенностями будущего издания.

Издательская спецификация — официальный документ. Типография, принимая к производству работу, анализирует ее по разметке в оригинале и спецификации.

Как же строится издательская спецификация?

Первая часть спецификации — общая: в ней указываются фамилия автора и название издания, объем и формат издания, его тираж. Все эти данные в бланке спецификации заполняются в соответствии с документом, получаемым техническим редактором вместе с рукописью.

Вторая часть спецификации — характеристика будущего издания с точки зрения его набора. Формат набора, формат верстки и величина абзацного отступа, гарнитуры и кегли используемых шрифтов, характер внутритекстовых выделений и другие сведения в окончательном виде определяются только после завершения разметки машинописных оригиналов. При наличии макетов в спецификации можно просто указать, что выполнять такой-то элемент следует в соответствии с макетом.

Третьей частью спецификации будут сведения о печати будущего издания. Эти сведения представляют большой интерес для работников типографии, так как по разметке оригинала трудно установить особенности его воспроизведения.

Ряд пунктов спецификации, касающихся печати издания, заполняются в соответствии с существующими нормами и правилами. Таких правил и норм довольно много. Особенно много затруднений вызывают пункты о спуске формы для того или иного способа фальцовки, следует помнить, что чаще всего следует указывать число полос для спуска формы, соответствующее доле листа. Отдельно заполняются графы спецификации о печати обложки и вклеек, накидок или вкладок.

Следующий раздел спецификации («брошюровка») касается фальцовки листов и обложки. Если издание планируется выпускать в переплете, то все сведения о нем сообщаются в специальном разделе спецификации. Следует предостеречь от заполнения граф, касающихся ширины корешка. Точно установить ширину корешка при разметке оригинала трудно — окончательный объем издания в страницах станет ясен только после подписания его в печать.

Спецификация должна быть подписана художественным и техническим редакторами. Заполняется спецификация в нескольких экземплярах, один из которых должен храниться у технического редактора до выхода книги в свет.

В ряде случаев, кроме спецификации, заполняется специальный бланк указаний к верстке. Указание к верстке чаще всего заполняют при граночном методе издания и прикладывают к граночному макету.

Заполнением издательской спецификации заканчивается работа по разметке оригиналов.

Для получения тетрадей в брошюровочном цехе бумажные листы предварительно разрезают на части, а затем фальцуют. Таким образом, тетрадь получают из части бумажного листа, которая называется листом для фальцовки.

Первая страница каждой тетради в левом нижнем углу имеет цифровую, метку — главную сигнатуру, которая обозначает порядковый номер листа для фальцовки, а рядом с сигнатурой проставляется норма — фамилия автора, название произведения или номер типографского заказа. Это делается для того, чтобы в типографии, где печатается большое количество книг, листы одного издания не попали в другое.

Рисунок 19. Расположение контрольных меток на корешке: 1 — потетрадные метки, 2 — позаказные метки

Порядковые номера листов облегчают контроль за комплектовкой. Для этой же цели каждый лист для фальцовки имеет две метки — потетрадную и позаказную (рис. 19).    Потетрадная метка расположена в середине корешкового поля между первой и последней полосами текста. Эти метки в каждом последующем листе для фальцовки смещены одна относительно другой. Расположение потетрадных меток в скомплектованном блоке в виде лесенки с равномерным чередованием ступенек свидетельствует о правильности комплектовки блока.

Позаказная метка во всех листах для фальцовки ставится в середине корешкового ПОЛЯ в месте, установленном для данного издания. Расположение позаказных меток из всех тетрадей скомплектованного блока на одной линии, идущей поперек корешка, свидетельствует о том, что в блок не попали тетради другого издания

ТИПЫ ОБЛОЖЕК И ПЕРЕПЛЕТНЫХ КРЫШЕК

Издание в обложке состоит из книжного блока и обложки, которая прикрепляется к блоку проволокой или клеем.

Издание в переплетной крышке (рис. 20) имеет более сложную конструкцию. Оно состоит из книжного блока и переплетной крышки. Чаще всего размеры переплетных крышек несколько превышают формат блока, поэтому после вставки блока выступающие края крышки образуют канты.    Некоторые-издания имеют суперобложку — бумажную обложку, обычно с красочной иллюстрацией, надеваемую поверх переплетной крышки. Она предохраняет ценные переплеты от порчи и нередко используется издательством для рекламной информации.



 Рисунок 20. Книжный блок: К — корешок; 1 — книжные тетради, 2 — форзац, 3 — корешковый материал, 4 — каптал, 5 — бумажная полоска, 6 — ленточка-закладка (ляссе)

   Книжный блок (рис. 20) составляется из тетрадей, подобранных комплект и скрепленных между собой в корешке: Связь блока с крышкой осуществляется корешковым материалом (обычно марля) и бумажными форзацами — согнутыми вдвое листами бумаги. В корешке книжного блока под переплетом сверху и снизу подклеены кусочки цветной тесьмы:— капталы. При ручном переплете корешок блока сверху и снизу можно обшить шелковым шнуром, скрепляющим концы тетрадей. На корешок блока для придания ему устойчивости наклеивается полоска бумаги. У некоторых книг подарочного типа имеется ленточка-закладка, называемая ляссе.



Рисунок 21. Цельная переплетная крышка:   1— картонные сторонки, 2— шпация, 3 — отстав, 4— покровный материал, 5— расстав

Типы обложек и переплетных крышек по ГОСТ 22 240-76. Элементы, размещаемые на обложке, переплетной крышке, суперобложке согласно ГОСТу 7.4-87

• Обложки для крытья внакидку (Тип 1);

• Обложка для обыкновенного крытья (Тип 2);

• Обложка для крытья в роспуск (Тип 3);

• Составная обложка с окантованным корешком (Тип 4);

• Переплетная крышка составная (Тип 5). Картонные сторонки и отстав соединены корешком из одного вида материала, а сторонки покрыты другим видом материала;

• Переплетная крышка из одной детали (Тип 6). Состоит из одного материала;

• Переплетная крышка цельнокрытая (Тип 7);

• Переплетная крышка с накладными сторонками и накладным корешком (Тип 8). Картонные сторонки покрыты материалом с загибкой с четырех сторон. Корешок покрыт материалом с загибкой с двух сторон (сверху и снизу);

• Переплетная крышка с накладными стоками и окантованным корешком (Тип 9): Картонные сторонки покрыты материалом с загибкой с четырех сторон. Корешком служит материал окантовки.

ГОСТ 7.84-2002

1.Элементы, размещаемые на обложке, переплетной крышке, суперобложке:

1.1. Первая страница обложки. Передняя сторонка переплета:

• на левой стороне обложки, суперобложки или на передней сторонке переплета обязательно приводят: или автора (авторов), заглавие издания. Количество авторов на первой странице обложки, суперобложки или на передней сторонке переплета должно соответствовать количеству авторов, указанных на титульном листе издания и, как правило, не должно превышать трех;

• на первой странице обложки, суперобложки или на передней сторонке переплета официальных и нормативных изданий обязательно приводят: наименование официального учреждения, имя автора (авторов), заглавие издания;

• на первой странице обложки, суперобложки или на передней сторонке переплета многотомных изданий обязательно приводят: имя автора (авторов), заглавие издания, обозначение и номер тома;

• на первой странице обложки, суперобложки или передней сторонки переплета периодических и продолжающихся изданий должны быть указаны: номер ISBN (в правом верхнем углу), порядковый номер издания, год выпуска издания;

• издатель может приводить на первой странице обложки, суперобложки или на передней стороне переплета все выходные сведения, которые указаны на титульном листе издания;

• при отсутствии титульного листа на первой странице обложки приводят все необходимые выходные сведения.

ОФОРМЛЕНИЕ ОБЛОЖЕК

Обложка— простейшее внешнее покрытие печатного издания. Состоит обложка из двух сторонок, а в изданиях объемом больше 64 страниц имеет корешковую часть.

На сторонках обложки размещают— текстовые (согласно ГОСТу 7.4-86) и изобразительные (штриховые, полутоновые и комбинированные) элементы любой степени красочности, характеризующие издание и, в нужных случаях, придающие ему рекламный вид.

Размеры живописного поля сторонок обложки равны размеру блока книги после подрезки, а толщина корешка зависит от толщины блока. Элементы оформления обложки, выпускаемые под обрез, должны иметь запас на подрезку не менее 3-5 мм. При достаточной толщине блока на корешке обложки типа 3 могут быть размещены текстовые или изобразительные элементы. Изображение на обложку различной красочности может быть нанесено любым способом печати. Обложки, как и суперобложки, лакируют, целофанируют или припрессовывают к ним прозрачные пленки. Репродукционные оригиналы на обложку готовят так же, как и на суперобложку. В некоторых случаях для изданий объемом больше 64 страниц, выпускаемых в бумажных обложках, изготовляют орнаментальный или текстовой оригинал корешка.

Определение формата:

• По высоте обложка равна высоте блока издания после обрезки;

• По ширине: ширина блока издания Ч 2 (для обложки тип 1);

• По ширине: ширина блока издания Ч 2 + ширина корешка блока издания (для обложек тип 2 и 3).

Правила разметки оригиналов на текстовую часть обложки:

Наборную обложку размечают по тем же правилам и теми же приемами, что и титул. Однако для обложки выбирают обычно шрифты более интенсивного начертания (полужирные и жирные) или более крупных кеглей. Желательно, чтобы композиционное решение обложки было увязано с оформлением титула. Если издание выпускается в мягкой обложке с толщиной корешка не менее 5 – 7 мм, можно одновременно с обложкой разметить наборный корешок.

В оформлении наборных обложек могут широко применяться различные линейки, наборные, орнаментальные украшения, заливные, растровые и орнаментальные фоны. Можно также все элементы обложки или часть их сначала набрать, а затем с четкого приправленного оттиска набора сделать репродукционную форму-выворотку. Для этого на приправленном оттиске очерчивают границу плашки, затем вне ее границ указывают способ изготовления репродукционной формы, масштаб и пишут: выворотка. Определяя границы плашки, учитывают изменение масштаба, а для обложки и ее характер. Набор может быть выполнен в натуру (1:1) и в более крупном кегле для последующего уменьшения. Если плашку-выворотку надо выпустить под обрез, ее размер следует увеличить для обложек типа 1 и 3 в сторону подрезки на 3 – 5 мм.

Оформляя наборные обложки, заранее определяют, будут они печататься одним цветом или в несколько красок, и устанавливают цвет для каждого элемента.

ОФОРМЛЕНИЕ ПЕРЕПЛЕТНЫХ КРЫШЕК

Оформление переплетных крышек с бумажным покрытием:

Лакирование— это процесс нанесения на поверхность лаковых композиций, которые образуют в результате испарения растворителей гладкие прозрачные пленки толщиной 20-40 мм.

Лаки, используемые в полиграфическом производстве, чаще всего представляют собой раствор пленкообразующих веществ в органических растворителях или в воде. Лаки должны обладать хорошей адгезией к бумажному и красочному слою, быть химически нейтральными к ним, не вызывать изменения цвета изображения оттиска и не изменять свои свойства под влиянием окружающей среды. Лакировать можно оттиски, полученные любым способом печати на глазированной и мелованной бумагах. Состав лака выбирается в соответствии со свойствами лакируемой поверхности, ее назначением и условиями эксплуатации.

Припрессовка пленки к оттискам — процесс создания на оттиске полимерного прозрачного покрытия за счет припрессовки готовых пленок, переноса термопластического материала с основы или нанесение расплавов полимера. Наибольшее применение получил способ припрессовки готовых пленок, которые соединяются с оттиском, клеем, наносимым на пленку. Для этой цели используют преимущественно лавсановые и полипропиленовые пленки (толщиной около 20 мм), обладающие необходимыми физико-химическими, механическими и оптическими свойствами.

Печатание металлизированными красками — аналогично печатанию обычными красками, в связи с этим отнесение его к отделочным процессам является условным. Печатание металлизированными красками ведется на листовых машинах обычно способами высокой, плоской, офсетной, флексографской и трафаретной печати с использованием красок, содержащих мелкодисперсные порошки бронзы или алюминия. При этом печатать нужно на бумаге с гладкой поверхностью.

Бронзирование оттисков— это процесс нанесения на отдельные участки изображения оттиска мелкодисперсного порошка бронзы или алюминия, которые имитируют благородные металлы (Ag и Аu). Бронзировать можно оттиски, полученные любым способом печати на хорошо проклеенной высокогладкой бумаги сомкнутой поверхности.

Также к способам отделки переплетных крышек с бумажным покрытием можно отнести:

• тиснение металлизированной фольгой;

• бескрасочное тиснение;

• трафаретная печать;

• высокая печать;

• офсетная печать;

• рельефное тиснение.

Оформление переплетных крышек с тканевым покрытием:

Тиснение металлизированной фольгой — это процесс горячего переноса при определенном давлении металлизированной пленки с промежуточной основы на оттиск. В зависимости от вида фольги, изображение может имитировать цвет и блеск золота или серебра.

Бескрасочное тиснение — это процесс получения изображения за счет деформации оттисков под воздействием давления и нагревания.

Рельефное тиснение (конгревное) — изображение образуется благодаря остаточной деформации материала крышки под действием давления и нагрева.

Печатание переплетными красками— это наиболее экономичный, простой и распространенный способ отделки переплетных крышек. Технология печатания красками на переплетных крышках почти не отличается от технологи печатания способом высокой печати. Для печатания на крышках используют специальные переплетные краски, которые должны удовлетворять следующим основным технологическим требованиям: прочно закрепляться на наружном материале переплетной крышки с образованием эластичной пленки; обладать высокой кроющей способностью; быть светопрочными; иметь большую вязкость, чтобы при печатании не выдавливаться за края печатающих элементов штампа.

Трафаретная печать — форма трафаретной печати представляет собой сетку, натянутую на прямоугольную раму. Пробельные элементы закрывают слоем, который не пропускает краску. Печатающие элементы открыты, и через них в процессе печатания краска из красочного устройства ракелем продавливается на поверхность крышки. В результате создается изображение, все элементы которого образованы красочным слоем одинаковой толщины.

В отличии от классических способов печати трафаретная печать позволяет наносить на запечатываемую поверхность очень толстый слой краски (8-200 мкм). Оттиски с таким слоем краски характеризуются высокой насыщенностью, яркостью и создают эффект объемного изображения. Также применяются такие виды оформления как:

• высокая печать;

• офсетная печать;

• другие виды тиснения фольгой.

Определение формата переплетной крышки:

Картонные сторонки по высоте равны: высота блока + 6 мм

Картонные сторонки по ширине равны: ширине блока — 2 мм

Отстав:

а) по высоте равен высоте картонных сторонок + 35 мм;

б) по ширине равен толщине блока.

Сравнительные таблицы изменения стоимости 1 экземпляра, в зависимости от тиража НА ПРИМЕРЕ ЦЕН 2008 ГОДА

ТВЕРДЫЙ ПЕРЕПЛЕТ

Книги в твердом переплете (формат: А5(60х84/16), 7Б/7БЦ), с прошивкой на ниткошвейном оборудовании

Обложка 7Б/7БЦ (с тиснением или цветная с ламинацией); блок черно-белый (1+1); бумага: офсет, 80 гр/м2; ниткошвейное скрепление	Тираж
	10	20	50	100
100 страниц	160 руб/экз	140 руб/экз	130 руб/экз	100 руб/экз
150 страниц	230 руб/экз	210 руб/экз	190 руб/экз	150 руб/экз
200 страниц	320 руб/экз	280 руб/экз	250 руб/экз	200 руб/экз
250 страниц	400 руб/экз	330 руб/экз	320 руб/экз	250 руб/экз
300 страниц	480 руб/экз	420 руб/экз	390 руб/экз	200 руб/экз
400 страниц	590 руб/экз	550 руб/экз	500 руб/экз	400 руб/экз
