Типы приводов компрессорных установок. Выбор приводов. Электрический привод компрессоров. Типы электродвигателей. (стр.33)
Привод – это устройство для приведения в действие машин и механизмов, состоящее из источника энергии (двигателя), передаточного механизма и аппаратуры управления. Привод компрессора включает в себя двигатель ( основная часть), механизм передачи движения от двигателя к валу компрессора и аппаратуру управления. В большинстве случаев приводом поршневого компрессора служит электродвигатель или двигатель внутреннего сгорания. В редких случаях они приводятся в движение от паровой турбины (через редуктор) или с помощью гидропривода (в установках сверхвысокого давления). Привод от электродвигателя имеет наибольшее распространение.
В зависимости от применяемых двигателей компрессоров:
- Электропривод. Компрессоры сравнительно малой мощности оснащаются асинхронными электродвигателями, мощностью от 100 до 1000 кВт — асинхронными и синхронными электродвигателями, причем предпочтение отдается синхронным двигателям. Для привода крупных оппозитных компрессоров отечественного производства применяются специальные синхронные быстроходные электродвигатели мощностью от 250 до 6300 кВт.
- Привод от двигателя внутреннего сгорания. Для передвижных компрессорных установок часто используются двигатели внутреннего сгорания, работающие на жидком топливе, дизельные (более экономичны, используют более дешевое топливо, применяются в передвижных, иногда и стационарных компрессорах средней производительности).
- Газотурбинный привод – источник энергии является газовая турбина. Газомоторные компрессоры представляют собой агрегаты, в которых газовый двигатель и компрессор объединены общими станиной и коленчатым валом. Наиболее широко распространены газомоторные компрессоры с вертикально или V-образно расположенными силовыми цилиндрами и с горизонтальными компрессорными цилиндрами.
Приводы компрессоров должны удовлетворять следующим требованиям:
-быть простыми по конструкции, надежными в работе, экономичными, иметь высокую степень автоматизации и гибкие характеристики, т. е. иметь способность привода автоматически приспосабливаться к изменяющимся в процессе работы условиям с обеспечением наиболее экономичного использования мощности. Выбор типа привода проводят на основе технико-экономических расчетов и технических соображений.
Промежуточные звенья приводов: соединительные муфты, ременные передачи, редуктора.

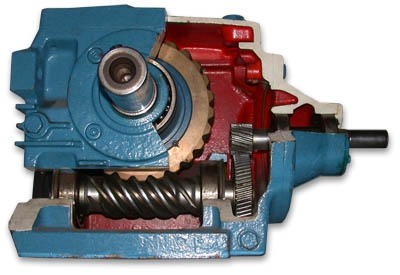

Редуктор – это механизм, состоящий из зубчатых или червячных передач, заключённый в отдельный закрытый корпус и работающий в масляной ванне. Назначение редуктора – понижение частоты вращения и соответственно повышение вращающего момента ведомого вала по сравнению с валом ведущим.
Редуктор состоит из корпуса (литого чугунного или сварного стального), в котором помещают элементы передачи – зубчатые колеса, валы, подшипники и т.д. Корпуса редукторов должны быть прочными и жесткими. Для удобства сборки корпуса редукторов выполняют разъемными. Опорами валов редуктора, как правило, являются подшипники качения. Смазывание передач редукторов осуществляется погружением в масляную ванну, подшипников – разбрызгиванием или пластичной смазкой.
Тип редуктора определяется составом передач, порядком их размещения в направлении от ведущего – быстроходного вала к ведомому – тихоходному валу и положением колёс в пространстве. Редукторы классифицируют по следующим основным признакам:
1) по типу передачи – зубчатые, червячные, зубчато-червячные;
2) по числу ступеней – одноступенчатые, двухступенчатые, и т. д.;
3) по типу зубчатых колес – цилиндрические, конические, коническо-цилиндрические и т.д.;
4) по относительному расположению валов в пространстве –горизонтальные, вертикальные.
К основным характеристикам редуктора относятся передаточное число, номинальный вращающий момент на тихоходном (выходном) валу, КПД, габаритные размеры и масса.
Ременная передача – это механизм, предназначенный для передачи вращательного движения посредством фрикционного взаимодействия или зубчатого зацепления замкнутой гибкой связи – ремня с жесткими звеньями – шкивами, закрепленными на входном и выходном валах механизма.
Ременная передача относится к передачам трением с гибкой связью и может применяться для передачи движения между валами, находящимися на значительном расстоянии один от другого. Она состоит из двух шкивов (ведущего, ведомого) и охватывающего их ремня. Ведущий шкив силами трения, возникающими на поверхности контакта шкива с ремнем вследствие его натяжения, приводит ремень в движение. Ремень в свою очередь заставляет вращаться ведомый шкив. Таким образом, мощность передается с ведущего шкива на ведомый.

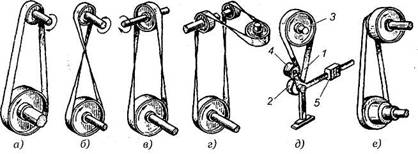

Рис. Виды ременных передач: а — открытая передача; б — перекрестная передача; в — полуперекрестная передача (со скрещивающимися валами); г — угловая передача (с направляющим роликом); д — передача с нажимным роликом; е — передача со ступенчатым шкивом
Рис. Типы ремней ременных передач: а — плоский ремень; б — клиновый ремень; в — круглый ремень; г — поликлиновый ремень; д — зубчатый ремень
Достоинства: Простота конструкции и низкая стоимость; возможность передачи движения на достаточно большие расстояния (до 15 м); возможность работы с большими скоростями вращения шкивов; плавность и малошумность работы; смягчение крутильных вибраций и толчков за счет упругой податливости ремня; предохранение механизмов от перегрузки за счет буксования ремня при чрезмерных нагрузках.
Недостатки: относительно большие габариты; малая долговечность ремней; большие поперечные нагрузки, передаваемые на валы и их подшипники; непостоянство передаточного числа за счет проскальзывания ремня; высокая чувствительность передачи к попаданию жидкостей (воды, топлива, масла) на поверхности трения.
Муфта (приводов ) -устройства, предназначенные для передачи вращательного движения между валами или между валом и свободно сидящей на нём деталью (шкивом, звёздочкой, зубчатым колесом и т.п.) без изменения параметров движения. Назначение муфт: компенсация неточности сопряжения соединяемых концов валов; смягчение крутильных ударов и гашение колебаний; предохранение механизмов от разрушения при действии нештатных нагрузок; периодическое сцепление и расцепление валов в процессе движения или во время остановки; передача однонаправленного движения или предотвращение передачи обратного движения от ведомого вала к ведущему; ограничение параметров передаваемого движения – скорости (частоты вращения ведомого вала) или крутящего момента.
Классификация муфт: 1) по постоянству сцепления соединяемых валов – муфты постоянного соединения (неуправляемые), муфты сцепные, управляемые (соединение и разъединение валов по команде оператора), и автоматические (либо соединение, либо разъединение автоматическое по достижении управляющим параметром заданного значения); 2) по способности демпфирования динамических нагрузок - жёсткие, не способные снижать динамические нагрузки и гасить крутильные колебания, и упругие, сглаживающие крутильные вибрации, толчки и удары благодаря наличию упругих элементов и элементов, поглощающих энергию колебаний; 3) по степени связи валов - неподвижная (глухая), подвижная (компенсирующая), сцепная, свободного хода, предохранительная; 4) по принципу действия - втулочная, продольно-разъёмная, поперечно-разъёмная, компенсирующая, шарнирная, упругая, фрикционная, кулачковая, зубчатая, с разрушаемым элементом (срезная), с зацеплением (кулачковые и шариковые).
