3.Расчетная часть
3 .1 Определение отметки подошвы фундамента
г. Новосибирск
Дано:
Mt=73,6
Грунт основания – супесь
Уровень земли – 0.2
Здание без подвала, пол по лагам и грунту
Решение:
1. Определение нормативного промерзания грунта
х
= 2,4
2. Определение расчётного промерзания грунтов
df=dfn·kh где kh – коэффициент, учитывающий конструкцию фундамента, вид пола и температуру воздуха внутри помещения; kh = 0,5
=
0,5 х 2,4=1,2
3. Определение глубины заложения
d=df+(0.10…0.20)=1,2+0.20 =1.40 м
4. Определение отметки подошвы фундамента
H=d+h=1.4+0.2=1.6 м
Принимаем конструктивно расчётную отметку подошвы фундамента

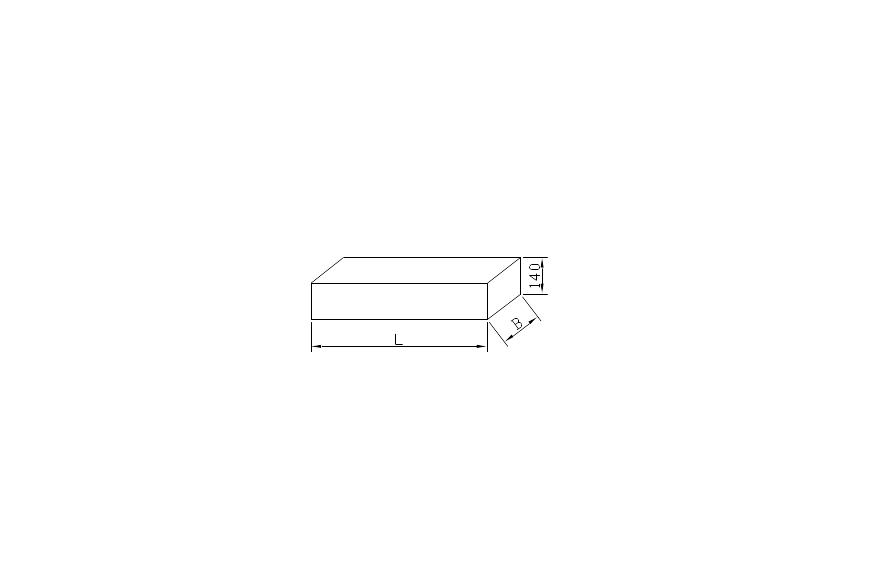

П еремычки
Серия 1.138-10, выпуск 2.
Марка изделия |
L |
B |
Объем бетона, м3 |
Расход материалов |
Масса, кг |
||
бетон, м3 |
сталь, кг |
||||||
Пр 1-12.12.14 |
1290 |
120 |
0.02 |
50.0 |
0.46 |
23 |
|
Пр 3-19.12.14 |
1940 |
120 |
0.03 |
35.4 |
1.06 |
75 |
|
Пр 4-14.25.14 |
1420 |
250 |
0.08 |
25.13 |
2.01 |
190 |
|
Пр 28-20.25.22у |
2070 |
250 |
0.11 |
58.0 |
6.37 |
275 |
|
Пр 72-15.38.22у |
1550 |
380 |
0.13 |
59.62 |
7.75 |
323 |
|
Пр38-27.25.22у |
2720 |
220 |
250 |
0,15 |
375 |
26,21 |
Козырек
Серия 1.238-1 Выпуск 1
Марка изделия |
Размеры, мм |
Марка бетона |
Расход материалов |
Масса, кг |
||||||
L |
B
|
Бетона, кг |
Стали, кг |
|||||||
На изделие |
На изделие привед. к стали класса AL |
|||||||||
КВ 28 |
2790 |
1840 |
200 |
0,530 |
40,97 |
57,05 |
1330 |
Двери деревянные внутренние
Серия 1.136-10
Серия 1.136-10
Типо-размер |
Высота |
Ширина |
ДГ-21-9 |
2071 |
870 |
ДГ-21-7 |
2071 |
670 |
О кна
Серия 1.136.5-1 Часть 1.2
Марка по ГОСТ 11214-78 |
Обозначение по проекту |
Габоритные размеры в мм (H * L) |
Обьем древесины м3 в чистоте |
Стр. выпуска |
ОС 12-12 |
1.136.5-16.Ч.1.04.00.000 |
160 x 1170 |
0.0606 |
69.91 Ч 1 |
ОС 12-15 |
|
|
|
|
