І Расчет и конструирование предварительно напряженной многопустотной плиты

1.1 Задание на проектирование

Панель рассчитываем как балку прямоугольного сечения с заданными размерами b×h = 120×22 см , где b- номинальная ширина; h- высота панели;

Проектируем панель многопустотную. В расчёте поперечное сечение пустотной панели приводим к эквивалентному двутаврому сечению.

Заменим площадь круглых пустот прямоугольниками той, же площади и того же момента инерции.

Вычисляем: h1 = 0.9 · 159 = 14.3 (см) = 143мм

Панель армируют термически упрочненной стержневой арматурой периодического профиля класса AтV, натягиваемой на упоры; полки панели армируют сварными сетками из проволоки класса Вр-I. Для изготовления панели принимаем: бетон класса В-30,средняя относительная влажность воздуха выше 40процента, коэффициент γb2=0,9

Rb = 17 МПа, Rbser = 22 МПа, Rbt = 1, Rbt, ser =1,8 МПа, Eb = 29 000 МПа для напрягаемой арматуры класса AтV, Rsn = 785 МПа, Rs = 680 МПа

Rsw =545 МПа, Es = 1,9 *10 МПа

для арматуры сварных сеток и каркасов из проволоки класса Вр-I:

R s = 360 МПа, Rsw = 265 МПа, Es = 1,7 * 10 МПа

L₀ = L_n – (а₁+а₂) Ln = 6000мм

Lо =6000-200/2-200/2≈ 5800мм

Рисунок-1.Панель опирается на кирпичную стену

Предварительное напряжение в арматуре без учёта потерь.

Арматуру натягивают на упоры электротермическим способом, а обжатие бетона производят усилием напрягаемой арматуры при достижении прочности

Rbp = 0,5 * В30 = 0,5 * 30 = 15 МПа.

Бетонные изделия твердеют при помощи тепловой обработки (пропарки).

Педвариртельное напряжение в арматуре σsp без учета потерь принято

σsp= 0.6* Rsn=0,6*785=471(мПа)

При расчете потерь коэффициент точности натяжения арматуры γsp=1

проверяем соблюдение усилия для стержневой арматуры:

σsp + ∆σsp ≤ Rsn; σsp - ∆σsp ≥ Rsn

где

∆σsр – допустимое отклонение предварительного напряжения (МПа/м²)

При электротермическом способе натяжения значение ∆σ определяется по формуле:

∆σsр = 30 + 360/I = 30 + 360/6.3=87 (МПа)

где l –длина напрягаемого стержня (расстояние между наружными гранями упоров,м)

σsp + ∆σsp = 471 + 87 = 558 < Rsn = 785 МПа;

σsp - ∆σsp = 471 – 87 =384>0,3*785 = 232 МПа, т.е.условие выполняется.

Вычисляемый коэффициент прочности отклонения предварительного натяжения арматуры:

μsp = 1+∆μsp, где ∆μsp = 0,5∆σsp / σsp*(1+√n_p) но не менее 0,1

np – число напрягаемых в сечении стержней, в данном случае n_p = 4, т. к.

в ширине = 1,2 м

μsp = 1 + ∆μsp = 1 + 0,14 = 1,14 (при обжатии)

μsp = 1 - ∆μsp = 1 - 0,14 = 0,86 (при благоприятном влиянии

предварительного напряжения)

Предварительное напряжение арматуры с учетом точности натяжения:

σsp_точ =0,86 * 471= 405 МПа

Действующие нагрузки на 1м² плиты перекрытие.

Таблица-1

Виды нагрузки	Норм. нагрузки Н/м2	Коэф. надёж. по нагрузкам	Расчёт нагрузки Н/м2
стяжка из бетона. δ= 30 мм; ρ= 2100 кг/м3	630	1.1	693
керамзит δ= 300 мм; ρ= 600 кг/м3	18	1.2	21.6
пароизоляция оклеечная 1 слой рубероида	50	1.2	60
ж/б плита h= 220 мм; ρ= 2500 кг/м3	2750	1.1	3025
Итого	qn1= 3448		qn2= 3025
кратковременная 70 %	1050	1.4	1470
длительная 30 %	450	1.4	630
Итого	pn1= 1500		pn2= 2100
Итого полная нагрузка + постоянная нагрузка	3898		4429.6
кратковременная нагрузка	1050		1470
Итого	4948		5899.6

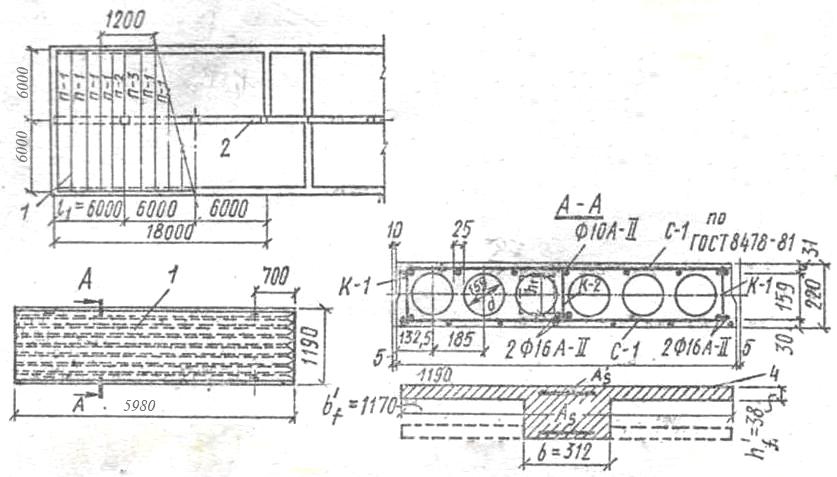

Рисунок-2. К расчету сборных элементов перекрытия: а) план перекрытия; б) панель с круглыми пустотами; 1-панель П-1, 2-ригель

Приведённая толщина панели:

h_red = hf + hf^' + h_c = 3.0 + 3.0 + 4.2 = 10.2см

где hc – приведённая толщина средней части сечения = 42мм

h – полная высота сечения = 220мм

hf – толщина нижней полки = 30мм

hf^' – толщина полки в сжатой зоне = 30мм

h1 – (высота круглых пустот) = 159мм

hc =(bf^' – 6· h1) · (h – hf - hf^') / bf^' = (1170 - 6 · 143) · (220 - 30 - 30) / 1170 = 42мм.

hf = hf^' = (h – h1) / 2 = (220 – 159) / 2 = 30.5мм ≈ 30мм.

Круглые пустоты заменяем прямоугольниками – толщина прямоугольника

h1 = 0.9 · d h1 = 0.9 · 159 = 14.3 (см) = 143мм.

Расчётная ширина сжатой полки:

bf = b – (1.5 · 2) = 120 – 3 = 117см = 1170мм

b – приведенная ширина панели = 1200мм

приведенная толщина рёбер:

b₁ = bf ^' – (hпл1) = 117 – (6 ·14.3) = 312мм

на 1 м. длины панели шириной 1.2м.

постоянная нормативная нагрузка – gn · 1.2 = 3474 · 1.2 = 4168.8 Н/м

постоянная расчётная нагрузка - g · 1.2 = 3830.8 · 1.2 = 4596.96 Н/м

временная нормативная нагрузка - pⁿ₁ · 1.2 = 1500 · 1.2 = 1800 Н/м

временная расчётная нагрузка – pⁿ₂ · 1.2 = 1950 · 1.2 = 2340 H/м

временная длительная нормативная нагрузка – 450 · 1.2 = 540 Н/м

временная длительная расчётная нагрузка – 585 · 1.2 = 702 Н/м

временная кратковременная нормативная нагрузка – 1050 · 1.2 = 1260 Н/м

временная кратковременная расчётная нагрузка – 1365· 1.2 = 1638Н/м

1. Расчётный изгибающий момент от действия полной нагрузки.

M = g lo² / 8 = (g + p) lo² / 8 = (4596.96 + 2340 + 702) · 5.8² /8 = Н/м ≈ Кн/м

где lo = 6 – 0.24 = 5.76 м ≈ 5.8 (м)

2. Расчётный изгибающий момент от всей нормативной нагрузки.

Mn = g_nlo² / 8 = (4168.8 + 1800 + 540) · 5.8² / 8 = 2 Н/м ≈ Кн/м

3.Расчётный изгибающий момент от постоянной и длительной нагрузок

при γ_f = 1.

M _ld = g_ld · l_o² / 8 = (4168.8 + 540) · 5.8² / 8 = 21189 Н/м ≈ Кн/м

4.Изгибающий момент от норматив. кратковрем. нагрузки при γ_f = 1.

M_cd = P_cd · l_o² / 8 = 1365 · 5.8² / 8 = 6142 Н/м ≈ Кн/м

5.Максимальная поперечная сила на опоре от действия полной расчётной нагрузки.

Q = g l_o/2 = (4596.96 + 2340 + 702) · 5.8 / 2 = 34375 Н/м ≈ Кн/м
