1.4 Технология передачи данных

Существует 2 основные технологии передачи данных:

широкополосная передача (аналоговая)

узкополосная передача (для цифровых сигналов)

Широкополосная передача основана на использовании постоянно изменяющихся волн для переноса информации по каналу связи. Их обычно представляют

синусоидальной функцией и называют синусоидальной волной.(рисунок 10)

Рисунок 10 - широкополосная передача(синусоидальной волна).

Она может быть описана следующими параметрами:

частота - представляет собой последовательность переходов, составляющих один цикл (средняя точка, верхний экстремум, средняя точка, нижний экстремум,

средняя точка). Количество таких циклов за одну секунду называется частотой синусоидальной волны. Измеряется в циклах за секунду или в герцах.

Амплитуда - представляет собой относительное расстояние между экстремумами волны. Фаза отдельно взятой синусоидальной волны измеряется относительно другой синусоидальной волны (опорной) и выражается как угловой сдвиг между этими двумя волнами.

Выражение "две синусоидальные волны сдвинуты по фазе на 180 градусов" означает, что в один и тот же момент одна из волн достигает максимального экстремума, а другая - минимального. (рисунок 11)

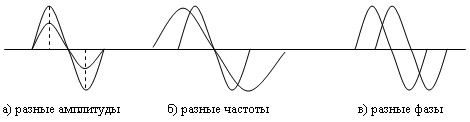

Рисунок 11 – параметры синусоидальной функции.

1.5 Сравнение широкополосной и узкополосной передачи сигналов

Телефонная линия - широкополосная линия связи.

Линия T1 - узкополосной канал.

Соответственно и передаваемая информация может быть и аналоговой и цифровой.

Выделяют 2 типа оборудования:

DTE - терминальное оборудование.

DCE - телекоммуникационное оборудование.

DTE генерирует информацию в форме данных, которые могут быть переданы по каналу связи. Она может быть цифровой и аналоговой.

DCE получает данные от DTE в его формате и преобразовывает их в формат, совместимый с существующим каналом связи.

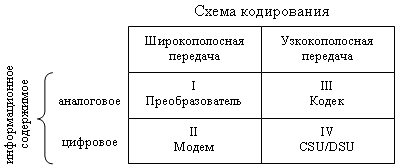

Схема кодирования (рисунок 15):

Рисунок 15 - схема кодирования.

На рисунке представлена матрица из 4-х элементов. Столбцы определяют природу линий связи, а строки - вид информации, генерируемый устройством DTE.

I квадрант. Информация в аналоговой форме должна быть передана через широкополосной канал (речь, передаваемая по телефонной линии (звуковой сигнал (DTE) -> микрофон (DCE) -> аналоговый сигнал)).

II квадрант. Цифровая информация должна быть передана по аналоговому каналу. Схема преобразования: ПК (DTE) -> модем (DCE) -> аналоговый канал.

III квадрант. Поток аналоговой информации должен быть передан через цифровой канал. Видеоинформация (DTE) -> кодек (DCE) -> цифровая линия T1.

IV квадрант. Цифровая информация должна быть передана по цифровой линии. Выполняется преобразование схемы кодирования сигнала, используемого DTE, в схему, используемую линией связи.

Например, RS-232 (COM порт) использует полярную схему кодирования сигналов, а канал связи использует кодирование BPRZ, отличающееся от предыдущего. DCE, осуществляющий это преобразование называется модулем обслуживания канала и данных (CSU/DSU).

Оборудование DCE играет важную роль в реализации физического уровня. Используя различные типы функций DCE, любая информация (аналоговая или цифровая) может быть приведена в форму, совместимую с любым каналом связи (узкополосным или широкополосным).
