4.6.2. Проектний розрахунок передачі на контактну витривалість

Проєктний розрахунок необхідний тільки для попереднього визначення розмірів і не може замінити розрахунки на контактну витрівалість. Розрахунок виконуємо у такій послідовності:

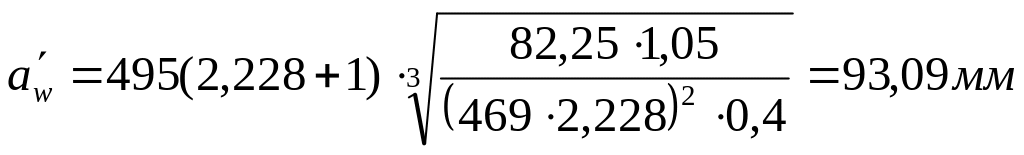

4.6.2.1. Визначаємо орієнтовне значення міжосьової відстані за формулою, рекомендованою міждержавним стандартом ГОСТ 21354-87, мм:

(4.85)

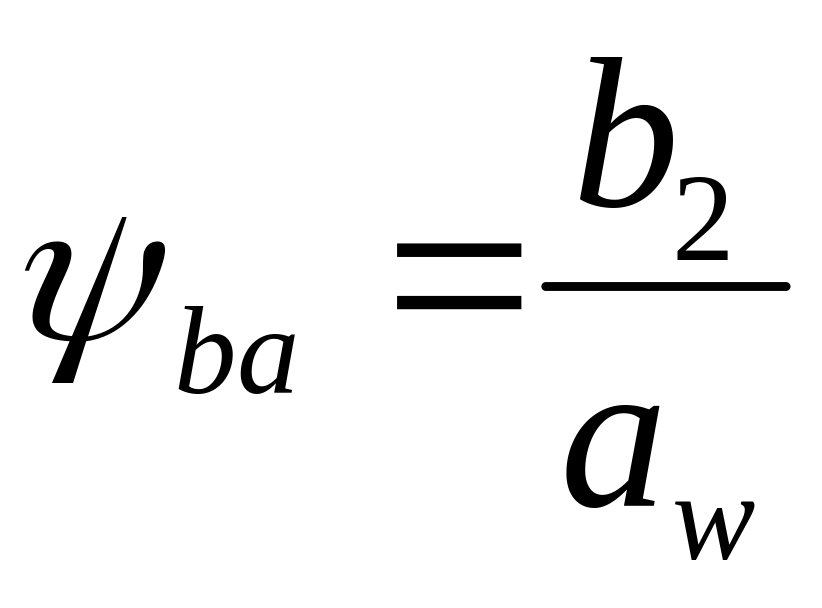

де допоміжний коефіцієнт; крутний момент на колесі, Нм, визначений раніше; попереднє значення передатного числа зубчастого передачі, розраховане раніше; -попереднє значення допустимого контактного напруження розраховане за формулою (1.26) коефіцієнт, що враховує нерівномірність розподілу навантаження по ширині вінця; коефіцієнт ширини вінця колеса відносно міжосьової відстані

(4.86)

Для прямозубих передач

Коефіцієнт значно впливає на габарити та масу передачі. За малих значень міжосьова відстань, а відповідно і габарити передачі будуть значними. За великих зростає нерівномірність розподілення навантаження по ширині вінця і матеріал коліс використовується нераціонально.

Значення коефіцієнта ширини вінця колеса вибираємо за табл 3.1. [1] залежно від розташування коліс відносно опор, типу передачі та твердості робочих поверхонь зубців. .

Коефіцієнт ширини колеса що за початковим діаметром шестерні визначаємо за залежністью

(4.87)

За графіком на рис 3.3 [1] крива 4, залежно від (симетричне розташування коліс відносно опор та твердості ) визначаємо коефіцієнт нерівномірності навантаження по ширині зубчастих вінців

Таким чином:

Одержанє значення округляємо до найближчого стандартного значення

4.6.2.2. Визначаємо модуль зубчастої передачі.

Для редукторів загального призначення з прямозубими зубчастими колесами модуль рекомендують визначати за такою залежністью:

при (4.88)

За відсутності абразивного спрацьовування зубців і значних перевантажень беремо менше значення модуля. Згідно з ГОСТ 9563-60 приймоємо

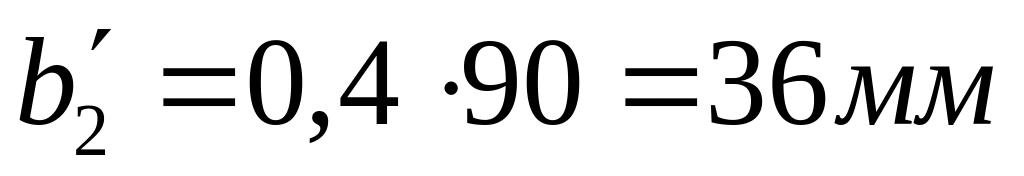

4.6.2.3. Визначаємо ширину зубчастого вінця колеса і шестірні:

(4.89)

Згідно ГОСТ 6636-69 (табл 3.5 [1] )

ширину шестерні виконують дещо більшою від ширини колеса для компенсації неточностей установки в осьовому напряму, мм:

(4.90)

Згідно ГОСТ 6636-69 (табл 3.5 [1] )

4.6.2.4. Визначаємо сумарне число зубців шестерні на колеса:

(4.91)

Отримане значення округляємо у меньший бік до цілого числа

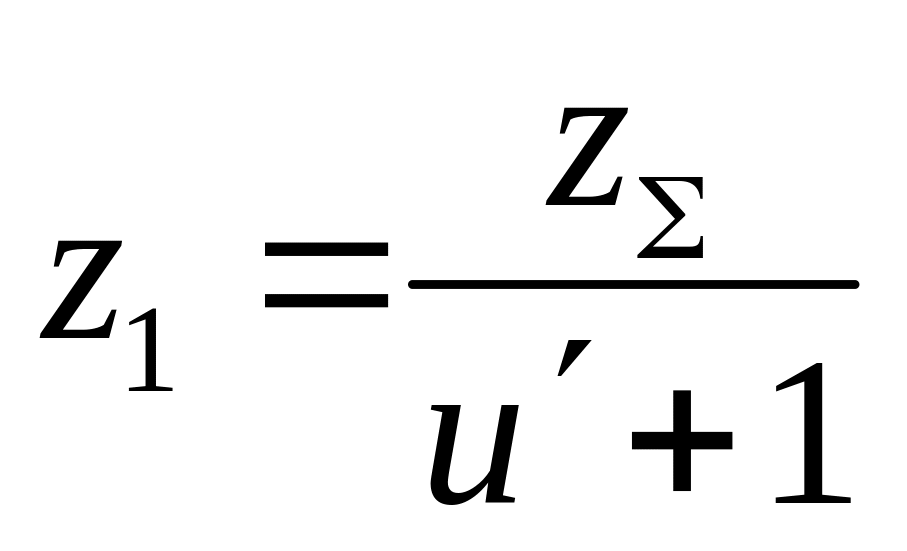

4.6.2.5. Визначаємо число зубців шестерні:

(4.92)

Значення округляємо до цілого числа, приймаємо

4.6.2.6. Визначаємо число зубців колеса:

(4.93)

4.6.2.7. Уточнюємо передатне число:

(4.94)

Розбіжність з попередньо прийнятим передатним числом складає:

Розбіжність складає 1,2%, що меньше допустимої, яка дорівнює 2,5% при u<4,5.

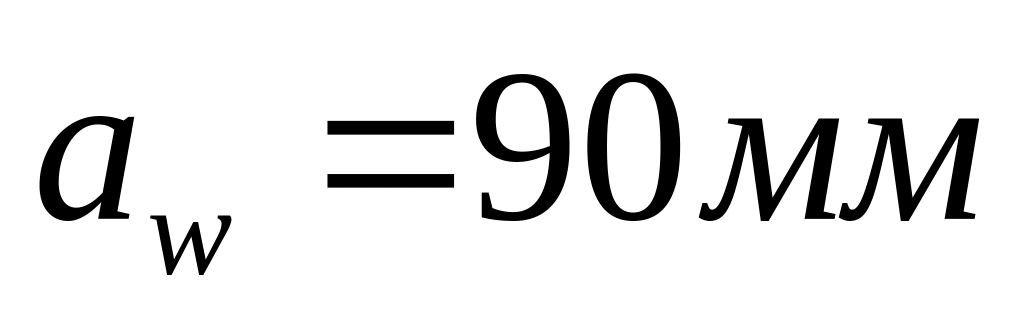

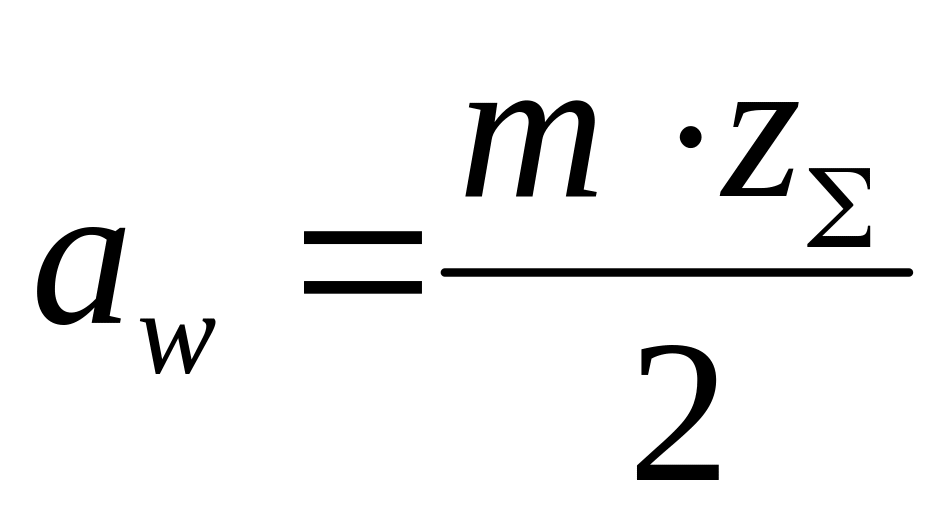

4.6.2.8. Визначаємо (для контролю) міжосьову відстань, :

(4.95)

Одержане значення збігається з раніше вибраним.

4.6.2.9. Визначаємо діаметри ділильних кіл шестерні і колеса, .

(4.96)

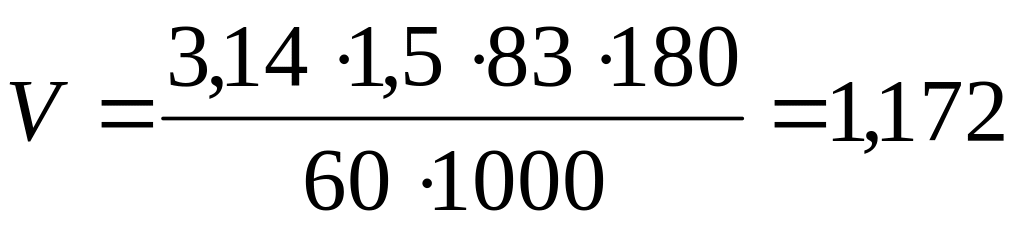

4.6.2.10. Визначаємо колову швидкість зубчастих коліс, :

(4.97)

де частота обертання колеса, хв^-1.

При коловій швидкості за табл. 3.6. [1] призначаємо 9^й ступень точності передачі.
