Раздел 10 Упрощенные виды съемок пониженной точности.
Тема 10.1 Назначение и виды упрощенных съемок. Съемки экером и мерной лентой.
В тех случаях, когда не требуется высокой точности съемки, применяют упрощенные съемки или съемки пониженной точности. Они применяются при инженерных изысканиях и геологической разведки для получения приближенного плана местности.
Виды упрощенной съемки:
1. Съемка при помощи гониометра или экера.
2. Буссольная съемка.
3. Глазомерная съемка.
4. Барометрическое нивелирование.
Устройство и измерение гониометром рассматривалось в параграфе 4.5.
Теория и устройство эккера.

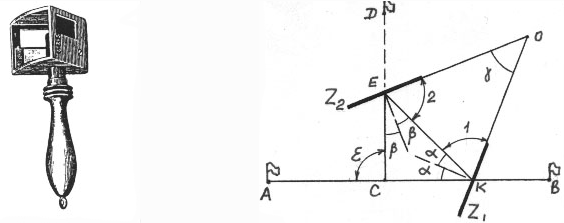

Эккер - прибор для построения на местности прямых углов. Эккеры бывают зеркальные и призменные. Зеркальный эккер состоит из трехгранной коробки, одна из боковых граней которой открыта (рис.10.1.1). К двум другим граням с внутренней стороны прикреплены зеркала. Над зеркалами вырезаны окошки. Внизу эккера имеется крючок для отвеса.
Рис.10.1.1 Рис.10.1.2
Пусть эккер установлен на линии АВ (рис.10.1.2). Луч от вехи А попадает в зеркало Z1, отражается от него, падает на зеркало Z2, отражается от него и попадает в глаз наблюдателя, составляя со своим первоначальным направлением угол ε. Теория эккера заключается в выводе формулы ε = ε (γ), где γ - угол между зеркалами.
Обозначим : α - угол падения и угол отражения на зеркале Z1, β - угол падения и угол отражения на зеркале Z2.
Угол ε является внешним углом треугольника СЕК, поэтому:
ε = 2 * α + 2 * β = 2 * (α + β ). (10.1.1)
В треугольнике ЕОК:
γ = 180o - ( <1 + <2 )
Но
<1 = 90o - α, а <2 = 90o - β,
поэтому
γ = α + β.
Отсюда
ε = 2 * γ,
или
γ = ε/2. (10.1.2)
Для того, чтобы луч составлял со своим прежним направлением угол β = 90o, нужно, чтобы угол между зеркалами был равен 45o.
Глаз видит изображение вехи А в зеркале Z2 в направлении СЕ, перпендикулярном направлению АВ, а в окошко над зеркалом видно веху D, которую помощник переставляет по команде наблюдателя. Как только веха D будет находиться на линии CE, ее закрепляют.
Если вехи закреплены, то с помощью эккера можно найти на линии АВ точку С, чтобы линия DC была перпендикулярна АВ; другими словами, можно найти основание перпендикуляра, опущенного из точки D на линию АВ. Взяв в руки эккер, перемещаются по линии АВ, пока изображение вехи А в зеркале Z2 не совпадает с направлением CD. Затем при помощи отвеса намечают на земле точку С.
Поверка эккера. Угол между зеркалами должен быть равен 45o. Стоя в точке С, строят прямой угол, наблюдая веху А, закрепляют прямой угол первой вехой. Затем, стоя по-прежнему в точке С, строят прямой угол, наблюдая веху В, закрепляют прямой угол второй вехой. Если вехи оказались рядом, условие эккера выполняется. В противном случае намечают среднее положение, ставят веху в эту точку и юстировочными винтами зеркал изменяют угол между зеркалами до тех пор, пока изображение вехи А или В не совпадет с направлением CD. После этого поверку повторяют. Эккер считается исправным, если угол γ отличается от 45o не больше, чем на 2.5', тогда ошибка построения угла β = 90o будет не больше 5'.
