5.5 Нивелирование поверхности.
5.5.1 Подготовка поверхности участка к нивелированию
Нивелирование поверхности выполняют для составления топографических крупномасштабных планов местности со спокойным рельефом. Наиболее применимы два способа нивелирования поверхности: по квадратам и по поперечникам с магистрального хода. По квадратам нивелируют обычно строительные площадки, а по поперечникам – вытянутее узкие полосы, например полосу отвода железнодорожного пути и др.

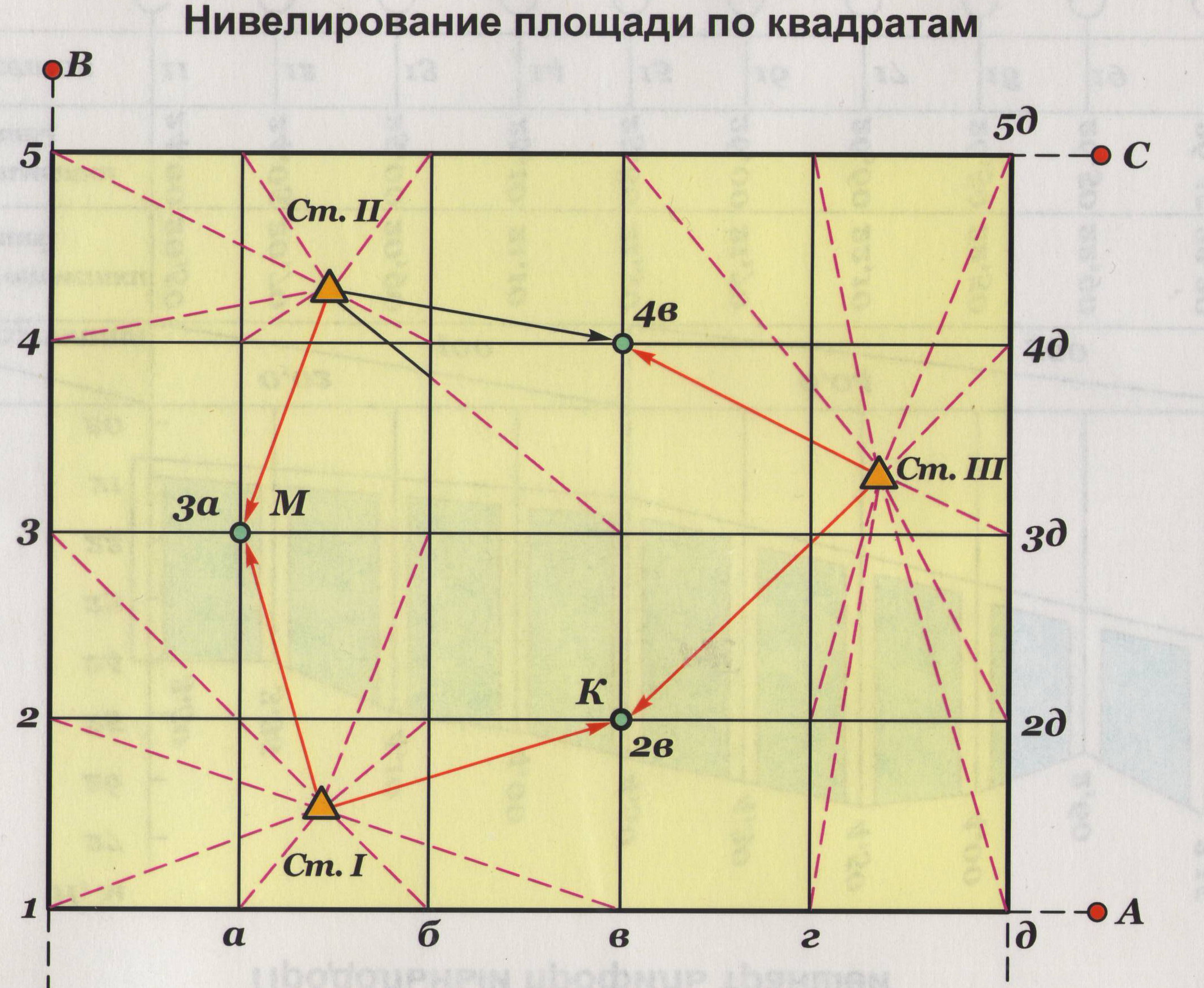

Подготовку поверхности к нивелированию начинают с построения на местности прямоугольника, стороны которого совпадают с границами снимаемого участка или проходят близко к ним (рис. 5.5.1). В вершине одной из сторон прямоугольника (точке 1) устанавливают теодолит в рабочее положение и совмещают нулевой штрих алидады с нулем лимба. Закрепив алидаду, визируют трубу по стороне прямоугольника на веху А. Закрепив лимб, поворачивают алидаду на 90° и на стороне разбитого прямого угла ставят веху В. На сторонах 1-А и 1-В прямоугольника откладывают мерной лентой равные отрезки (например, 20 м) и закрепляют их колышками. Затем переносят теодолит в точку 5, разбивают прямой угол и устанавливают веху С. На стороне 5-С прямоугольника отмеряют стороны квадратов и закрепляют их. Для контроля правильности разбивки прямоугольника измеряют линию 5д – 1д, которая не должна отличаться от длины 1-5 на величину ±5 см (1/2000). Остальные вершины квадратов, находящиеся внутри прямоугольника, находят на пересечении створов, проходящих через соответствующие точки по противоположным сторонам прямоугольника. На всех сторонах пишут номера точек. Совместно с разбивкой квадратов снимают контуры ситуации, привязывают их к сторонам квадратов, внутри прямоугольника. Все данные о разбивке квадратов и съемке контуров заносят в абрис. В абрис заносят и характерные точки рельефа местности, которые не совпадают с вершинами квадратов. Такие точки отмечают на местности колышками и нивелируют одновременно с вершинами квадратов. Разбивку поверхности на квадраты можно выполнять, применяя гониометр, вешки и мерную ленту.
Рис. 5.5.1
5.5.2 Нивелирование вершин квадратов
С целью получения высот вершин квадратов производят их нивелирование. Если на участке нет ни одной точки с известной высотой, то для высотного обоснования съемки на одну из вершин квадратов передают высоту с ближайшего репера. Для нивелирования вершин квадратов намечают станции внутри прямоугольника с таким расчетом, что бы при их минимальном количестве можно было пронивелировать все точки замкнутым ходом. На рассматриваемом участке (рис. 5.5.1) таких станций 3. Этими станциями и связующими точками 3а – 4в – 2в проложен опорный замкнутый ход. Превышения и невязки рассчитывают как в обычном ходе технического нивелирования. По исправленным превышениям вычисляют высоты связующих точек опорного хода.
Одновременно с нивелированием связующих точек опорного хода на каждой станции производят отсчеты по черным сторонам реек, которые устанавливают в вершинах квадратов, нивелируемых с данной станции.

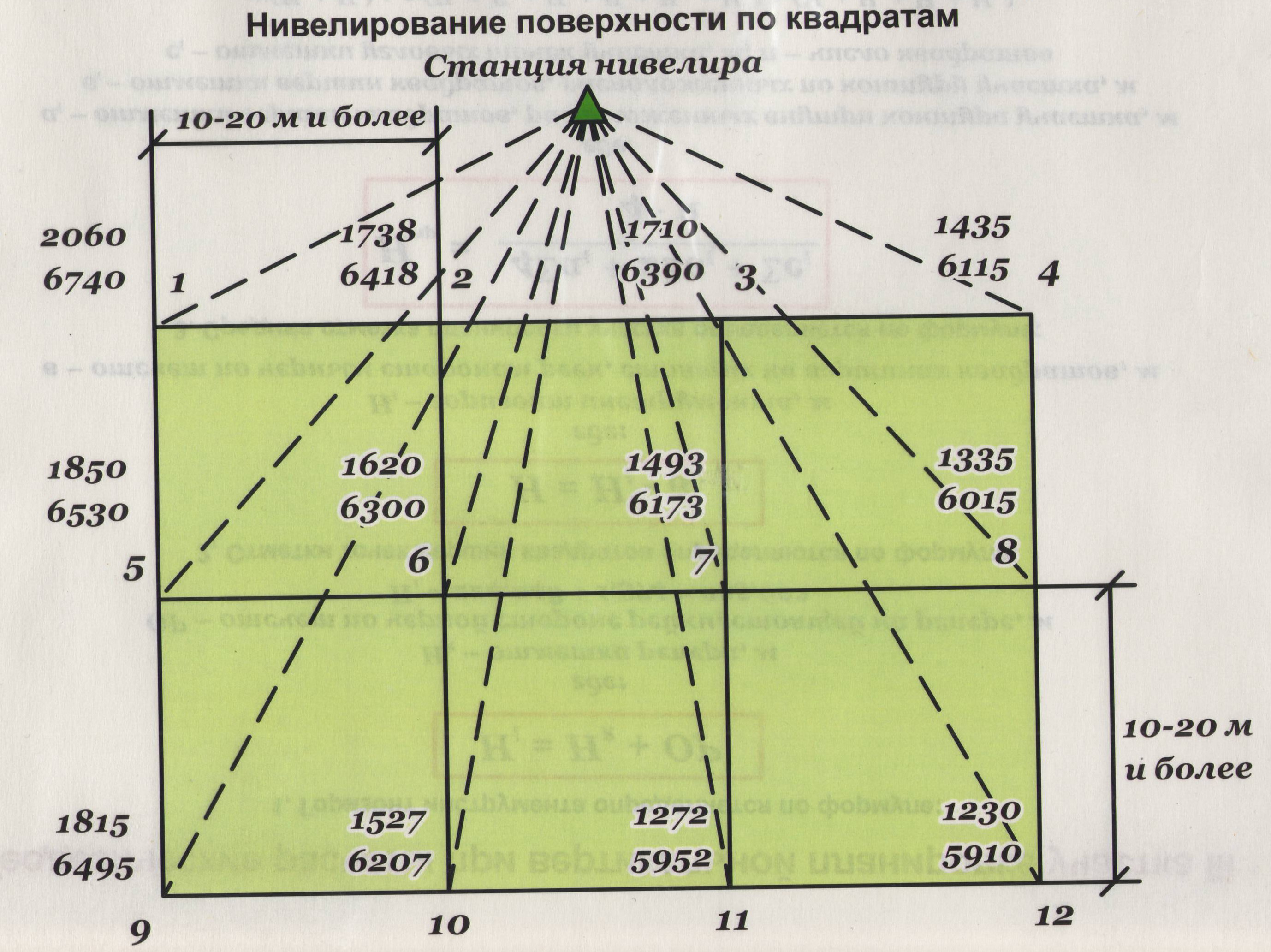

Отсчеты по черной стороне реек записывают как промежуточные в журнал нивелирования или заносят в журнал – схему около соответствующих точек (см. рис. 5.5.2)
Рис. 5.5.2
