5.2.2 Нивелирные рейки
Изготовление реек регламентирует ГОСТ 11158-76. Типы реек по ГОСТу соответствуют типам нивелиров. Рейка нивелирная РН-05 односторонняя, штриховая с инварной полосой применяется для измерения превышений с точностью 0.5 мм на 1 км хода. Рейка нивелирная РН-3 деревянная, двухсторонняя, шашечная применяется для измерения превышений с точностью 3 мм на 1 км хода. Рейка нивелирная РН-10 деревянная, двухсторонняя, шашечная применяется для измерения превышений с точностью 10 мм на 1 км хода (рис.5.2.5). Длина реек бывает различной: 1200, 1500, 3000 и 4000 мм. У складных реек в шифр добавляется буква С, например, РН-10С.

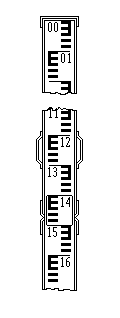

Рис.5.2.5
Шашечные рейки изготовляются из высушенной первосортной ели; допускается изготовление реек из пластмасс, металлов и сплавов, если при этом выполняются требования ГОСТа на массу рейки, на температуру ее использования и т.п. . Перед покраской рейку пропитывают водоотталкивающим составом и грунтуют; деления в виде шашечек наносят черной краской на одну сторону рейки и красной краской на другую. Дециметровые деления подписывают.
На нижнюю часть рейки крепится металлическая пластина, называемая пяткой рейки. На черной стороне пятки соответствует нулевое деление рейки; на красной - отсчет, больший 4000 мм; поэтому отсчеты по красной и черной сторонам рейки не могут быть одинаковыми. Разность пяток для данной рейки является постоянной величиной, что позволяет контролировать правильность отсчетов. В литературе разность пяток называют также разностью нулей рейки.
Для установки рейки в отвесное положение на ней имеется круглый уровень или отвес.
На штриховых односторонних рейках деления наносят на инварную ленточную полосу, которая натягивается вдоль деревянного бруска при помощи специального устройства. Деления в виде штрихов наносят через 5 мм.
Для определения пригодности нивелирных реек к работе выполняют их исследования.
Поверхность рейки должна быть плоской. Уклонение от плоскости по ГОСТу допускается 3 мм для РН-05, 6 мм для РН-3 и 10 мм для РН-10. Вдоль рейки натягивают нитку и просвет между ниткой и рейкой измеряют в самом широком месте.
Случайная ошибка в положении дециметровых и метровых делений не должна превышать 0.15 мм для штриховых инварных реек и 0.5 мм для деревянных шашечных реек. Это исследование выполняют с помощью контрольной линейки.
Определение разности пяток или разности нулей рейки. Это исследование выполняют путем взятия отсчетов по черной и красной сторонам рейки, стоящей на одной и той же точке.
Поверка круглого уровня рейки выполняется либо по отвесу, либо по вертикальной нити сетки нитей нивелира. Отвес укрепляют прямо на рейку и устанавливают ее отвесно, при этом пузырек уровня должен находиться в нуль-пункте. В противном случае исправительными винтами уровня пузырек приводят в нуль-пункт.
Источники ошибок при геометрическом нивелировании.
Ошибка установки визирной линии трубы в горизонтальное положение по уровню; при t = 25" она достигает 3" - 4". Для расстояния 100 м это приводит к ошибке отсчета по рейке 2 мм.
Ошибка отсчета из-за ограниченной разрешающей способности трубы нивелира; при увеличении V = 25x эта ошибка достигает 1.2 мм на 100 м расстояния.
Нарушение главного условия нивелира; при нивелировании строго из середины эта ошибка исключается.
Наклон рейки. Для уменьшения влияния наклона рейки ее рекомендуется слегка покачивать вперед-назад около вертикального положения; при отсчетах меньше 1000 мм рейку качать нельзя. При покачивании рейки отсчеты по ней изменяются; наименьший отсчет является правильным.
Ошибка нанесения делений на рейке.
Общая ошибка отсчета по шашечной рейке нивелиром Н-3 оценивается в 4 мм на 100 м расстояния.

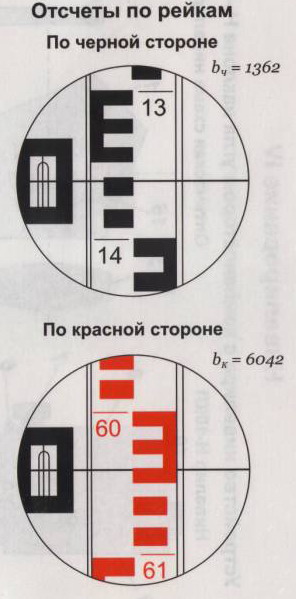

Взятие отсчета по рейке показано на рис. 5.2.6
Рис. 5.2.6
Определение разности высот нулей рейки. Это исследование выполняется в следующем порядке.
На расстоянии около 20 м от нивелира прочно забивают в землю 4 кола различной длины и в торцы их вбивают гвозди с полусферической шляпкой.
Последовательно на каждый кол ставят первую рейку и делают отсчёты по красной и чёрной сторонам. Затем такие же отсчёты делают по второй рейке. После изменения высоты нивелира на 5 - 7 см выполняют второй такой же приём. Порядок записи отсчётов и вычислений приведён в таблице 5.
Таблица 5 - Определение разности высот нулей реек
N приё |
N кола |
Отсчеты по рейке 1 |
Отсчеты по рейке 2 |
||||
чёрная ст. |
красная ст. |
разность |
чёрная ст. |
красная ст. |
разность |
||
|
1 |
363 |
5150 |
4787 |
362 |
5051 |
4689 |
|
2 |
412 |
5200 |
4788 |
411 |
5099 |
4688 |
I |
3 |
491 |
5277 |
4786 |
491 |
5178 |
4687 |
|
4 |
592 |
5379 |
4787 |
591 |
5279 |
4688 |
|
1 |
409 |
5196 |
4787 |
410 |
5099 |
4689 |
|
2 |
457 |
5245 |
4788 |
458 |
5147 |
4689 |
II |
3 |
538 |
5325 |
4787 |
539 |
5277 |
4688 |
|
4 |
638 |
5426 |
4788 |
636 |
5325 |
4689 |
|
|
3900 |
42198 |
38298 |
3898 |
41405 |
37507 |
|
Ср. |
487.5 |
5274.8 |
4787.3 |
487.2 |
5175.6 |
4688.4 |
Разность высот нулей красной и чёрной сторон рейки 1 - 4787 мм.
Разность высот нулей красной и чёрной сторон рейки 2 - 4688 мм.
Разность высот нулей реек (1 - 2):
чёрных сторон 487.5 - 487.2 = + 0.3 мм,
красных сторон 5274.8 - 5175.6 = + 99.2 мм,
пары реек + 0.3 - 99.2 = - 98.9 мм = - 99 мм.
С величинами -99мм в случае (1 - 2) и +99мм в случае (2 - 1) сравнивают разности значений превышения на станции, полученные по чёрным и красным сторонам реек.
