1.1.2 Процессы производства геодезических работ

Геодезические работы разделяются на полевые и камеральные.

Главное содержание полевых работ составляет процесс измерений, камеральных – вычислительный и графические процессы.

1. Измерительный процесс состоит из измерений на местности, выполняемых для получения планов и карт или для специальных целей, например прокладки трасс, разбивки сооружений.

Объектами геодезических работ являются: углы – горизонтальные и вертикальные и расстояния – наклонные, горизонтальные и вертикальные. Для производства этих измерений применяются геодезические инструменты и приборы. К ним относятся: а) приборы измерения линий (мерные ленты, проволоки, рулетки, дальномеры и т.д.); б) угломерные инструменты (буссоли, теодолиты); в) приборы для измерения вертикальных расстояний (нивелиры, рейки и т.д.). Результаты измерений заносят в соответствующие журналы. Очень часто при этом составляют на местности схематические чертежи называемые абрисами.

2. Вычислительный процесс заключается в математической обработке числовых результатов измерений. Геодезические вычисления производятся по определенным схемам. Удачно составленные схемы позволяют вести вычисления в определенной последовательности, быстро находить требуемые результаты и своевременно контролировать правильность вычислений.

3. Графический процесс заключается в выражении результатов измерений и вычислений в виде чертежа с соблюдением установленных условных знаков. В геодезии чертеж служит не иллюстрацией, прилагаемой к какому либо документу, а продукцией производства геодезических работ, на основании которой в дальнейшем производятся расчеты и проектирование. Такой чертеж должен составляться по проверенным и точным данным и обладать высоким качеством графического исполнения.

ЛЕКЦИЯ №3-4

Тема 1.2. Метод проекций в геодезии и способы определения положения точек на местности

1.2.1 Центральная проекция

Чтобы изобразить объемный предмет на плоском чертеже, применяют метод проекций. К простейшим проекциям относятся центральная и ортогональная проекции.

При центральной проекции (рис.1.2.1) проектирование выполняют линиями, исходящими из одной точки, которая называется центром проекции. Пусть требуется получить центральную проекцию четырехугольника ABCD на плоскость проекции P; центр проекции - точка S.

Проведем линии проектирования до пересечения с плоскостью проекции, получим точки a, b, c, d, являющиеся проекциями точек A, B, C, D. Плоскость проекции и объект могут располагаться по разные стороны от центра проекции; так при фотографировании центром проекции является оптический центр объектива, а плоскостью проекции - фотопластинка или фотопленка.

Рис.1.2.1

1.2.2 Ортогональная проекция

При ортогональной проекции линии проектирования перпендикулярны плоскости проекции. Проведем через точки A, B, C, D линии, перпендикулярные плоскости проекции P; в пересечении их с плоскостью P получим ортогональные проекции a, b, c, d соответствующих точек (рис.1.2.2)

Рис.1.2.2

1.2.3 Горизонтальная проекция

Чтобы изобразить на бумаге участок земной поверхности, нужно выполнить две операции: сначала спроектировать все точки участка на поверхность относимости (на поверхность эллипсоида вращения, или на поверхность сферы) и затем изобразить поверхность относимости на плоскости. Если участок местности небольшой, то соответствующий ему участок сферы или поверхности эллипсоида можно заменить плоскостью и считать, что проектирование выполняется сразу на плоскость.

При проектировании отдельных точек и целых участков земной поверхности на поверхность относимости применяется горизонтальная проекция, в которой проектирование выполняют отвесными линиями.

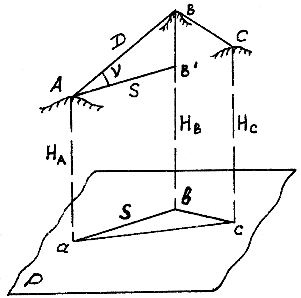

Пусть точки A, B, C находятся на поверхности Земли (рис.1.2.3). Спроектируем их на поверхность относимости и получим их горизонтальные проекции - точки a, b, c. Линия ab называется горизонтальной проекцией или горизонтальным проложением линии местности AB и обозначается буквой S. Угол между линией AB и ее горизонтальной проекцией AB' называется углом наклона линии и обозначается буквой ν.

Расстояния Aa, Bb, Cc от точек местности до их горизонтальных проекций называются высотами или альтитудами точек и обозначаются буквой H (H_A, H_B, H_C); отметка точки - это численное значение ее высоты. Разность отметок двух точек называется превышением одной точки относительно другой и обозначается буквой h: h_AB = H_B - H_A.

Рис.1.2.3
