15 Получение данных

При П.Д. программа контролирует состояние бита D0 регистра статуса линии, при отсутствии данных он находится в состоянии логического 0 до тех пор, пока с линии в него не будет записан байт данных. Задача программы – как можно быстрее прочесть данные из регистра данных приемника. Команда чтения автоматически сбрасывает бит Д0 регистра статуса. Процесс повторяется циклически

16 Передача данных

При передаче данных программа контролирует состояние бита D5 регистра статуса линии. Как только он установится в 1 - это значит, что регистр хранения передатчика пуст и в него программа может поместить при наличии очередной байт данных.

Эта команда сбрасывает бит Д5 в 0. Нулевое состояние бита Д5 будет сохраняться до тех пор, пока регистр хранения передатчика не освободится вновь, отправив очередной байт данных в регистр сдвига передатчика. Данный процесс повторяется циклически

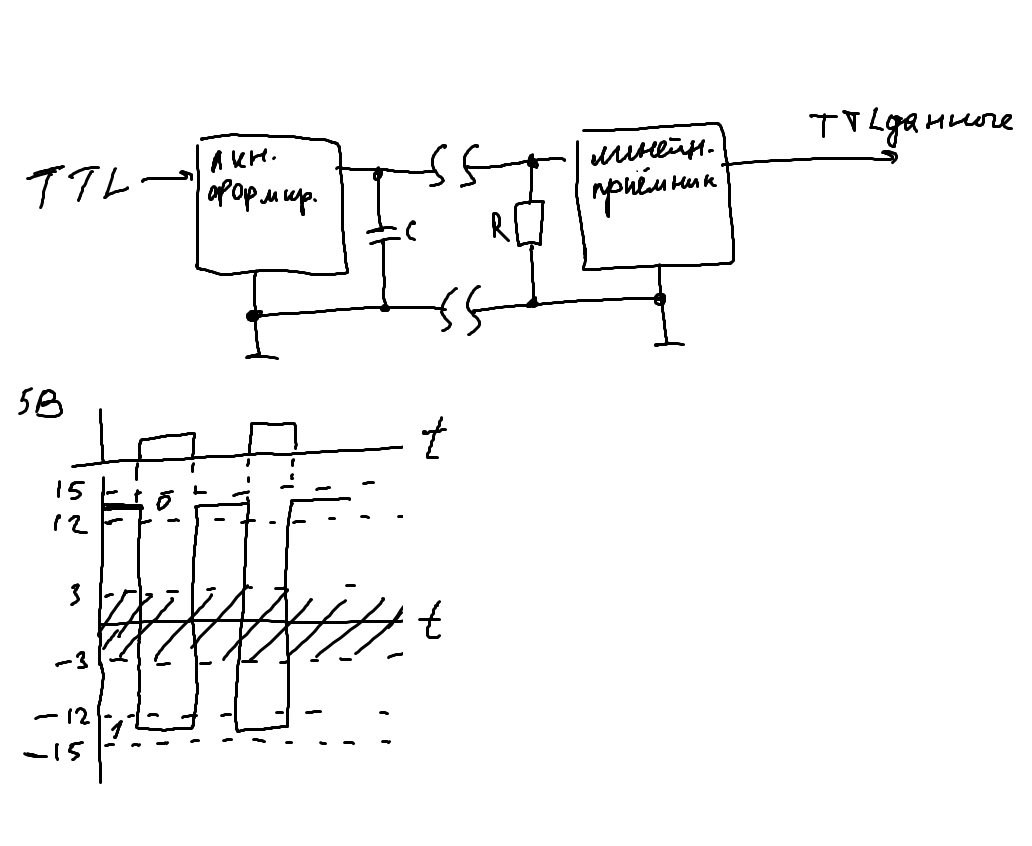

17. Однопроводный интерфейс rs 232

Если сигнал зайдет в зону нечувствительности и не выйдет, то смены сигнала не произойдет. Конденсатор С служит для изменения скорости нарастания сигнала. Резистор управляет отражениями сигнала от входа приемника.

Дальность передачи – 15м

Скорость – 20 Кбит/с

Уровень передаваемого сигнала 5…15 В

Чувствительность приема +- 3 В

18. Симметричный дифферен. Интерфейс rs-422.

Витая пара обладает свойством подавления синфазной помехи. Дополнительное устранение синфазной помехи осуществляется благодаря дифференциальному приемнику, выходной сигнал которого пропорционален разности напряжений на входах. Из-за этого синфазный сигнал подавляется, полезный усиливается.

Характеристики:

мах длина линии связи 1200(1300)м.

мах скорость передачи 10 Мбит/с.

мin уровень перед. сигнала 2В.

чувствит приема (+-)0,2В

макс синфаз помеха +- 3В

макс число приемников до 10 шт

Симметричный дифферен. интерфейс RS-485.

Он яв-ся развитием RS-422 с точки зрения возможного подключения доп.передатчиков и приемников к одной линии.

1. мах число передатчиков до 32.

2. мах число приемников до 32.

Остальные аналогичны, но уровень передачи (+-)1,5В-min.

19. Особенности сопряжения объектов с помощью rs – 232.

Стандарт RS – 232 разработан для связи оконечного оборудования данных(ООД(DTE)) с аппаратурой передачи данных(АПД(DCE)). Компьютер IBM PC представляет собой устройство DTE и оснащается вилочной частью разъема DB – 9(DB – 25). Большинство «больших» компьютеров и модемов имеют выход DCE. При подключении объектов DTE к DCE необходимо соединить одноименные контакты разъемов. Связывая м/д собой одноименные устройства мы не имеем права соединять одноименные контакты т.к. мы м/м соединить м/д собой 2 выхода или входа. Для подключения таких устройств необходимо использовать кабель имеющий перекрестное соединение передаваемых и принимаемых лини й и линий квитирования(подтверждение), такой кабель носит название «0 – модемный кабель». В min случае кабель должен иметь 3 проводника: 1) сигнальная земля; 2) линия передачи; 3) линия приема.

Есть также полный нуль-модемный кабель. Данный кабель предполагает что оба устройства реализуют протокол квитирования.

Иногда одно из сопрягаемых устройств реализует протокол квитирования, а др. нет. В этом случае рассмотренные выше кабели не годятся. Кабель необходимо так чтобы устройство само же отвечало на свои же сигналы квитирования и разрешало самому же себе переход к следующим операциям.
