4. Порядок захисту курсового проекту
Термін захисту курсового проекту передбачений в поурочно – тематичному плані.
4.1 Попередньо здійснюється нормоконтроль КП;
4.2 Викладач виправляє помилки КП, що стосуються оформлення і його
відповідності нормативно-технічним документам;
4.3 Перевірка КП.
4.4 Далі підписується графа „Викладач”. До захисту допускаються КП, що
виконані в повному обсязі згідно із затвердженим індивідуальним завданням.
Рекомендується підписувати КП таким чином: „До захисту”, „Бал”, „Підпис викладача”.
4.5 Після захисту КП і визначення відповідної оцінки на титульному
аркуші пояснювальної записки робиться запис: „Оцінка”, „Дата”, „Підписи
членів комісії”.
Додаток А
Теми індивідуальних завдань
1 Металева колона.
Підібрати переріз колони із сталі марки ВСт3кп2(ГОСТ 380 – 71*), навантаженої повздовжньою силою від постійних навантажень Nр і від короткочасних – Nq. Відмітка верху колони Н, примикання балок збоку; висота головної балки ℓх , висота другорядної балки ℓу,
величина заглиблення h0.
2 Металева балочна клітка.
Розрахувати балочну клітку розміром Lхℓ і металевим настилом з кроком балок настилу а. Нормативне тимчасове рівномірно розприділююче навантаження на балочну клітку q0 з врахуванням коефіцієнта по призначенню 0,95. Матеріал балок ВСт3пс6 (Ry = 235 МПа), настилу ВСт3кп2 (Ry = 215МПа, Run = 365 МПа), головної балки ВСт3пс6 (Ry =215 МПа при t = 21 – 40 мм).
3 Дерев’яні елементи даху.
Розрахувати деревяні елементи даху, згідно схем 1 – 6. Проліт L0 , розміри поперечного перерізу обрешітки в1,в2, кути нахилу крокв і розкосів α, β.
4 Збірна залізобетонна колона.
Розрахувати позацентрово – стиснуту колону прямокутного перерізу bхh, на яку діє повздовжня сила N з ексцентриситетом ℓ0. Клас бетону В, розрахунковий опір бетону Rb , клас арматури А, розрахунковий опір арматури Rs, коефіцієнт надійності бетону γв2.
5 Залізобетонний фундамент.
Розрахувати
залізобетонний фундамент під центрально
– стиснуту колону перерізом bс
х hс.
Фундамент армований арматурою класу
А, розрахунковий опір арматури
Ra
, навантажений силою
N.
Клас бетону В, розрахунковий опір бетону
Rb
, глибина закладання фундамента Н1,
розрахунковий опір грунта R0,
середня питома вага
матеріалу фундаменту і грунту
Таблиця А.1. Вихідні дані для будівельних конструкцій
Номер варіанта |
Металева балочна клітка |
Металева колона |
Дерев’яні елементи даху |
||||||||||||||||||||
L, м |
ℓ, м |
а, м |
q0, кН/м2 |
gн, кН/м2 |
Nр, кН |
Nq, кН |
Н, м |
ℓх, м |
ℓу, м |
h0, м |
№ схе ми |
L0, м |
В1, мм |
В2, мм |
α |
β |
Rкр, МПа |
Рсн, кг |
Rпок, МПа |
Вид покрівлі |
Rп, МПа |
Е |
|
1 |
|
|
|
|
|
|
|
|
|
|
|
1 |
14 |
60 |
60 |
45 |
25 |
13,2 |
100 |
2,38 |
Азб |
130 |
2,25 |
2 |
|
|
|
|
|
250 |
2000 |
10 |
1,6 |
0,48 |
0,8 |
2 |
12 |
50 |
50 |
50 |
30 |
13,2 |
75 |
36,6 |
Чер |
130 |
2,25 |
3 |
12 |
6 |
1 |
20 |
0,75 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
15 |
6 |
0,8 |
15 |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
|
|
|
|
3 |
18 |
60 |
60 |
45 |
30 |
13,2 |
80 |
36,6 |
Чер |
130 |
2,25 |
6 |
12 |
3 |
1 |
10 |
0,75 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
7 |
|
|
|
|
|
500 |
1000 |
12 |
1,5 |
0,3 |
0,9 |
4 |
6 |
40 |
40 |
40 |
25 |
13,2 |
60 |
2,38 |
Азб |
130 |
2,25 |
8 |
9 |
6 |
0,9 |
12 |
0,9 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
9 |
|
|
|
|
|
300 |
1500 |
11 |
1,5 |
0,4 |
0,9 |
|
|
|
|
|
|
|
|
|
|
|
|
10 |
|
|
|
|
|
|
|
|
|
|
|
5 |
12 |
40 |
40 |
40 |
25 |
13,2 |
75 |
36,6 |
Чер |
130 |
2,25 |
11 |
|
|
|
|
|
400 |
1500 |
10 |
1,4 |
0,38 |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
12 |
|
|
|
|
|
|
|
|
|
|
|
6 |
6 |
40 |
40 |
30 |
15 |
13,2 |
50 |
2,38 |
Азб |
100 |
2,25 |
13 |
10 |
3 |
1 |
14 |
0,85 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
14 |
|
|
|
|
|
350 |
1500 |
8 |
1,4 |
0,4 |
0,8 |
|
|
|
|
|
|
|
|
|
|
|
|
15 |
12 |
6 |
1,2 |
25 |
0,9 |
|
|
|
|
|
|
1 |
15 |
60 |
60 |
50 |
30 |
13,2 |
120 |
2,38 |
Азб |
130 |
2,25 |
16 |
6 |
3 |
0,8 |
15 |
0,65 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
17 |
|
|
|
|
|
250 |
1800 |
12 |
1,6 |
0,4 |
0,9 |
|
|
|
|
|
|
|
|
|
|
|
|
18 |
12 |
6 |
1 |
20 |
0,65 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
19 |
12 |
6 |
1 |
10 |
1 |
|
|
|
|
|
|
2 |
8 |
40 |
40 |
45 |
30 |
13,2 |
100 |
2,38 |
Азб |
100 |
2,25 |
20 |
|
|
|
|
|
400 |
1000 |
12 |
1,4 |
0,3 |
0,9 |
3 |
12 |
50 |
50 |
50 |
25 |
13,2 |
80 |
36,6 |
Чер |
130 |
2,25 |
21 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
22 |
|
|
|
|
|
|
|
|
|
|
|
1 |
12 |
40 |
40 |
45 |
25 |
13,2 |
80 |
36,6 |
Чер |
130 |
2,25 |
23 |
10 |
6 |
0,9 |
14 |
0,85 |
400 |
1800 |
10 |
1,6 |
0,48 |
0,8 |
|
|
|
|
|
|
|
|
|
|
|
|
24 |
|
|
|
|
|
300 |
1000 |
12 |
1,5 |
0,3 |
0,9 |
|
|
|
|
|
|
|
|
|
|
|
|
25 |
9 |
3 |
0,8 |
10 |
0,75 |
450 |
1000 |
11 |
1,4 |
0,4 |
0,8 |
|
|
|
|
|
|
|
|
|
|
|
|
Продовження табл.А.1
Номер варіанта |
Залізобетонний фундамент |
Залізобетонна колона |
|||||||||||||||||
bк, мм |
h к, мм |
B |
Rb, МПа |
A |
Ra, МПа |
N, кН |
γcp, кН/м3 |
R0, МПа |
H1, м |
b,мм |
h,мм |
ℓ0 |
B |
Rb, МПа |
A |
Rs, МПа |
N, кН |
γb2 |
|
1 |
500 |
500 |
В20 |
11,5 |
А300 |
280 |
2400 |
20/1,1 |
0,25 |
2 |
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
600 |
600 |
В15 |
8,5 |
А400 |
365 |
2000 |
20/1 |
0,3 |
1,8 |
|
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
|
|
400 |
400 |
60 |
В25 |
14,5 |
А400 |
365 |
1000 |
0,9 |
5 |
|
|
|
|
|
|
|
|
|
|
600 |
600 |
120 |
В25 |
14,5 |
А400 |
365 |
1500 |
1,1 |
6 |
300 |
300 |
В15 |
8,5 |
А300 |
280 |
2200 |
20/0,9 |
0,2 |
1,2 |
|
|
|
|
|
|
|
|
|
7 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
8 |
|
|
|
|
|
|
|
|
|
|
500 |
500 |
90 |
В20 |
11,5 |
А300 |
280 |
800 |
0,9 |
9 |
600 |
600 |
В25 |
14,5 |
А400 |
365 |
2200 |
20/1,1 |
0,35 |
2,1 |
|
|
|
|
|
|
|
|
|
10 |
|
|
|
|
|
|
|
|
|
|
300 |
300 |
60 |
В15 |
8,5 |
А300 |
280 |
600 |
0,9 |
11 |
|
|
|
|
|
|
|
|
|
|
400 |
400 |
90 |
В25 |
14,5 |
А400 |
365 |
900 |
0,9 |
12 |
400 |
400 |
В15 |
8,5 |
А300 |
280 |
2300 |
20/1 |
0,25 |
1,4 |
|
|
|
|
|
|
|
|
|
13 |
|
|
|
|
|
|
|
|
|
|
300 |
300 |
60 |
В15 |
8,5 |
А300 |
280 |
900 |
1 |
14 |
500 |
500 |
В20 |
11,5 |
А400 |
365 |
2400 |
20/1,1 |
0,25 |
1,6 |
|
|
|
|
|
|
|
|
|
15 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
16 |
|
|
|
|
|
|
|
|
|
|
600 |
600 |
120 |
В25 |
14,5 |
А400 |
365 |
1000 |
1,1 |
17 |
300 |
300 |
В15 |
8,5 |
А300 |
280 |
2200 |
20/1 |
0,25 |
1,5 |
|
|
|
|
|
|
|
|
|
18 |
|
|
|
|
|
|
|
|
|
|
400 |
400 |
90 |
В15 |
8,5 |
А400 |
365 |
1000 |
0,9 |
19 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
21 |
400 |
400 |
В20 |
11,5 |
А400 |
365 |
2300 |
20/0,9 |
0,25 |
1,4 |
600 |
600 |
90 |
В25 |
14,5 |
А400 |
365 |
1000 |
1,1 |
22 |
600 |
600 |
В25 |
14,5 |
А400 |
365 |
2300 |
20/0,9 |
0,3 |
2,1 |
|
|
|
|
|
|
|
|
|
23 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
24 |
|
|
|
|
|
|
|
|
|
|
500 |
500 |
110 |
В20 |
11,5 |
А300 |
280 |
900 |
1 |
25 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Схема 1
Схема 2
Схема 3

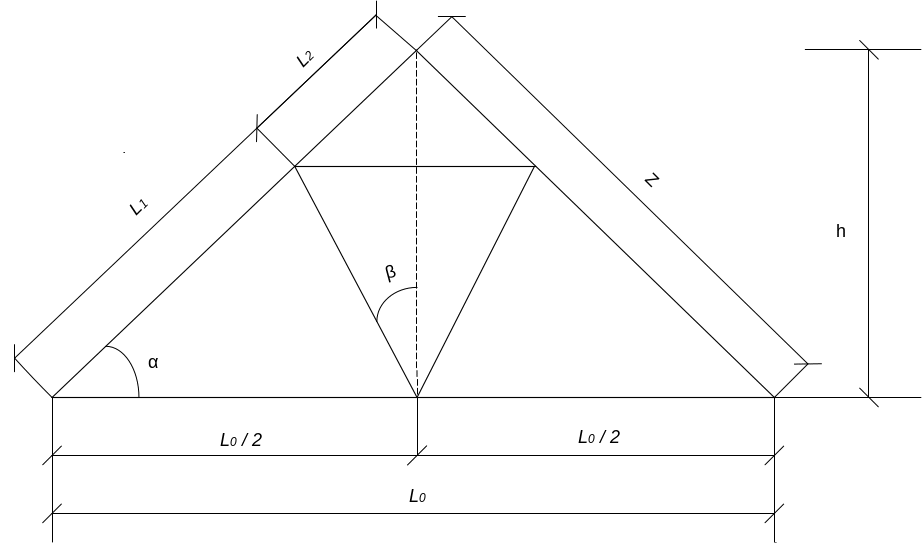

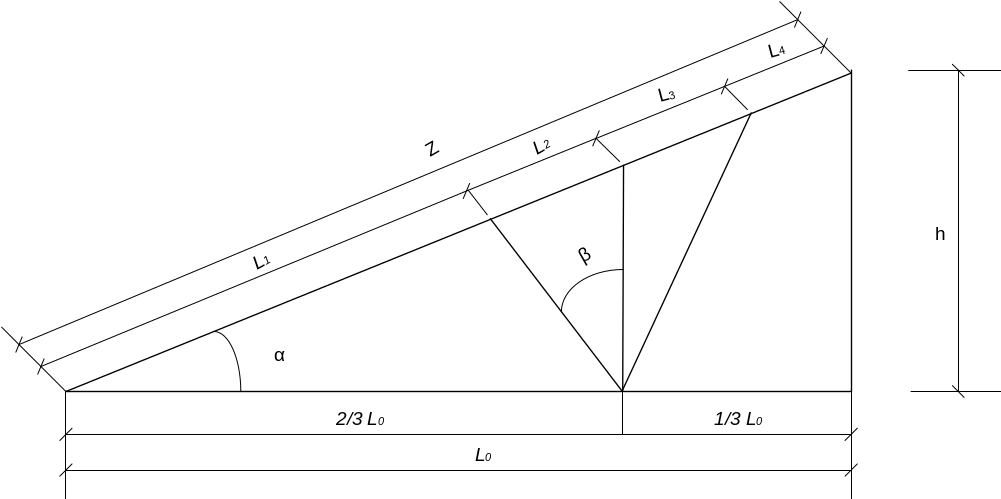

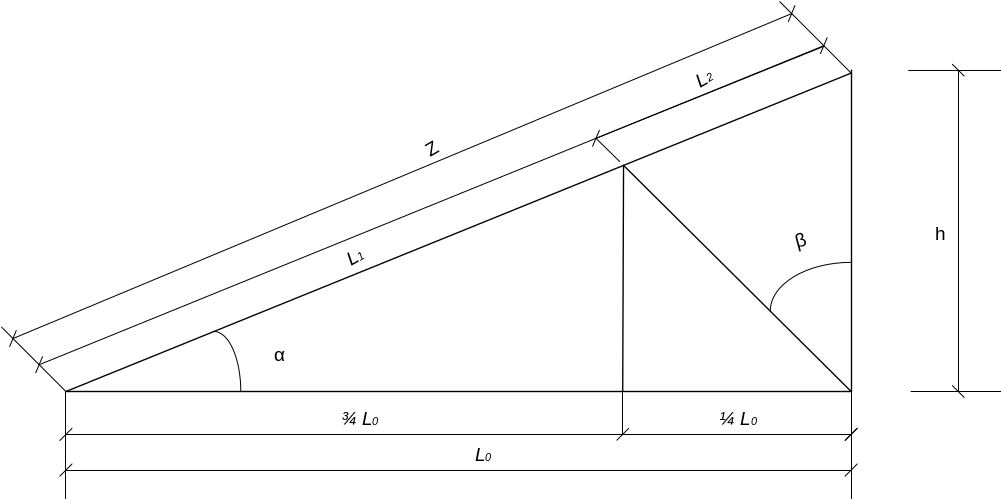

Рис. А.1 Схеми дерев’яних елементів даху
Схема 4
Схема 5
Схема 6

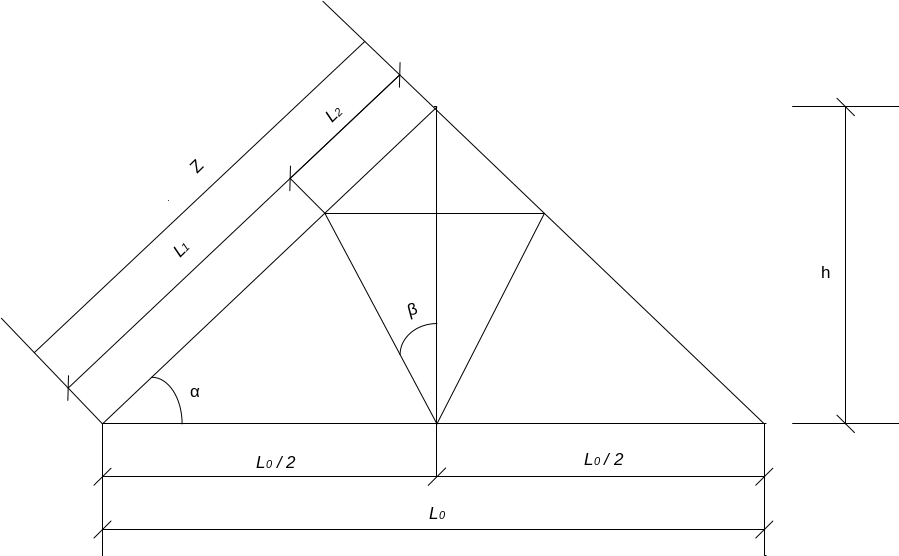

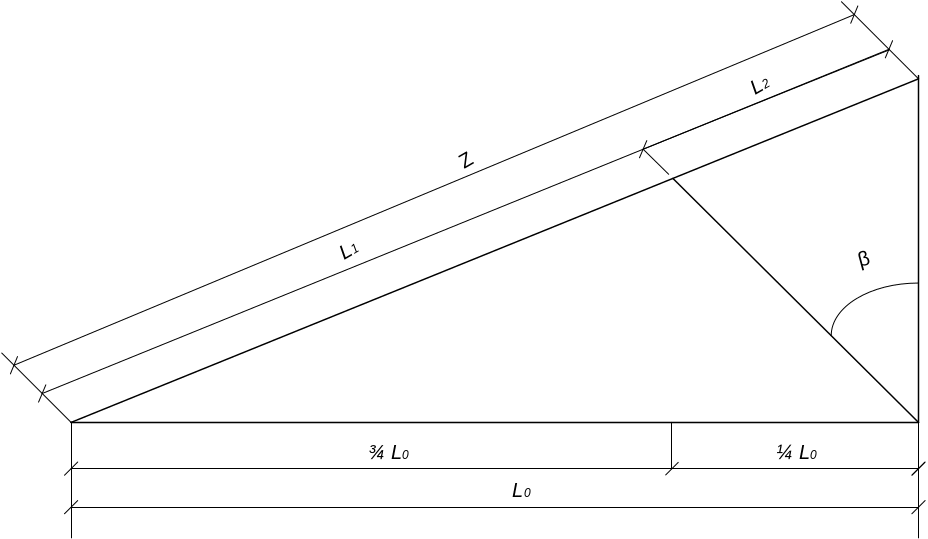

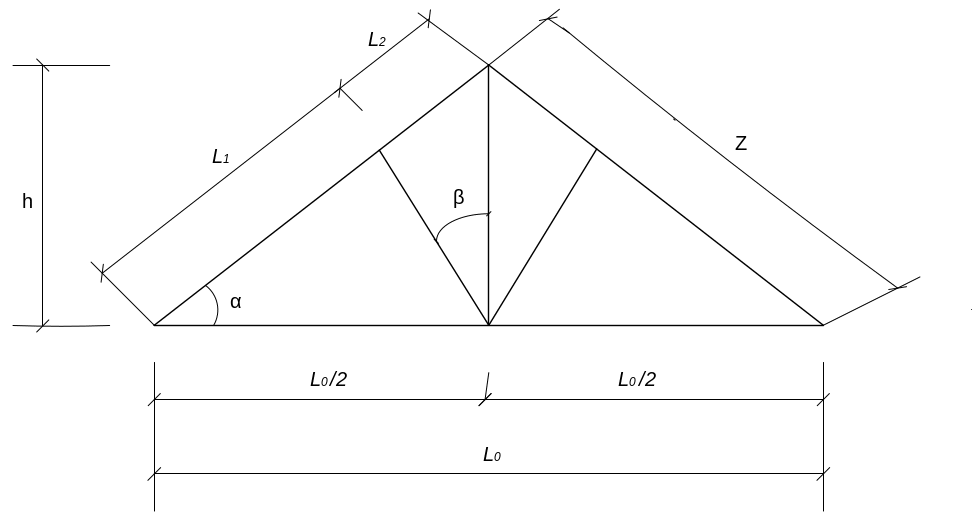

Рис. А.2 Схеми дерев’яних елементів даху
Додаток
Б
Міністерство
освіти і науки, молоді та спорту України
Пояснювальна
записка
до курсового
проекту
з дисципліни
«Основи розрахунку будівельних
конструкцій»
Розробив
студент
групи №11
Яцущак
Степан Степанович
Калуш
2011
Додаток
В
Вище
професійне училище №7 м.Калуша
Затверджую
Заступник
директора з НВР
___________О.М.П’єх
ЗАВДАННЯ
на
курсовий проект
Тема:
Розрахунок металевої колони та дерев’яних
елементів даху
Креслення:
Два аркуша формату А-2
Спеціальність:
Молодший
спеціаліст
Студент
групи №11
Яцущак
С.С.
Консультант:
Жарська Л.Б.
.
Рецензія
__________________________________________________________
______________________________________________________________________________________________________________________________________________________________________________________________________
Робота
допущена до захисту з балом
:
_______
Викладач________Жарська
Л.Б.
Завдання
видано :
Дата
виконання роботи :
Додаток Б
Міністерство освіти і науки, молоді та спорту України
Вище професійне училище №7
Робота №
Допущена до захисту
Заступник директора з НВР
___________О.М.П’єх
Пояснювальна записка
до курсового проекту
з дисципліни «Основи розрахунку будівельних конструкцій»
Розробив
студент групи №11
Яцущак Степан Степанович
Калуш
2011
Додаток
В
Затверджую
Заступник
директора з НВР
___________
ЗАВДАННЯ
на
курсовий проект
Тема:
Розрахунок металевої колони та дерев’яних
елементів даху одноповерхової
промислової
будівлі
Креслення:
Два аркуша формату А-2
Спеціальність:
Молодший
спеціаліст
Студент
групи
Консультант:
Рецензія
______________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________________________________________________
Робота
допущена до захисту з балом
:
_______
Викладач________Жарська
Л.Б.
Завдання
видано :
Дата
виконання роботи :
Додаток В
Вище професійне училище №7 м.Калуша
Затверджую
Заступник директора з НВР
___________О.М.П’єх
ЗАВДАННЯ
на курсовий проект
Тема: Розрахунок металевої колони та дерев’яних елементів даху
Креслення: Два аркуша формату А-2
Спеціальність:
Молодший спеціаліст
Студент групи №11
Яцущак С.С.
Консультант: Жарська Л.Б.
.
Рецензія __________________________________________________________
______________________________________________________________________________________________________________________________________________________________________________________________________
Робота допущена до захисту з балом : _______
Викладач________Жарська Л.Б.
Завдання видано :
Дата виконання роботи :
Додаток Г
Таблиця Г.1. Коефіцієнт повздовжнього згину центрально – стиснутих елементів
Гнучкість |
Значення коефіцієнта для елементів із сталі з розрахунковим опором Ry , МПа |
|||||
200 |
240 |
280 |
320 |
360 |
400 |
|
10 |
0,988 |
0,987 |
0,985 |
0,984 |
0,983 |
0,982 |
20 |
0,967 |
0,962 |
0,959 |
0,955 |
0,952 |
0,949 |
30 |
0,939 |
0,931 |
0,924 |
0,917 |
0,911 |
0,905 |
40 |
0,906 |
0,894 |
0,883 |
0,873 |
0,863 |
0,854 |
50 |
0,869 |
0,852 |
0,836 |
0,822 |
0,809 |
0,796 |
60 |
0,827 |
0,805 |
0,785 |
0,766 |
0,749 |
0,721 |
70 |
0,782 |
0,754 |
0,724 |
0,687 |
0,654 |
0,623 |
80 |
0,734 |
0,686 |
0,641 |
0,602 |
0,566 |
0,532 |
90 |
0,665 |
0,612 |
0,565 |
0,522 |
0,483 |
0,447 |
100 |
0,599 |
0,542 |
0,493 |
0,448 |
0,408 |
0,369 |
Таблиця Г.2. Сталь прокатна. Балки двотаврові (по ГОСТ 8239 – 72*)
Позначення:
h – висота балки; b – ширина; d – товщина стінки; t – середня товщина полички; R – радіус внутрішнього заокруглення; r – радіус заокруглення полички ; J – момент інерції; W – момент опору; S – статичний момент напівперерізу; i – радіус інерції.
Номер балки |
h |
b |
d |
t |
R |
r |
Площа перерізу, см2 |
Маса 1м довжини g , кг |
Довідникові величини для осей |
|
|||||||||
мм |
х - х |
у - у |
|
|
|
||||||||||||||
Jх, см4 |
Wх, см3 |
iх, см |
Sх, см3 |
Jу, см4 |
Wу, см3 |
iу, см |
|
||||||||||||
10 |
100 |
55 |
4,5 |
7,2 |
7,0 |
2,5 |
12,0 |
9,46 |
198 |
39,7 |
4,06 |
23,0 |
17,9 |
6,49 |
1,22 |
|
|||
12 |
120 |
64 |
4,8 |
7,3 |
7,5 |
3,0 |
14,7 |
11,50 |
350 |
58,4 |
4,88 |
33,7 |
27,9 |
8,72 |
1,38 |
|
|||
14 |
140 |
73 |
4,9 |
7,5 |
8,0 |
3,0 |
17,4 |
13,70 |
572 |
81,7 |
5,73 |
46,8 |
41,9 |
11,50 |
1,55 |
|
|||
16 |
160 |
81 |
5,0 |
7,8 |
8,5 |
3,5 |
20,2 |
15,90 |
873 |
109,0 |
6,57 |
62,3 |
58,6 |
14,50 |
1,70 |
|
|||
18 |
180 |
90 |
5,1 |
8,1 |
9,0 |
3,5 |
23,4 |
18,40 |
1290 |
143,0 |
7,42 |
81,4 |
82,6 |
18,40 |
1,88 |
|
|||
20 |
200 |
100 |
5,2 |
8,4 |
9,5 |
4,0 |
26,8 |
21,00 |
1840 |
184,0 |
8,28 |
104,0 |
115,0 |
23,10 |
2,07 |
|
|||
22 |
220 |
110 |
5,4 |
8,7 |
10,0 |
4,0 |
30,6 |
24,00 |
2550 |
232,0 |
9,13 |
131,0 |
157,0 |
28,60 |
2,27 |
|
Таблиця Г.3. Двотаври з паралельними гранями поличок (по ТУ 14-2-24-72)
-
Номінальний розмір профіля, мм
Номер профіля
Розміри, мм
Площа поперечного перерізусм2
Маса
1 м довжини
g , кг
Довідникові величини для осей
h
b
d
f
R
х - х
у - у
Jх, см4
Wх, см3
iх, см
Sх, см3
Jу, см4
Wу, см3
iу, см
нормальні двотаври
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
200х100
20Б1
198
100
5,2
7,6
11
25,7
20,2
1730
174
8,19
98,7
127
25,4
2,22
20Б2
200
100
5,2
8,6
11
27,7
21,8
1920
192
8,33
109
144
28,8
2,28
230х110
23Б1
227,8
110
5,4
7,9
12
30,1
23,6
2660
234
9,41
132
176
32,0
2,42
23Б2
230
110
5,4
9,0
12
32,5
25,5
2980
259
9,58
146
200
36,4
2,48
260х120
26Б1
257,6
120
5,6
8,5
13
35,3
27,7
4020
312
10,7
176
246
40,9
2,64
26Б2
260
120
5,6
9,7
13
38,2
30,0
4500
346
10,9
195
280
46,7
2,71
300х140
30Б1
297,6
140
5,8
8,5
13
41,5
32,6
6320
424
12,3
239
390
55,7
3,06
30Б2
300
140
5,8
9,7
13
44,9
35,2
7070
471
12,5
264
445
63,5
3,15
350х155
35Б1
346,6
155
6,0
8,8
14
48,7
38,2
10000
577
14,3
325
547
70,6
3,35
35Б2
350
155
6,0
10,5
14
54,0
42,4
11600
663
14,7
371
653
84,2
3,48
35Б3
352,4
155,5
6,5
11,7
14
59,5
46,7
12930
784
14,7
411
735
94,5
3,52
400х165
40Б1
395,8
165
6,8
9,8
16
60,1
47,2
15810
799
16,2
453
736
89,2
3,50
40Б2
400
165
6,8
11,9
16
67,0
52,6
18560
928
16,6
522
893
108,0
3,65
Продовження табл.Г.3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
400х165
40Б3
402,4
165,5
7,4
13,1
16
73,4
57,6
20480
1020
16,7
573
994
120,0
3,68
450х180
45Б1
445,4
180
7,6
11,0
18
74,6
58,5
24690
1110
18,2
629
1070
119
3,79
45Б2
450
180
7,6
13,3
18
82,8
65,0
28840
1280
18,7
722
1300
144
3,96
500х200
50Б1
495,6
200
8,4
12,2
20
91,8
72,1
37670
1520
20,3
863
1630
163
4,22
50Б2
500
200
8,4
14,4
20
101
79,0
43120
1720
20,7
972
1920
192
4,37
550х215
55Б1
545,2
215
9,2
13,7
20
110
86,3
54480
2000
22,3
1130
2280
212
4,55
55Б2
550
215
9,2
16,1
20
120
94,4
62220
2260
22,7
1280
2670
249
4,71
600х230
60Б1
594,2
230
10
15,4
22
131
103
77430
2610
24,3
1480
3130
272
4,88
60Б2
600
230
10
18,3
22
145
114
89320
2980
24,8
1680
3720
323
5,07
700х260
70Б1
693,6
260
11,5
15,5
24
162
127
125800
3630
27,9
2080
4550
350
5,31
70Б2
700
260
11,5
18,7
24
178
140
146000
4170
28,6
2370
5490
422
5,55
70Б3
705,6
260,5
12
21,5
24
196
154
165440
4690
29,0
2650
6350
488
5,69
70Б4
709,6
261,7
13,2
23,5
24
215
169
182060
5130
29,1
2910
7040
538
5,72
800х270
80Б1
791,6
270
13
17,2
26
197
155
194370
4910
31,4
2840
5670
420
5,36
80Б2
800
270
13
21,4
26
220
173
230280
5760
32,4
3290
7040
522
5,66
900х310
90Б1
893,2
310
14,3
18,6
30
245
193
309020
6920
35,5
3990
9270
598
6,15
90Б2
900
310
14,3
22,0
30
266
209
351380
7810
36,3
4470
10960
707
6,41
1000х320
100Б1
990
320
15,5
21,0
30
289
227
442460
8940
39,1
5180
11510
720
6,31
100Б2
1000
320
15,5
26,0
30
321
252
521660
10430
40,3
5970
14250
890
6,66
100Б3
1008
321,1
16,6
30,0
30
358
281
595560
11820
40,8
6760
16610
1030
6,81
100Б4
1014
323,1
18,6
33,0
30
397
312
662170
13060
40,8
7500
18620
1150
6,85
Таблиця Г.4. Катети зварювальних швів
Тип з’єднання |
Зварювання |
Границя текучості сталі, МПа |
Мінімальні катети швів , мм, при товщині найтовстішого із зварюваних елементів t, мм |
||||||
4-5 |
6-10 |
11-16 |
17-22 |
23-32 |
33-40 |
41-80 |
|||
Таврове з двохсторонніми швами, внапусток і кутове
|
Ручне |
До 430 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Більше 430 до 580 |
5 |
6 |
7 |
8 |
9 |
10 |
12 |
||
Автоматичне і напів автоматичне |
До 430 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Більше 430 до 580 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
||
Таврове з односторонніми швами |
Ручне |
До 380 |
5 |
6 |
7 |
8 |
9 |
10 |
12 |
Автоматичне і напів автоматичне |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Додаток Д
Таблиця Д.1 Сортамент стержневої арматури
Діа метр, мм |
Розрахункові площі поперечного перерізу , см2 , при кількості стержнів |
Вага, кг/м |
Діаметри арматури класів |
||||||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
А 240 |
А 300 |
А 400 |
А 600 А 800 A т800 Aт 1000 |
Ат1000 |
А 1000 |
В, Вр 400 600
|
В, Вр 1200.. 1500 |
|||
3 |
0,071 |
0,141 |
0,212 |
0,283 |
0,353 |
0,424 |
0,495 |
0,565 |
0,63 |
0,055 |
- |
- |
- |
- |
- |
- |
+ |
+ |
|
4 |
0,126 |
0,251 |
0,377 |
0,502 |
0,628 |
0,754 |
0,879 |
1,005 |
1,13 |
0,099 |
- |
- |
- |
- |
- |
- |
+ |
+ |
|
5 |
0,198 |
0,393 |
0,589 |
0,785 |
0,982 |
1,178 |
1,375 |
1,571 |
1,76 |
0,154 |
- |
- |
- |
- |
- |
- |
+ |
+ |
|
6 |
0,283 |
0,57 |
0,85 |
1,13 |
1,41 |
1,70 |
1,98 |
2,26 |
2,54 |
0,222 |
+ |
- |
+ |
- |
- |
- |
+ |
+ |
|
8 |
0,503 |
1,01 |
1,51 |
2,01 |
2,51 |
3,01 |
3,52 |
4,62 |
4,53 |
0,395 |
+ |
- |
+ |
+ |
- |
- |
- |
- |
|
10 |
0,785 |
1,57 |
2,36 |
3,14 |
3,93 |
4,71 |
5,50 |
6,28 |
7,07 |
0,617 |
+ |
+ |
+ |
+ |
+ |
+ |
- |
- |
|
12 |
1,131 |
2,26 |
3,39 |
4,52 |
5,65 |
6,79 |
7,92 |
9,05 |
10,18 |
0,888 |
+ |
+ |
+ |
+ |
+ |
+ |
- |
- |
|
14 |
1,539 |
3,08 |
4,62 |
6,16 |
7,69 |
9,23 |
10,77 |
12,31 |
13,85 |
1,208 |
+ |
+ |
+ |
+ |
+ |
+ |
- |
- |
|
16 |
2,011 |
4,02 |
6,03 |
8,04 |
10,05 |
12,06 |
14,07 |
16,08 |
18,10 |
1,578 |
+ |
+ |
+ |
+ |
+ |
+ |
- |
- |
|
18 |
2,545 |
5,09 |
7,63 |
10,18 |
12,72 |
15,27 |
17,81 |
20,36 |
22,90 |
1,998 |
+ |
+ |
+ |
+ |
+ |
+ |
- |
- |
|
20 |
3,142 |
6,28 |
9,42 |
12,56 |
15,71 |
18,85 |
21,99 |
25,13 |
28,27 |
2,466 |
+ |
+ |
+ |
+ |
+ |
+ |
- |
- |
|
22 |
3,801 |
7,60 |
11,40 |
15,20 |
19,00 |
22,91 |
26,61 |
30,41 |
34,21 |
2,984 |
+ |
+ |
+ |
+ |
+ |
+ |
- |
- |
|
25 |
4,909 |
9,82 |
14,73 |
19,63 |
24,54 |
29,45 |
34,36 |
39,27 |
44,18 |
3,84 |
+ |
+ |
+ |
+ |
+ |
- |
- |
- |
|
28 |
6,158 |
12,32 |
18,47 |
24,63 |
30,79 |
36,95 |
43,10 |
49,26 |
55,42 |
4,83 |
+ |
+ |
+ |
+ |
+ |
- |
- |
- |
|
32 |
8,043 |
16,09 |
24,13 |
32,17 |
40,21 |
48,26 |
56,30 |
64,34 |
72,38 |
6,31 |
+ |
+ |
+ |
+ |
- |
- |
- |
- |
|
36 |
10,179 |
20,36 |
30,54 |
40,72 |
50,89 |
61,07 |
71,25 |
81,43 |
91,61 |
7,99 |
+ |
+ |
+ |
+ |
- |
- |
- |
- |
|
40 |
12,566 |
25,13 |
37,70 |
50,27 |
62,83 |
75,40 |
87,96 |
100,53 |
113,10 |
9,87 |
+ |
+ |
+ |
+ |
- |
- |
- |
- |
Список літератури:
1. ДСТУ 3008-95 Документація. Звіти у сфері науки і техніки.
Структура і правила оформлення -Чинний 01.01.1996. – К.;
Державний Комітет України по стандартизації, метрології та
сертифікації , 1996. – 56с.
2. Расчет стальних конструкций: Справоч. пособие /
Я.М.Лихтарников, Д.В.Ладыженський, В.М.Кликов. - 2-е изд.,
перераб. и доп.-К.: Будівельник , 1984. - 368с.
3. Бородич М.К. и др. Строительные конструкции. Учебник:-
М.;1971. – (В загл. авт. А.Н. Добродеев, Г.Н. Зубарев, А.П.
Мандриков, Л.М. Пешковский.) – 425с.
4. Мандриков А.П. Примеры расчета железобетонных конструкций:
Учеб. Пособие для строит. техникумов по спец. «Пром. и гражд.
Стр – во». – М.: Стройиздат, 1979. – 419с., ил.
5. Попов Н.Н., Забегаев А.В. Проектирование и расчет
железобетонных и каменных конструкций: Учеб. Для строит.
Спец, вузол.-2-е изд.,перераб. и доп. –М.: Высш. шк., 1989. -
400с.: ил.
