Определение коэффициент чувствительности глин к сушке по методу а.Ф.Чужеского.

Из теста нормальной густоты, хорошо перемешенного после вылеживания, формуют три плитки размером 100х100х10 мм. Для измерения воздушной усадки на свежесформованные плитки острыми ножками штангенциркуля наносят метки по диагоналям через 100 мм. Узкие грани смазывают машинным маслом для предотвращения появления краевых и серединных трещин, в период сушки. Образца взвешивают на технических весах с точностью до 0,5 г и укладывают на лист стекла, смазанного маслом. В процессе сушки на воздухе при 20°С через 3-4 ч плитки взвешивают, штангенциркулем измеряют расстояние между метками с точностью до 0,1 мм. Значение усадки (мм) берут как среднее из двух измерений. Сушка образцов сопровождается изменением линейных размеров - усадкой, происходящей до определенного момента, соответствующей потере воды при усадке. На изменение размеров и объема дальнейшая потеря воды не влияет.

Влажность образца, при которой прекращается усадка, является критической влажностью. В современной теории сушки под критической влажностью понимают влажность, при которой заканчивается постоянная и начинается падающая скорость сушки. После прекращения усадки, т.е. после перехода образцов через состояние критической влажности образцы досушивают в сушильном шкафу при 110°С до постоянной массы. Затем определяют начальную абсолютную влажность, соответствующую рабочему состоянию теста, и подсчитывают влажность (%) и усадку (мм) для каждого момента измерения в процессе работы, результаты записывают по форме табл. 10.

Таблица 10 - Определение чувствительности глин к сушке по методу А.Ф. Чижского

Наименование сырья	№ плитки	Масса плитки	Расстояние между метками, мм		Средняя усадка	Абсолютная влажность		Коэффициент чувствительно мти к сущке, Кч
			На двух диагона лях	Среднее		В каждый момент	Критиче екая

Вычисление К_ч по методу А.Ф. Чижского производят графическим методом.

Графический способ определения критической влажности образца.

Зная массы образцов m₁ m₂ …. m_n, предварительно определяемые через 3...4ч, рассчитывают величины абсолютных влажностей (%):

W₁ = (m₁ – m_n)×100/m_n,

где: - W₁ - влажность свежесформованного образца, равная начальной влажности (W₁= W_n), %:

W₂, W₃ - влажности образцов каждого последующего измерения (%)

W₁ = ( m₁ – m_n)×100/m и т.д.

где: m_n - масса абсолютно сухого образца, г;

n - количество определений (желательно 6...8).

Затем определяют усадку (мм):

∆I₁= 0; ∆I₂ = (I₁ – I₂) 100%/I₁ ; ∆I₃ = (I₁ – I₃) 100%/I₁ и т.д.

где: - I₁, I₂ ... I_n - расстояние между метками на образце в каждый момент измерения, мм;

∆I₁, ∆I₂ ... ∆I_n - усадка образца, мм или в % от I₁, I₂ ... I_n .

По полученным данным в системе прямоугольных координат строят график "усадка - влажность" (рис. 4).

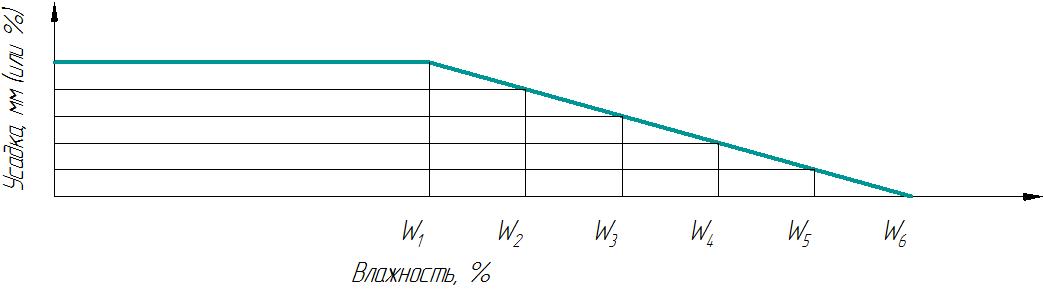

Рисунок 4 – Графический способ определения критической влажности по методу А.Ф.Чижского

Графическая зависимость имеет два участка: наклонную кривую, выражающую увеличение усадки с потерей воды, и прямую, параллельную горизонтали, показывающую потерю влаги после прекращения усадки. Пересечение этих линий дает значение критической влажности образца W_k при которой усадка прекращается.

Коэффициент чувствительности вычисляют по формуле:

K_ч = (W_н – W_к)/W_к

Числитель этой формулы представляет объем усадки, так как соответствует количеству воды, потерянному образцом при высыхании до прекращения усадки; знаменатель - критическую влажность, соответствующую количеству воды, потерянному образцом при высыхании после прекращения усадки. Можно сказать, что представляет собой отношение объемной усадки к объему пор. По величине коэффициента чувствительности глин к сушке, определенной по методу А.Ф. Чижского, глинистое сырье делят на три класса:

Малочувствительные К < 1,2

Среднечувствительные К= 1,2….1,8

Высокочувствительные К>1,8
