Установить
рейку ТНВД в положение «стоп» и по
стрелке указателя нагрузки 2 регулятора
на шкале определить деление. Стрелка
должна находится между цифрами 0-1.
При необходимости произвести
подрегулировку положения стрелки за
счет изменения длины наклонной тяги.
2.1
Запустить дизель и установить минимальную
частоту вращения холостого хода, в
пределах 11,7-0,4
с –1(700-25
об/мин).
Регулирование колебание частоты
вращения производить изменением
положения иглы изодрома регулятора. При
высокой амплитуде колебаний частоты
вращения допускается вывернуть иглу
изодрома полностью на 1-5 с для выпуска
воздуха из масляной системы регулятора.
При работе дизеля на минимальной частоте
вращения холостого хода нижняя кромка
стрелки указателя нагрузки должна
совпадать с делением 1, 8-2, 2 шкалы.
Окончательную регулировку произвести
винтом 4. Дизель,
оснащенный регулятором 25РВН–50А,
остановить и запустить повторно.
При этом время
перемещения указателя по шкале нагрузки
из положения «0» в положение «4» должно
быть не более 2 с.
Контролировать
визуально.
2.3 Прогреть дизель.
Тепловое состояние
дизеля должно соответствовать требованиям
пункта 4.11 программы и методики
испытаний. Отрегулировать
максимальную частоту вращения холостого
хода в пределах 250,1
с –1
(15405
об/мин), используя для этого винт 3. Установить
гидротормозом нагрузку, соответствующую
полной (максимальной) мощности дизеля
при этом частота вращения должна
снизится соответствовать 25 с –1
(1500 об/мин). Не изменяя частоту вращения,
завернуть регулировочную гайку 9 на
рейке до упора. Допускается колебание
частоты вращения не более
0,25 с –1
(15 об/мин), согласно технических условий
на конкретный дизель. При
необходимости произвести подрегулировку
частоты вращения соответствующей
полной (максимальной) мощности дизеля
за счет изменения положения винта
степени неравномерности на регуляторе.
Винт вращается отверткой через отверстие
в крышке регулятора, закрытое колпачковой
гайкой. При заворачивании гайкой. При
заворачивании винта степень неравномерности
и соответственно частота вращения
снижается, при отворачивании –
увеличивается.
Не
изменяя режим работы дизеля, завернуть
винт ограничения нагрузки 1 до
обеспечения зазора «А1»между стрелкой
указателя нагрузки в пределах 0,1
Снять пломбу и колпак 8 с рейки тнвд, ослабить контргайку 10 (отворачивание шпильки не допускается), смотрите рисунок 1.1.
2 Регулирование дизелей
ПРИЛОЖЕНИЕ М
(обязательное)
Разъяснения по
сборке и клеймению водяных насосов по
типу уплотнений
Необходимо
клеймить водяные насосы с уплотнениями:
«Гарлок» - буквой
Г;
«Герметика» -
буквой М;
«УДМЗ» - буквой
У;
«ТОККУУМ» из
карбида кремния – буквой К.
Буквы наносятся
ударным способом у порядкового номера
или клейма ОТК.
Водяные
насосы со всеми уплотнениями
взаимозаменяемы при условии установки
между уплотнением «Гарлок» и колесом
насоса кольца 0330-44-136 толщиной 7,5 мм.
Все
типы уплотнений представлены на рисунках
М1, М2, М3.
1
– манжета, 2 – уплотнение «Гарлок», 3 –
кольцо, 4 – кольцо
Рисунок М1 –
уплотнение «Гарлок»
Лист
Изм.
3
Нов. ДМ 6-12 Кузнецова
02.12г.
Изм.
Лист № документа Подпись Дата
Лист 198
882-00-000
РЭ

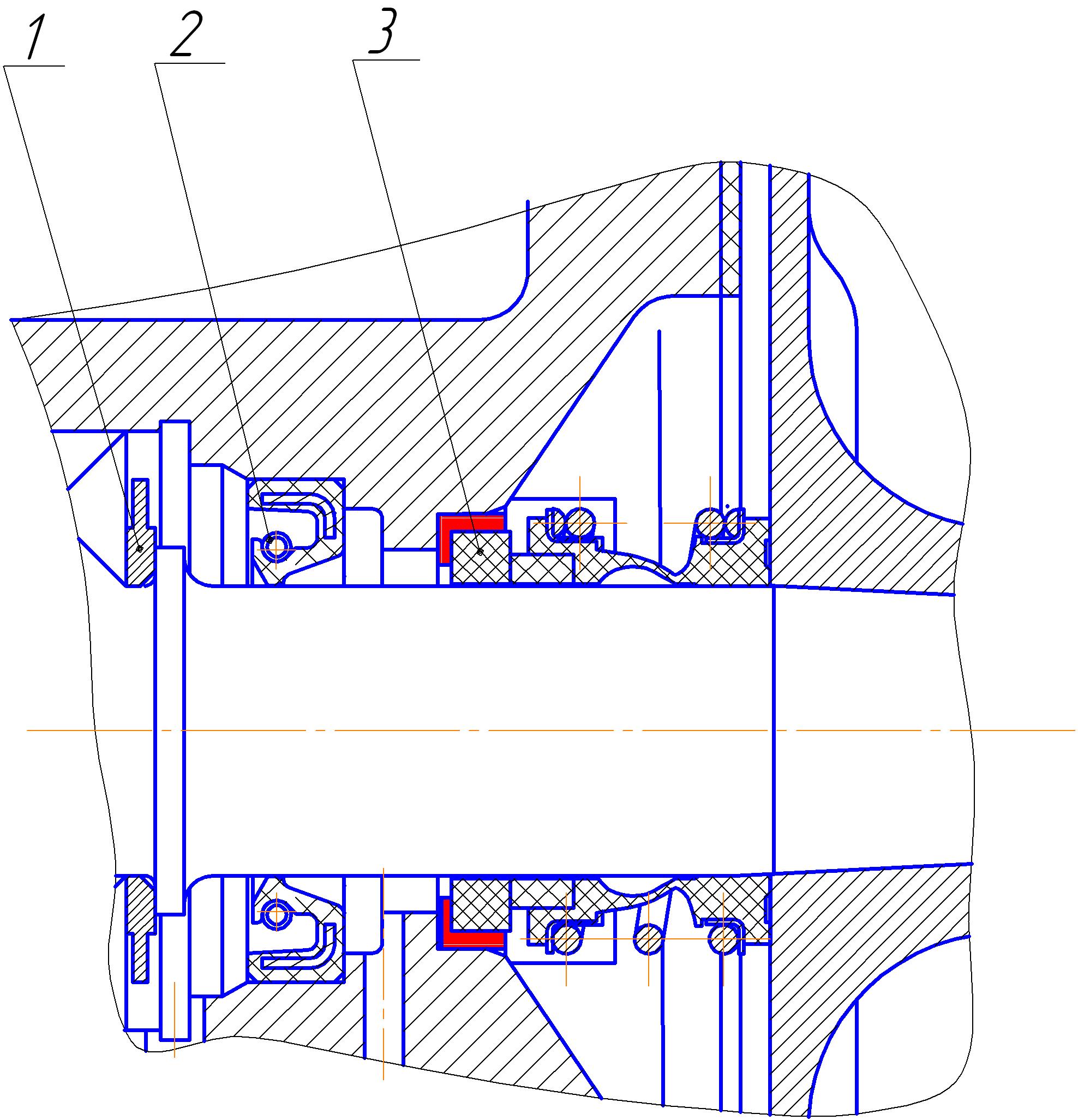

1 – диск, 2 –
манжета, 3 – уплотнение торцовое
«Герметика»
Рисунок
М2 – уплотнение «Герметика»

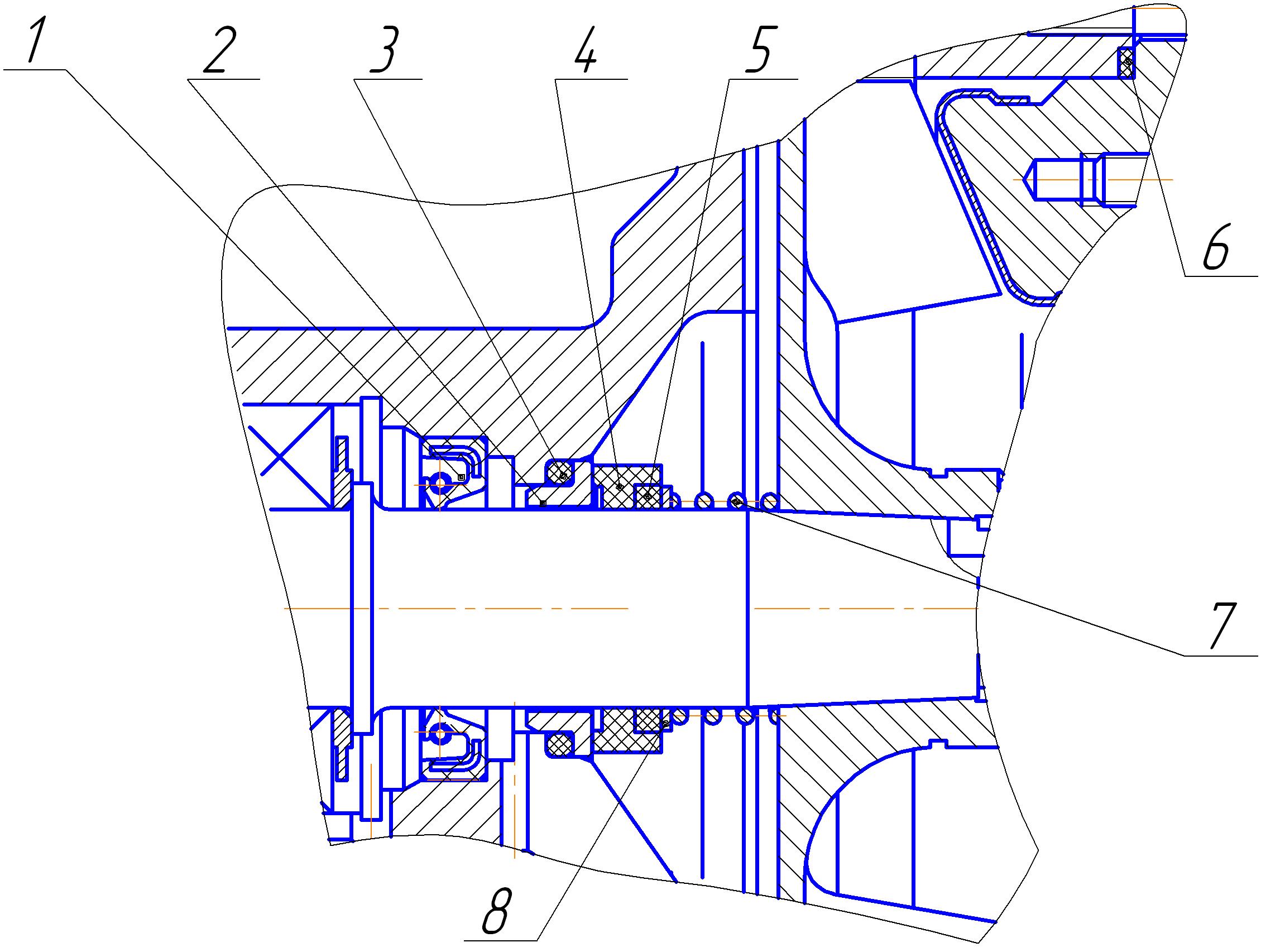

1 – манжета, 2 –
диск, 3, 5, 6 – кольцо, 4 – кольцо уплотнения
(«ТОККУУМ») или втулка («УДМЗ»), 7 –
пружина, 8 – шайба
Рисунок
М3 – уплотнение «ТОККУУМ» или «УДМЗ»
Лист
Изм.
3
Нов. ДМ 6-12 Кузнецова
02.12г.
Изм.
Лист № документа Подпись Дата
Лист 199
882-00-000
РЭ
В
уплотнении «УДМЗ» диски 2 и 4 уплотняются
в корпусе и на валу резиновыми кольцами
3 и 5, которые при установке смазываются
клеем-герметиком «Локтайт» для увеличения
герметичности и предотвращения
проворачивания (при этом не допускается
попадание клея на торцы дисков 2 и 4!).
Все
три уплотнения взаимозаменяемы по
установочным размерам и любое из них
может устанавливаться вместо двух
других без изменения остальных деталей
насоса. При установке уплотнений
«Герметика» и «УДМЗ»
кольцо
4 (рисунок М1) не устанавливать.
При установке
уплотнений необходимо смачивать детали
мыльной водой для облегчения их монтажа
с натягом в корпусе и на валу.
