Панели управления прибором ктл-400

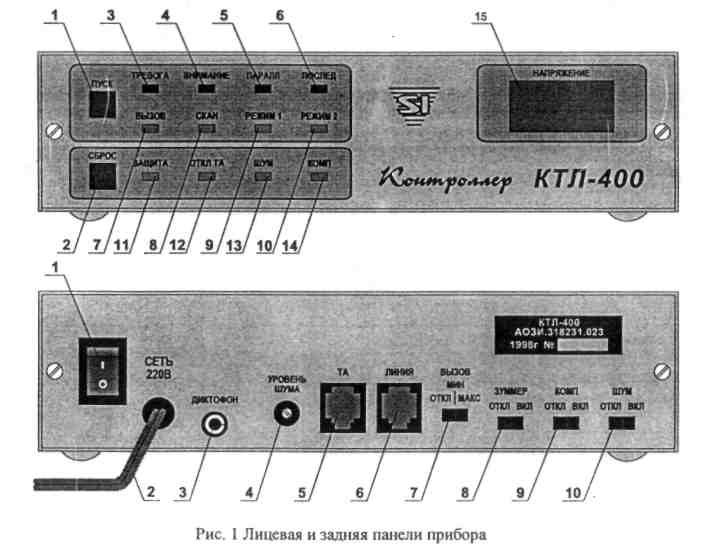

Панели управления прибором приведены на рисунке 23.

Лицевая панель:

Кнопка «Пуск», предназначенная для включения режима сканирования линии (поиска прослушивающих устройств);

Кнопка «Сброс», предназначенная для прерывания сканирования и отключения сигнала тревоги в случае обнаружения прибором прослушивающих устройств;

Индикатор «Тревога» - индикатор обнаружения прослушивающих устройств. Если прибор находится в режиме «ЗАЩИТА», то включение этого индикатора свидетельствует об обнаружении прослушивающего устройства. Если прибор находится в режиме сканирования «СКАН», то включение этого индикатора свидетельствует о кратковременном размыкании линии при подключении прослушивающего устройства или активизации в линии устройства типа «телефонное ухо»;

Индикатор «Внимание» зажигается периодически (в такт с индикатором «СКАН»), если в процессе сканирования КТЛ-400 обнаруживает прослушивающее устройство на линии. Индикатор зажигается не периодически (постоянно) при вызове в процессе сканирования номера вашего телефонного аппарата, при наличии сигналов АТС или импульсных помех;

Индикатор «ПАРАЛЛ» - включается по окончании сканирования, если прибор определяет наличие прослушивающего устройства и определяет способ подключения как параллельный;

Индикатор «ПОСЛЕД» - включается по окончании сканирования, если прибор определяет наличие прослушивающего устройства и определяет способ подключения как последовательный;

Индикатор «ВЫЗОВ» показывает наличие вызова вашего телефонного аппарата в режиме «ЗАЩИТА»;

Индикатор «СКАН» - индикатор скорости сканирования;

Индикатор «РЕЖИМ 1» показывает, что индикатор сканирует линию в режиме, эквивалентном «поднятой» трубке телефонного аппарата;

Индикатор «РЕЖИМ 2» показывает, что индикатор сканирует линию в режиме, эквивалентном «положенной» трубке телефонного аппарата;

Индикатор «ЗАЩИТА» показывает, что прибор находится в состоянии защиты линии от прослушивания;

Индикатор «ОТКЛ ТА» показывает, что в режиме «ЗАЩИТА» ваш телефонный аппарат при «положенной» трубке гальванически изолирован от линии;

Индикатор «ШУМ» сообщает о включении шумовой помехи в режиме «ЗАЩИТА».

Задняя панель:

Включатель «СЕТЬ» - включатель сетевого напряжения;

Гнездо «ТА» - гнездо для подключения телефона к прибору;

Гнездо «ЛИНИЯ» - гнездо для подключения телефонной линии к прибору;

Переключатель «Вызов» переключает громкость сигнала «вызов» от АТС;

Включатель «ЗУММЕР» - включение звуковой сигнализации «Тревога»;

Включатель «КОМП» - включение режима компенсации прибора;

Включатель «ШУМ» - включение шумовой помехи.

Рисунок 58

Подготовка прибора к работе и работа с прибором

Подключите прибор к электросети 220В, 50Гц. Включите прибор включателем «СЕТЬ». Под­ключите ТА к гнезду «ТА» прибора. Подключите линию к гнезду «ЛИНИЯ» прибора.

Эксплуатация прибора при защите переговоров по линии

Проконтролируйте по индикатору «ШУМ» включение прибора. Через 20 секунд после включения прибор адаптируется к параметрам линии и готов к эксплуатации.

При «положенной» трубке ТА включены следующие индикаторы:

- «ШУМ» показывает включение генератора шумовой помехи;

- «ЗАЩИТА» показывает, что прибор генерирует шумовую помеху и защищает линию от про­слушивания;

- «ОТКЛ ТА» показывает, что Ваш ТА при «положенной» трубке гальванически изолирован от линии.

При вызове номера Вашего ТА прибор генерирует звуковой сигнал вызова и загорается индикатор «ВЫЗОВ» на передней панели прибора. Громкость сигнала регулируется переключателем «ВЫЗОВ» на задней панели прибора.

При кратковременном рассоединении линии при подключении прослушивающих устройств, активизации в линии устройств типа «телефонное ухо», «поднятии» трубки параллельного ТА, уста­новленного на линии при положенной трубке защищаемого ТА, или снижении напряжения линии ниже ЗОВ срабатывает индикатор «ТРЕВОГА». Сигнал тревоги отключается кнопкой «СБРОС». Звуковая сигнализации тревоги включается переключателем «ЗУММЕР». При снижении напряжения линии ниже ЗОВ защищаемый ТА подключается к линии.

Уровень шумовой помехи при положенной трубке защищаемого ТА - не регулируется, частотный диапазон помехи - максимальный. Шумовая помеха отключается переключателем «ШУМ» на задней панели прибора.

При активизации в линии устройств типа «телефонное ухо» прибор автоматически форми­рует сигнал отключения данных устройств.

Цифровой индикатор при положенной трубке ТА показывает значение напряжения линии увеличенное на 2В за счет работы генератора шума. При эксплуатации прибора целесообразно кон­тролировать показания индикатора и сравнивать их с ранее измеренными. Например, уменьшение напряжения в линии на 2В при «положенной» трубке ТА свидетельствует о вероятном параллельном подключении устройства с внутренним сопротивлением 100 кОм.
