2.2 Действие демпфирующих моментов
Демпфирующие моменты вертолета по своей природе являются аэродинамическими.
Они вызваны появлением сил и моментов, препятствующих развитию возмущенного движения. Так, при колебаниях физического маятника силы сопротивления воздуха оказывают демпфирующее действие и гасят эти колебания.
На вертолете демпфирующие силы и моменты возникают на стабилизаторе, фюзеляже, несущем и рулевом винтах. Направление этих сил и моментов можно определить только в процессе вращения или перемещения вертолета.
Например,
при изменении угла тангажа вертолете
с некоторой угловой скоростью вращения
z
на
стабилизаторе появляется прирост
подъемной силы ∆
Уст
, так как при наличии обдувки от окружного
вращения изменяется угол атаки
стабилизатора
.
Прирост подъемной силы ΔУст
направлен против вращения и
вызывает
момент относительно центра масс ΔМст,
останавливающий
вращение
(рис.18):
∆
ст
=
;
∆Мст
=∆Уст
·
ℓст
.
Рис. 18. Демпфирующие свойства стабилизатора вертолета
Необходимо заметить, что момент ∆М ст не может возвратить вертолет к исходному состоянию равновесия, а лишъ препятствует его вращению, так как сила ∆Уст исчезает после
30
остановки вращения.
Аналогично возникают демпфирующие моменты от аэродинамических сил фюзеляжа вертолета. Наиболее сильное демпфирующее действие на вертолет оказывает несущий винт. При изменениях угла крена или тангажа возникает угловое ускорение вертолета. Из-за инерции лопастей НВ и их шарнирной подвески ось конуса вращения несущего винта с отставанием следует за его конструктивной осью (рис.19). Следовательно, отклонение вектора полной аэродинамической силы Rh от оси вала НВ приводит к появлению момента демпфирования Мq, препятствующего вращению:

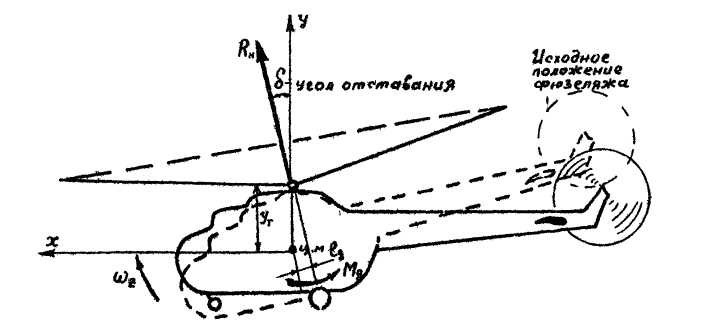

Рис.19. Демпфирующие свойства НВ вертолета без разноса ГШ
Как известно, отклонение оси конуса вращения НВ вызывает появление инерционного момента на втулке за счет разноса горизонтальных шарниров Мгш (рис.20). Момент Мгш действует в плоскости силы Rh и стремится совместить с ней ось вала винта. Таким образом, при наличии разноса ГШ момент демпфирования НВ Мq определяется суммой:
Рис.20. Демпфирующие свойства НВ вертолета при разнесенных ГШ
31
Момент Мq будет тем больше, чем выше расположен винт относительно центра масс и чем больше разнос ГШ.
Демпфирующие свойства несущего винта проявляются также при вертикальных перемещениях вертолета. Так, при увеличении вертикальной скорости подъема Vу тяга НВ уменьшается из-за уменьшения углов атаки элементов лопастей. Движение вертолета замедляется. При вертикальном снижении, наоборот, тяга НВ возрастает вследствие увеличения угла атаки элементов, т.е. НВ способен гасить броски вертолета при выполнении полета в зоне повышенной турбулентности воздуха.
Наличие
на вертолете рулевого винта способствует
повышению путевого
демпфирования. Например, при увеличении
угловой скорости вращения вертолета
влево
тяга
РВ будет возрастать за счет дополнительной
осевой обдувки справа. Поэтому в случае
повреждения РB
резко снижается способность вертолета
к путевой стабилизации.
Вывод. Демпфирующие свойства оказывают определяющее влияние на устойчивость вертолета, так как способствуют затуханию колебаний и переходу вертолета к исходному установившемуся движению. При слабом демпфировании колебания становятся незатухающими. Полет на динамически неустойчивом вертолете требует постоянного вмешательства пилота, точности пилотирования и повышенного внимания.
Отличительной особенностью вертолетов является взаимное влияние движений по тангажу, крену и рысканию. Так, продольные движения вертолета (относительно поперечной оси 0Z) приводят к изменению аэродинамических сил НВ и РВ. Появляются дополнительные моменты крена (относительно продольной оси 0х ) и рыскания (относительно нормальной оси 0у ), следовательно, начинаются движения поперечные и путевые. Наиболее тесная связь проявляется в полете между движениями по крену и рысканию.
Возмущенное движение вертолета имеет сложный пространственный характер. Поэтому в целях лучшей наглядности и простоты изучения устойчивость вертолета рассматривается в виде продольной, поперечной и путевой.
