Додаток к
Приклад оформлення експлікації до структурних (функціональних) схем
-
Зона
Поз.
Назва
Кіл.
Примітка
БЖ1, БЖ2
Блок живлення
2
П1...П4
Підсилювач
4
Р1
Резистор
1
А1
Атенюатор
1
Примітка: експлікація згідно наведеної форми подається тільки на аркушах креслень над основним надписом з дотриманням інтервалу не менше 15 мм.
Рисунок К.1 – Приклад оформлення експлікації до структурних (функціональних) схем
Додаток л

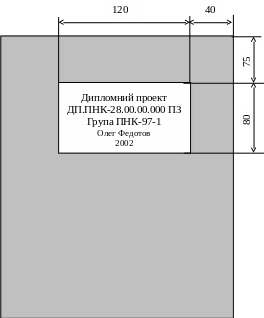

Приклад оформлення обкладинки пояснювальної записки
дипломного проекту
Рисунок Л.1 – Приклад оформлення обкладинки пояснювальної записки дипломного проекту
