Порядок виконання роботи

1 Зробити наладку схеми випрямлення в послідовності.

1.1 Оглянути ретельно візуальну схему силових шаф і силових блоків перетворювача з крапки зору правильності, відшлифовки, комплектності ЕО і його відповідності принциповим схемам, а також відсутності механічних пошкоджень.

1.2 Перевірити правильність включення індуктивних дільників струму

згідно з принциповою схемою.

1.3 Перевірити наявність заземлення шаф перетворювачів.

1.4 Перевірити правильність комутації контрольних гнізд.

1.5 Перевірити цілісність R-С ланцюгів.

2 Включити автоматичні вимикачі QF1 і QF2. Поставити перемикач SА1

з нульового положення у 1 (уперед). Натиснути кнопку В1 (пуск).

3 Зробити за допомогою перемикача SА1 зміни кута відімкнення тирис-

торів. Дані занести в таблицю 1.

Таблиця 1

α, град.
Ud, В

4 По табличним даним побудувати залежність V = f (а).

Розрахунок регулювальної характеристики

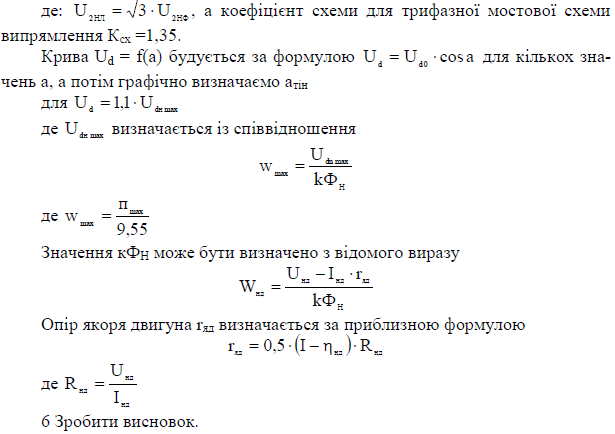

Регулювальна характеристика Ud = f(а) при роботі тиристорного перетворювача на якір двигуна, який є активно-індуктивним навантаженням, є косинусоїда (див. малюнок) т.ч. задана робота двигуна на холостому русі, то падінням напруги тиристорного перетворювача можна зневажати. Ud0 визначається за заданою фазною напругою U2НФ трансформатора:

Малюнок 1 – Схема перетворювача при активно-індуктивному навантаженні.

Малюнок 2 – Регулювальна характеристика

Контрольні запитання

1. Намалюйте зовнішні характеристик а перетворювача при активноіндуктивному навантаженні.

2. Особливості наладки реверсивних тиристорних перетворювачів з роздільним управлінням.

3. Силові схеми реверсивних перетворювачів.

4. Особливості наладки реверсивних тиристорних перетворювачів з роздільним управлінням.

Техніка безпеки

1. Забороняється включати тумблер „Мережа” стенда досліджуваної панелі.

2. Забороняється залишати під напругою прилади.

3. Не включати тумблери і кнопки.
