Порядок проведення роботи

1 Знеструмити електричний прилад лабораторної роботи № 10.

2 По черзі підводити мегомметр до мережних виводів трансформатора, обертаючи рукоятку мегомметра 120 об/хв. Провести замір ізоляції.

3 Пункт 2 повторити 2 рази.

4 Провести замір ізоляції між фазою трансформатора і землею. Під'єднуємо один провідник мегомметра до фази, інший до корпуса апарата.

5 Усі результати вимірювань і розрахунків занести до таблиці 1.

Таблиця 1

Під`єднання обмоток	Трансформатор				Двигун
	Між фазами			Між фазою і землею	Між фазами	Між фазою і землею
	АВ	ВС	АС
Показання мегометра

Контрольні питання

1. Випробування ізоляції підвищеною напругою.

2. Випробування ізоляції підвищеною напругою змінного струму.

3. Випробування ізоляції випрямленою напругою.

4. Види і типи мегомметрів.

5. Описати мегомметр індукційного типу.

6. Порядок виміру опору ізоляції освітлювальних пристроїв.

7.Метод виміру ізоляції в польових умовах.

8. Для чого проводиться вимір та випробування ізоляції електроустановок.

Техніка безпеки

1. Забороняється вмикати стенд без дозволу викладача, торкатися оголених частин при ввімкненому стенді.

2. Включення стенду проводити стоячі на діелектричному килимку, також,стоячи на килимку проводити всі вимірювання.

3. Працювати зі справним стендом.

Лабораторна робота№7

Тема: Вимірювання петлі фаза - нуль.

Мета: Вивчити методи вимірювання опору петлі фаза - нуль за допомогою вимірника опору М-417.

Прилади й устаткування: вимірник опору М-417, автомат АП-50, вольтметр 25М, магнітний пускач ПМА-4110 ЗУ.

Теоретичні обґрунтування

Вимірювання робляться двома способами: метод амперметра-вольтметра і допомогою вимірника опору. Метод амперметра-вольтметра: випробуєме обладнання відмикають бід мережі. Вимірювання роблять на змінному струмі бід понижуючого трансформатора. Для вимірювання робиться штучне замикання одного однофазного проводу на корпус електроприймача.

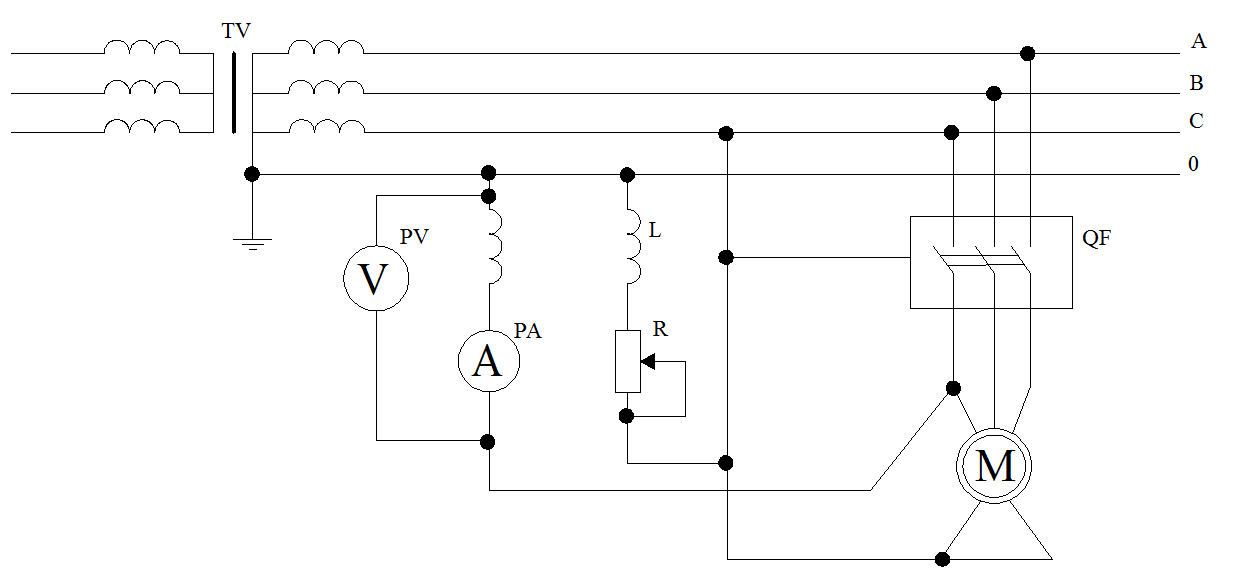

Малюнок 1 Схема вимірювання опору методом амперметра-вольтметра.

Після подання вимірюються напруги і вимірювальний струм повинен бути менш 10-20 А. Опір виміряної петлі дорівнює:

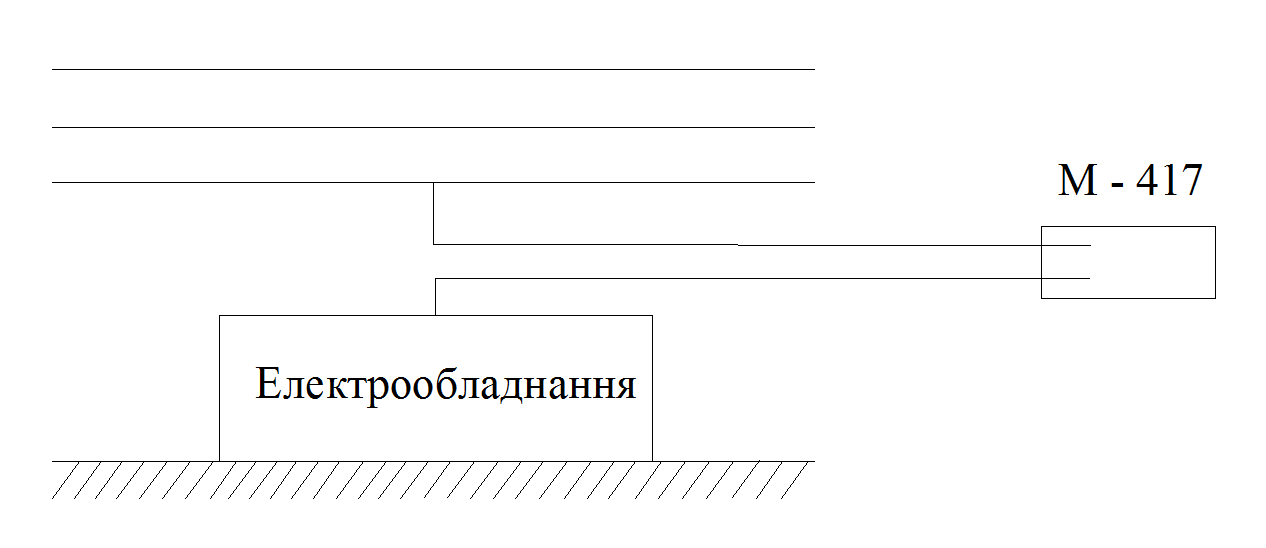

Малюнок 2 Схема вимірювання петлі фаза-нуль.

Повний опір петлі фазний провід-нульовий провід трансформатора визначається за формулою:

можливий струм однофазного замикання дорівнює:

Для електроприймачів, які живляться від силових трансформаторів великої потужності при визначенні опору петлі, опору фази трансформаторів Zт, як величину відносно малу у порівнянні з Zп, можна не враховувати. Вимоги до занулення:

1. Кратність однофазного короткого замикання стосовно Ін приладів максимально-струмового захисту повинна бути не менше: 3 - для плавких вставок і розчіплювачів автоматів із зворотною залежністю від струмової характеристики; 1,1 - для автоматів з електромагнітними розчіплювачами.

2. Опір заземлювачів нейтралі джерела живлення не повинен перевищувати значень: при напрузі 660/380 В - 2 Ом, 380/220 В - 4 Ом, 220/127 В - 8 Ом, в тому числі тільки штучних заземлювачів відповідно -15, 30, 60 Ом.

3. Повторні заземлювачі нульового проводу повинні виконуватися на кінцях повітряних ліній і відгалужень більше 20 Ом, а також на вводах в будівлі, електричні установки яких підлягають зануленню. При розташуванні електроустановки поза будівлею, відстань від електроустановки до найближчого повторного або робочого заземлювача не повинна перевищувати 100м.

4. Опори повторних заземлювачів нульового проводу не повинні перевищувати: при напрузі мережі 660/380 В - 5 Ом, 380/220 В - 10 Ом; 220/127 В- 20 Ом, в тому числі кожного повторного заземлювача відповідно -15, 30, 60 Ом.

Порядок виконання роботи

1 Виконання роботи робиться по схемі (мал. 2).

2 Знеструмити перевіряєму ділянку ланцюгу. Приєднати перший провід

до корпусу обладнання, другий до фазного проводу. Увімкнути мережу.

3 Натиснути кнопку "Перевірка калібрування".

4 Ручкою "Калібрування" встановити показник на нуль.

5 Натиснути кнопку "Вимірювання".

6 При опору петлі фаза-нуль більше 2 Ом загориться сигнальна лампа, 2>2 Ом, якщо не загориться, за шкалою приладу зробити розрахунок.

Контрольні запитання

1. Вимірювання опору приладом ИПЗ- Т.

2. Вимірювання опору приладом ИПЗ-Ц.

3. Вимоги до занулення.

4.Методи вимірювання опору.

5. Вимірювання опору ланцюга фаза-нуль.

6. Навести схему вимірювання опору методом амперметра-вольтметра.

7. Принцип дії мегомметра.

Техніка безпеки

1. Роботу виконувати на підготовленому стенді.

2. Роботу повинні виконувати не менш двох чоловік.

3. Перед початком роботи переконатися, що всі вимикачі відключені.

4. Заборонено включати стенд без дозволу викладача.

5. Після проведення дослідів необхідно відключити стенд від напруги.

Лабораторна робота№8

Тема: Перевірка вірності включення обмоток машин постійного струму.

Мета: Отримати навички у перебірці включення обмоток машин постійного струму методом змінного струму і методом імпульсів.

Прилади й устаткування: автомат - 2 шт., амперметр, вольтметр - 2шт., мілівольтметр, блок живлення БЛ4-1, двигун, сигнальна лампа, з'єднуючі проводи.

Теоретичні обґрунтування

1. Метод імпульсів до початку однієї з обмоток, крізь преривач під'єднують позитивний полюс низьковольтного джерела ЕДС, а до початку іншої позитивний вивід мілівольтметра, негативні полюси під’єднують к кінцям обмоток, якщо при замиканні мережі джерела ЕДС стрілка мілівольтметра виходить вправо, то початок і кінець позначені вірно.

2. Метод магнітної стрілки: до початку обмоток та відповідного опору під’єднують один і той же полюс джерела напруги, а до кінця інший. Замикання мережі однієї обмотки підносять до полюсного наконечника або кріпильного болта магнітну стрілку і запам'ятовують його полярність. Потім цю обмотку вимикають і вмикають іншу. Якщо полярність не змінилися, початок і кінець позначені вірно.

3. Метод провертання якоря зібрати схему мал. 1 до якоря під'єднати низько межовий магнітоелектричний вольтметр і вручну плавна обертають якір, коли виводи під'єднані вірно напрям відходу стрілки вольтметра при живленні кожної обмотки не змінюється.
