Порядок виконання роботи

1 Провести перевірку захистів за схемою (мал. 1).

2 Включити автоматичний вимикач QF, ЛАТРом ТV виставити 100 В на реле напруги РН-53.

3 Зробити перебірку і настроювання реле РТ-40/6.

4 Поставити перемикач А в положення 2 і зробити регулювання реле.

Визначити струм спрацювання реле.

5 Зробити регулювання реле РТ-84/1, для цього треба підключити виводи трансформатора струму до виводів котушки реле РТ-84/1. Поставити перемикач А в положення 1, натиснути кнопку В.

6 Результати вимірів занести в таблицю 1.

Таблиця 1

Положення перемикачів	1	2	3
Струм первинної обмотки
Час спрацьовування

7 Зробити висновок.

Контрольні питання

1. Принцип дії реле.

2. Для чого призначено реле?

3. Що називається коефіцієнтом повернення реле напруги?

4. Як зробити перевірку і настроювання реле напруги?

5. Як зробити перевірку і настроювання реле струму РТ-40?

6. Як зробити перебірку і настроювання реле РТ-84 ?

Техніка безпеки

1. Роботу виконувати на підготовленому стенді.

2. Роботу повинні виконувати не менш двох чоловік.

3. Перед початком роботи переконатися, що всі вимикачі відключені.

4. Під час зняття електричних характеристик звернути увагу на ізоляцію

електричних проводів, якщо виявляються неполадки, то необхідно попередити лаборанта.

5. Заборонено включати стенд без дозволу викладача.

6. Переключення роботи однією рукою.

7. На стенді, що знаходиться під напругою, забороняється робити переключення проводом.

8. Після проведення дослідів необхідно відключити стенд від напруги.

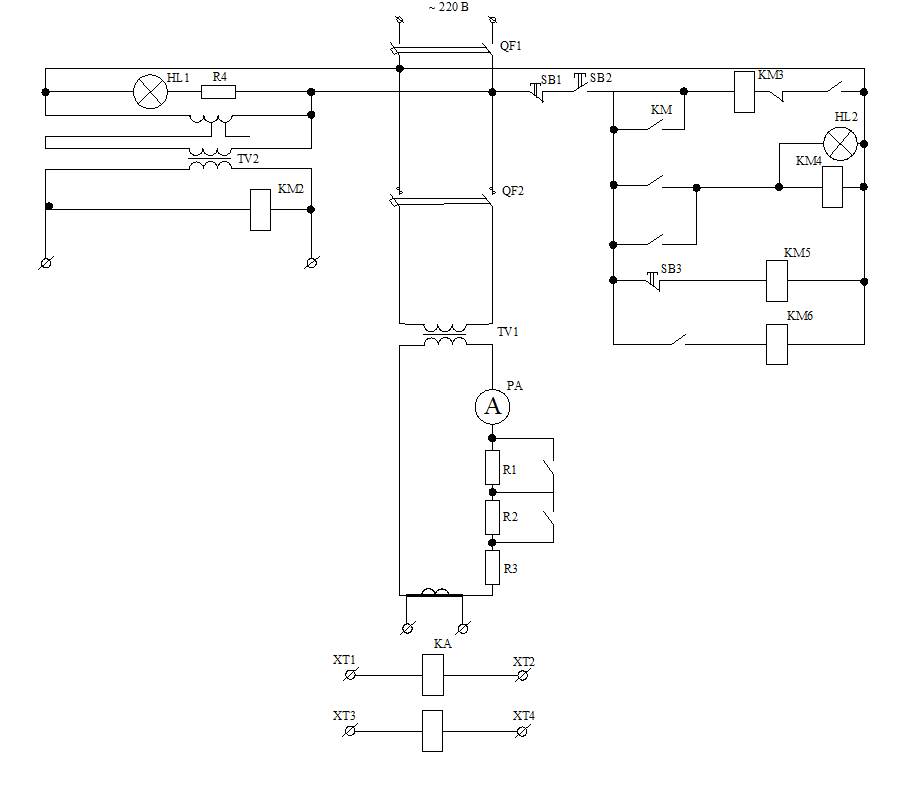

Малюнок 1 – Схема перевірки захисних систем

Лабораторна робота№6

Тема: Випробування ізоляції електроустаткування.

Мета: Отримати навички з випродування ізоляції мегомметром.

Прилади й устаткування: мегомметр типу МС-08, трансформатор типу АПСН.

Теоретичні обґрунтування

Вимірювання опору ізоляції мегомметром може проводитись безперервно для мереж змінного трьох та однофазного струму і постійного струму щитовими приладами М143/2, М1503, М1603, М1604/1, М1508, М1608 і др., а також знеструмлених мереж переносними приладами. Вибір типу мегомметра проводиться у залежності бід номінального опору об'єкту, його параметрів і номінальної напруги. Для вимірювання ізоляції устаткування с U = 1000 В використовувати мегомметри на номінальну напругу 100, 250, 500 і 1000 В, а в електричних пристроях з більше 1000 В використовують і мегомметри на 1000 В та 2500 В.

Мегомметри бувають індуктивного типу (М 4100(1-5)), електронні (Ф2 ФЗ).

Спільними вузлами індуктивних мегомметрів є генератор змінного струму, вимірювач і вимірювальний прилад логометричного типу.

Спільні вузли електронних мегомметрів джерело стабілізованої напруги і ламповий вольтметр, той що вимірює спадання напруги на еталоннім опорі.

Для проведення вимірювань у польових умовах і контролю справності лінійних підстанцій використовують штанго-мегомметр ШП-1, являє собою мегомметр, вмонтований в ізолюючу штангу. Кола результат вимірювань опору ізоляції може бути перекручений поверховим струмовим витком на ізоляцію накладають струмопровідний електрод, під'єднаний до мегомметра. Вимірювання опору ізоляції освітлювальних мереж проводиться при підключених та знятих плавких установках, вимкнених електроприймачах, приладах, апаратах, вивернутих лампах.

Категорично забороняється вимірювати ізоляцію на мережі, якщо вона хоч на малій ділянці проходить поблизу іншої мережі, яка під напругою та під час грози на повітряних мережах передачі.
