Порядок виконання роботи
1. Зродити іспит РТ - 40/10.
2. Зібрати схему (мал. 1), підключивши до генераторних клем ХТ5, ХТ6 реле КА1 з послідовно підключеним амперметром РА.
3. Показати схему для перевірки викладачу.
4. Установити покажчик на кінцеву оцінки шкали. Замірити струм спрацювання і струм повернення на всіх оцінках шкали. Замірити струм установки і розрахувати коефіцієнт повернення. Дані занести в таблицю 1. Для включення стенда необхідно включати автомати QF1, QF2, потім включити кнопку пуску SB 1 і кнопка на реле КН повинна бути натиснута. Для відключення необхідно натиснути кнопку пуску SB2 чи відключити QF1.
5. Зробити іспит реле РТ - 40/20 (КА2), для цього необхідно повторити пункти з 2 по 4.
6. Зробити висновки по роботі. Результати занести в таблицю.
Таблиця 1
Тип реле |
Установка по шкалі |
Показники амперметра PA |
Коефіцієнт повернення |
|
Струм спрацьовування |
Струм повернення |
|||
РТ - 40/10 УХЛ4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
РТ - 40/20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Контрольні питання
1. Перелічити методи перевірки вірності маркировки виводів, полярності обмоток головних і додаткових полюсів машин постійного струму.
2.Метод імпульсів для перевірки полярності обмоток головних і додаткових полюсів.
2.1. У яку мережу під'єднують джерело низьковольтног ЕДС.
2.2. У яку мережу під'єднують мілівольтметр.
2.3. Яким чином визначають вірність під'єднання обмоток?
3.Метод магнітної стрілки.
3.1. До чого підносять магнітну стрілку?
3.2. Яким чином визначають вірність полярності.
4.Метод провертання якоря.
5.Метод змінного струму для перевірки вірності під'єднання обмоток додаткових полюсів.
5.1. Чому відповідає вірне під'єднання обмоток додаткових полюсів.
Техніка безпеки
1. Забороняється включати стенд без дозволу викладача, торкатися оголених частин без дозволу викладача.
2. Підключення стенда роботи стоячи на діелектричному килимку, працювати тільки на справному стенді.

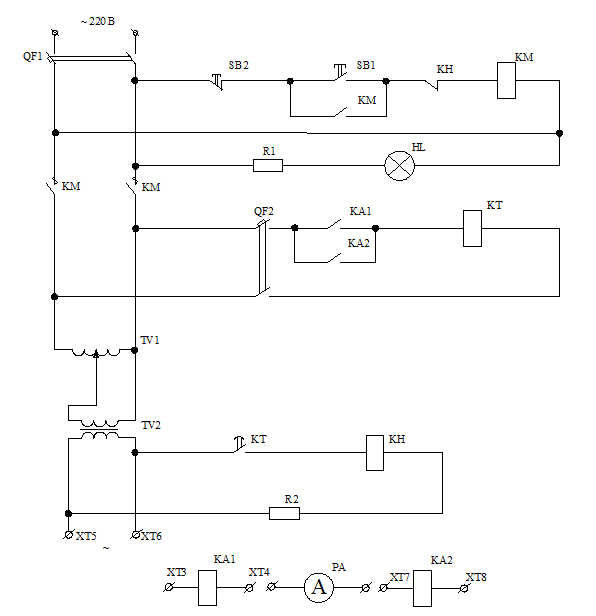

Малюнок 1. Схема перевірки та налагодження струмових реле різних типів.
Лабораторна робота №5
Тема: Настроювання захисних систем електропостачання.
Мета: Зробити перебірку і настроювання захисних систем електропостачання.
Прилади й устаткування: автоматичний вимикач АС-2043, вимикач кнопковий ПКЕ-122, реле-237, реле проміжне вказівне РУ-21, пускач магнітний ПМ, амперметр -330, трансформатор напруги ОСМ 1-0, трансформатор напруги ОСЛ-0,03, трансформатор струму 10/5, перемикач КМФО, латр ЛМ, лампи сигнальні.
Теоретичні обґрунтування
1. Перебірка і настроювання реле напруги.
Перебірку і регулювання електричних характеристик реле виконують на першому чи другому діапазоні - у залежності дід робочої установки Покажчик установити на кінцеву позначку шкали. При розбіжності напруги спрацьовування шкалою регулюють початкове положення якоря лівим активним гвинтом і правих нерухомих контактів. Покажчик встановлюють у точку шкали, що відповідає робочій установці. Якщо напруга спрацьовування реле відрізняється від установки, його коректують зсувом покажчика в потрібну сторону.
2. Перевірка і настроювання реле струму РТ-4О.
При перевірці реостата R >107р. Реостат R включають для зниження залежності струму дід повітряного зазору реле, поліпшення форми кривої струму. Застосовують вимірювальні прилади електромагнітної системи, тому що вони реагують на ті ж значення величини, що і реле, яке перевіряємо. Клас точності приладів 0,5 чи 1. Для зменшення зносів контактів і з метою безпеки, як індикатор застосовують лампу 3,5 В. Спрацьовування реле визначають по лампі, а поверненняна слух - у момент зупинки якоря в кінцевому положенні.
3. Перебірка і настроювання реле РТ-84.
Вимір і регулювання струму спрацьовування індукційного елементу на задній установці по струму і максимальній установці по струму і максимальній установці за часом дозволяють переконатися в надійності зчеплення черв'ячної передачі по всій довжині сектора. При струмі, рівному струму спрацьовування індукційного елемента з точністю до 5° сектор повинен ввійти в зачеплення з черв'яком і рухатися нагору плавно, без стрибків чи зупинок. При зіткненні з коромислом якоря відсічення сектора не повинно зупинятися, сповільнюватися чи зіскакувати з черв'яка, підйом сектора не повинен сповільнюватися після зіткнення з коромислом якоря відсічення сектора. Підйом сектора не повинен сповільнюватись після зіткнення штовхальника з сигнальними контактами реле. При недостатнім зачепленні сектора з черв'яком збільшують глибину зачеплення, але необхідно враховувати, що надмірно глибоке, зачеплення затрудняє повернення індукційного елемента, призводить до неприпустимого зниження коефіцієнта повернення. Вимірюють струм спочатку вільного обертання диска, що повинен бути не більше 30% струму спрацьовування індукційного елемента.
