6.7. Обмен срезанных предохранительных штифтов (срезного штифта)
Матрица вместе с системой роликов имеет предохранительную систему в виде срезывающихся штифтов. С случае появления слишком высокой нагрузки - например когда между роликом и матрицей появится металический элемент -наступает срезание штифта блокирующего положение роликов. Наступает совместное вращение роликов и матрицы.
В момент срезания штифта корпус 18 нажимает электрический выключатель, который автоматически выключает привод гранулятора (рис.3.2.).
В случае срезания штифтов необходимо:
> выключить электрический шкаф питания двигателей,
> открыть крышку кожуха матрицы,
> очистить тщательно внутреннее пространство матрицы,
> найти металический элемент и вынуть его,
> проверить не появились ли повреждения роликов и матрицы. Если нет тогда:
> вынуть оставшуюся часть срезанного штифта (находится в задней части гранулятора),
> вращать корпусом 18 (рис. 8,5) таким образом чтобы отверстия в корпусе и грануляторе были в одной оси,
> вложить новый штифт.
Форму и размеры предохранительного штифта показано на рис. 6.4. Срезные штифты сделаны с обычной мяккой стали.

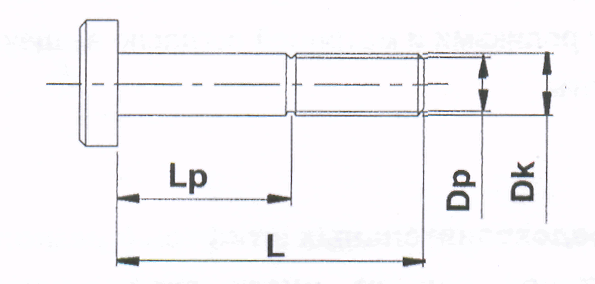

Рис. 6.4. Форма и размеры срезного штифта
Таблица 6.1. Размеры средних штифтов гранулятора PD-15 для разных мощности двигателей
Параметр |
Един. |
С резный штифт-главный |
||
Длина всего штифта L ,,.>•-. |
мм |
88 |
||
Диаметр dk |
мм |
028И6 |
||
Диаметр подреза Dp в зависимо от мощности двигателей |
мм |
Для мощности двигателей |
||
2x55 кВ 016 |
2x75 кВ 020 |
2x90 кВ 024 |
||
Длина к подрезу !_р |
мм |
37 |
||

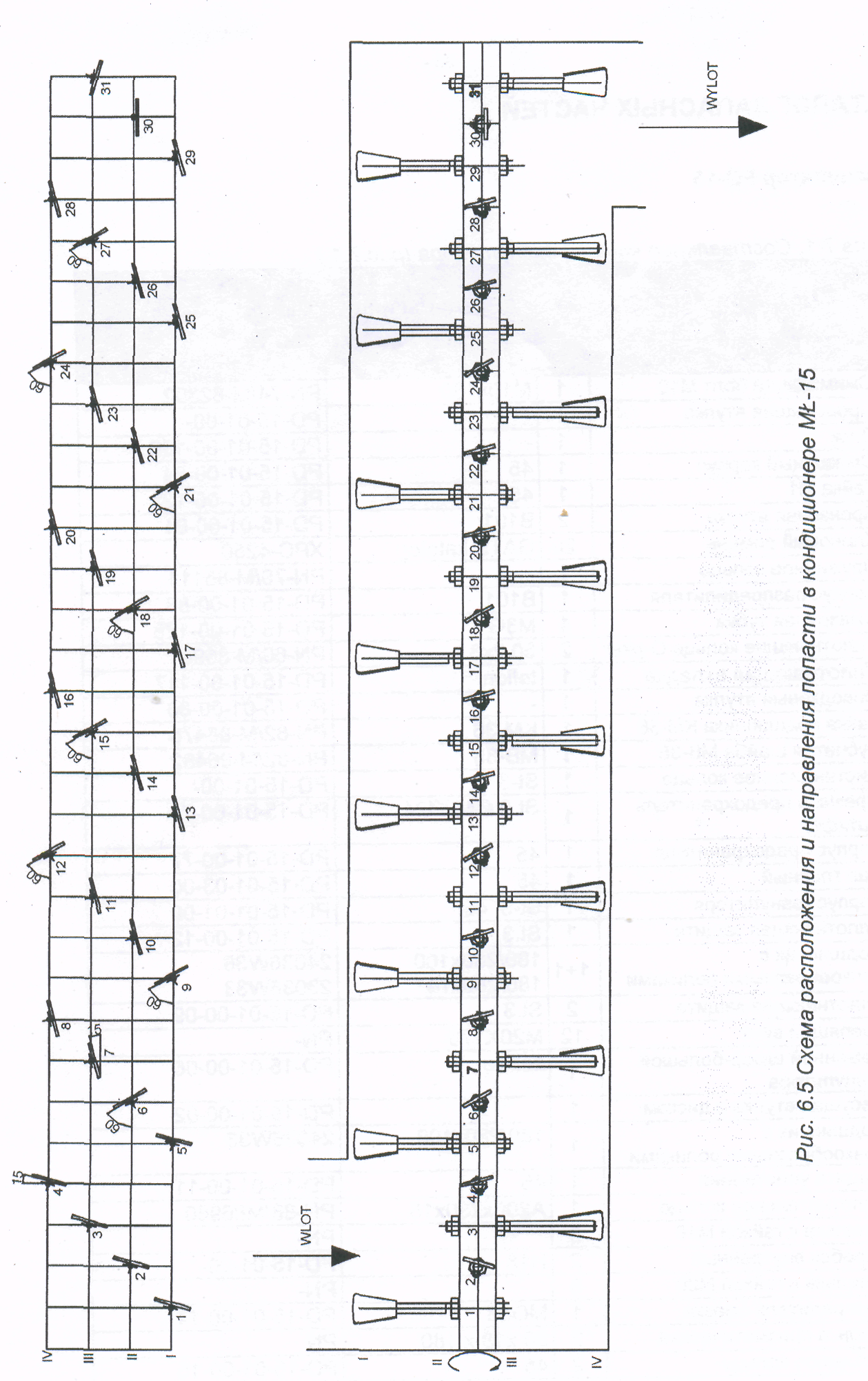

6.8. Направление лопасти в кондиционере ml-15
Лопасти кондиционера производитель монтирует в положении 15° в отнесеню
к вертикальной оси, так как показано на рис. 6.5. Некоторые из них монтируется в противном положении при угле 60° в отнесению к горизонтальной оси. Две последние лопасти при угле 0° и две раньшие при угле 15° в отнесению к горизонтальной оси. Считая от входного канала каждая третяя лопасть смонирована в противном напрвлении, а поседние лопасти так как показано на рис. 6.5.
Обмен сработанных концевых частей нужно сделать если зазор между гребенем лопасти и цилиндром кондиционера превышает 15 мм. В зой случай открутить болты, снять сработанную часть и прикрепить новую.
-30-
7. Каталог запасных частей
7.1.Гранулятор pd-15

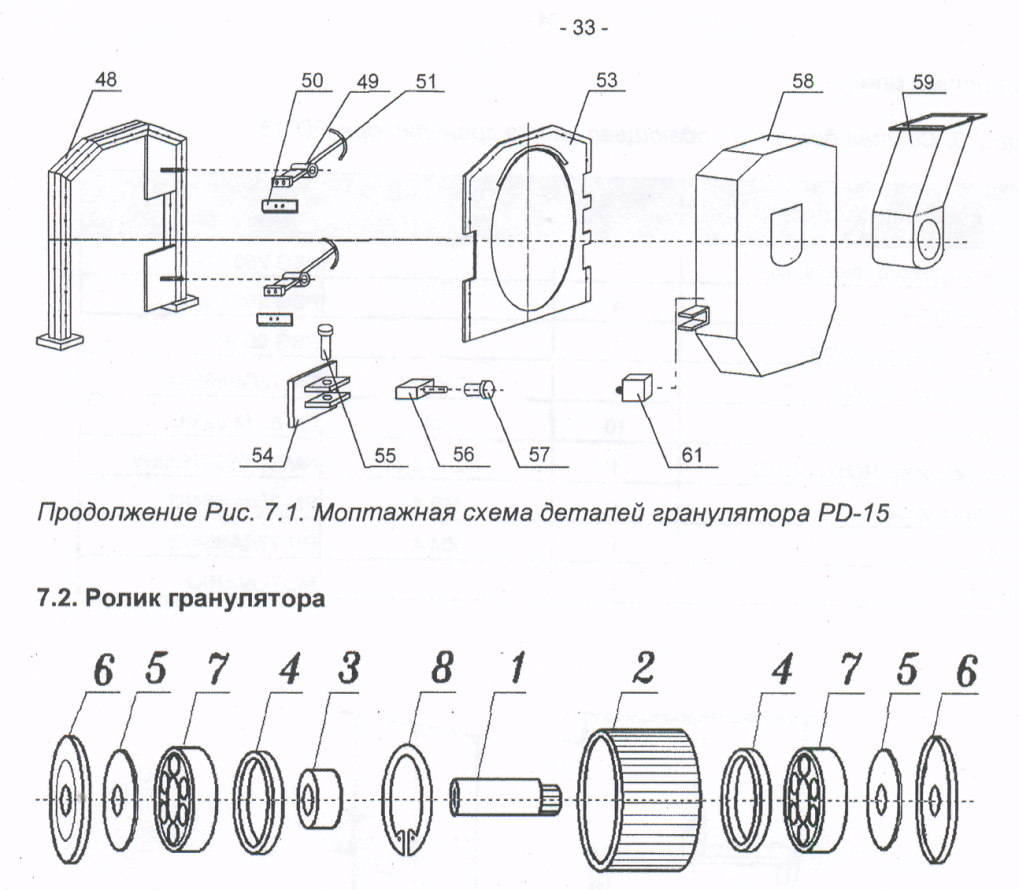

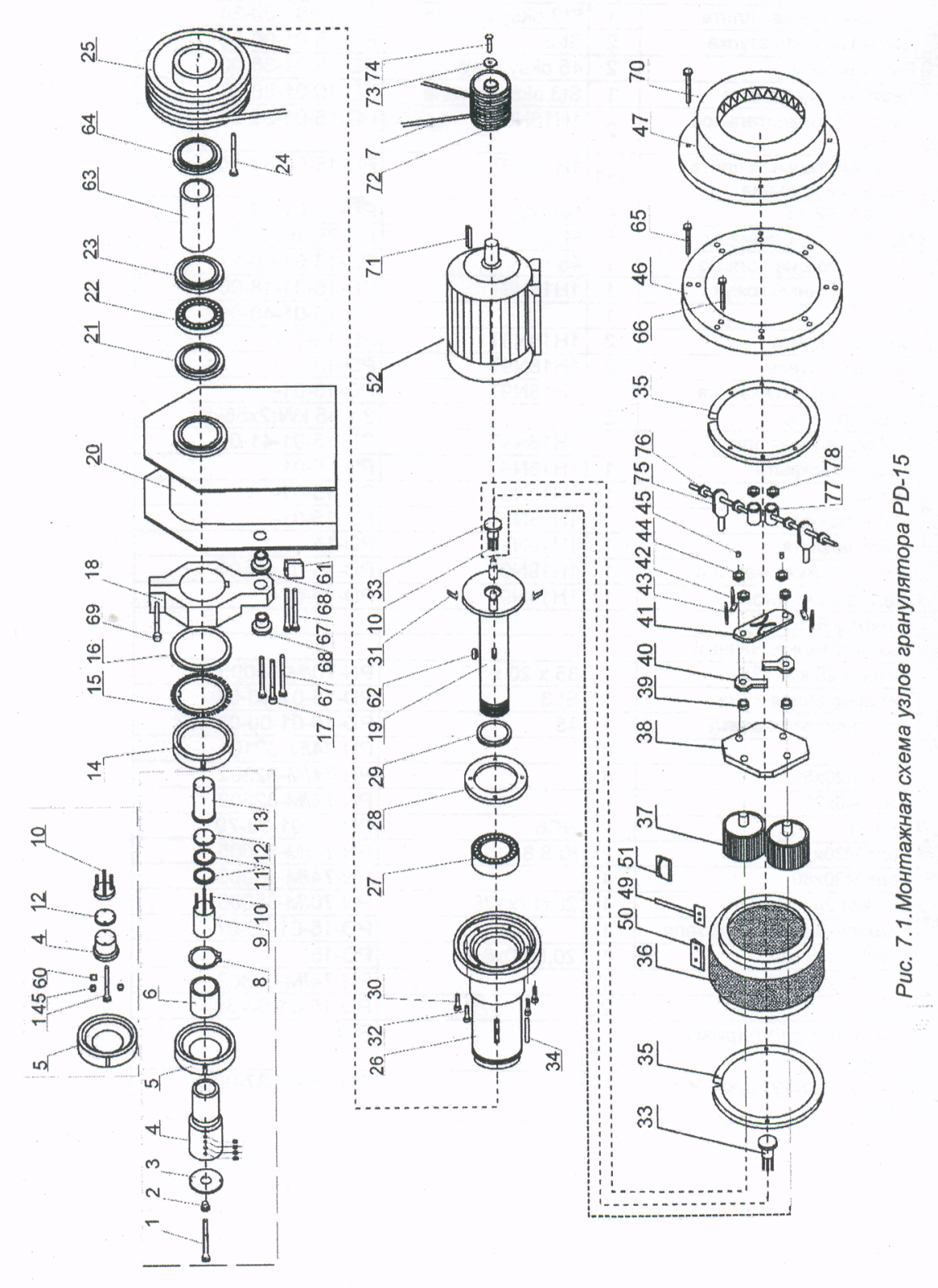

Таблица 7.1. Составление частей гранулятора (рис. 7.1.) |
||||
Н.р. |
Название части |
шт. |
Гранулятор PD г 15 |
|
Размеры или материал |
нр. в документации или нр. стандарта |
|||
1. |
, , , 2, . .. . . |
3. |
4. |
7. |
1 |
Сжимающий болт М10 |
1 |
М10х130 |
PN-74/M-82302 |
2 |
Провадящая втулка |
1 |
- |
PD-1 5-01-00- |
3 |
Диск |
1 |
- |
PD-15-01-00-108 |
4 |
Смазочный корпус |
1 |
45 |
PD-1 5-01-00-84 |
5 |
Гайка М1 |
1 |
45 |
PD-1 5-01 -00-1 23 |
6 |
Бронзовая втулка |
2 |
В101 |
PD-1 5-01-00-81 |
7 |
Клиновый ремень |
20 |
GATE katatog |
XPC-4250 |
8 |
Пружинное кольцо |
1 |
- |
PN-76/M-85111 |
9 |
Корпус разпредилителя |
1 |
В101 |
PD-1 5-01 -00-83 |
10 |
Смазочная тубка |
4 |
M3G |
PD-1 5-01 -00-1 26 |
11 |
Уплотняющие кольцо О-ринг |
2 |
50,2x3 |
PN-60/M-86961 |
12 |
Уплотнающая вкладка |
1 |
teflon |
PD-1 5-01 -00-1 17 |
13 |
Поводковыя втулка |
1 |
- |
PD-1 5-01 -00-80 |
'14 |
Гайка подшипника КМ-36 |
1 |
КМ-36 |
PN-82/M-86478 |
15 |
Зубчатая шайба МВ-36 |
1 |
МВ-36 |
PN-82/M-86482 |
16 |
Дистанционное кольцо |
1 |
St-3 |
PD-15-01-00- |
-"!•<! tn |
Срезный предохранитель (штифт) |
1 |
St.O 040/024 |
PD-1 5-01 -00-78 |
18 |
Корпус предохранителя |
1 |
45 |
PD-1 5-01 -00-77 |
,,19; |
Вал главный |
1 |
45 |
PD-1 5-01 -03-00 |
20 |
Корпус грануляторя |
1 |
St-3; 45 |
PD-15-01-01-00 |
21 |
Уплотняющая защита |
1 |
St.3 |
PD-15-01-00-12 |
22 |
Подшипник с бочкообразными роликами |
1 + 1 |
180/280x100 180/280x74 |
24036W36 23036W33 |
23 |
Уплотняющая защита |
2 |
St.3 |
PD-15-01-00-09 |
24 |
Крепящий винт |
12 |
M20X170 |
PN- |
25 |
Ремённой шкиф-большой гранулятора |
1 |
±eliwo |
PD-1 5-01 -00-06 |
26 |
Несущая втулка с диском |
1 |
|
PD-15-01-00-02 |
27 |
Подшипник с бочкообразными роликами |
1 |
180/280x100 |
24036W33 |
28 |
Защита уплотнения |
1 |
45 |
PD-15-01-00-11 |
29 |
Уплотнительное кольцо |
1 |
A200x230x15 |
PN-88/M86960 |
30 |
Шпилька с гайкой М16 |
8 |
|
PN- |
31 |
Скребок внутренный |
2 |
H18 |
PD-15-01-00- |
32 |
Шпилька с гайкой М20 |
8 |
|
PN- |
33 |
Раэпредитель смазки |
1 |
MO58 |
PD-15-01-00-14 |
-34: |
Шпонка призматическая |
2 |
30x18x180 |
PN |
35 |
Зажимное кольцо |
2 |
45 |
PD-1 5-01 -00-1 5 |
-31 -
,36: |
Матрица |
1 |
0550x180 |
PD-1 5-01 -00-1 6 |
37; |
Комплетный ролик |
2 |
260x182 |
PD-1 5-01 -00-1 9 |
38 |
Соединительная плита |
1 |
St3 oksydowana |
PD-1 5-01 -00-34 |
39 |
Дистанционная втулка |
2 |
St-3 |
PD-1 5-01-00-25 |
,40 |
Рычаг ролика |
2 |
45 oksydowana |
PD-1 5-01 -36-00 |
41 |
Держательная плита |
1 |
St3 oksydowana |
PD-1 5-01 -00-35 |
42 |
Рычаг направлительной плиты |
2 |
1H18N9T |
PD-1 5-01 -33-00 |
43 |
Направлительная плита верхняя и дольния |
1+1 |
1H18N9T |
PD-15-01-33-1/2 |
,44 |
Гайка М 42 х2 |
4 |
M42x2 |
PD-1 0-01 -00- |
45, |
Маслёнка с шариком |
6 |
M10x1 |
PN-76/M-86007 |
46 |
Укрепляющие кольцо |
1 |
45 |
PD-1 5-01 -00-1 7 |
47 |
Цилиндрычный кожух |
1 |
1H18N9T |
PD-1 5-01 -18-00 |
: 48 |
Рама |
1 |
|
PD-1 5-01 -40-00 |
49 |
Ведущия плита |
2 |
1H18N9T |
PD-1 5-01 - |
І 50 ; |
Нож-отсекатель |
2 |
1H18N9T |
PD-1 5-01 - |
51-' |
Рычаг ножа отсекателя |
2 |
1H18N9T |
PD-1 5-01 - |
52 |
Электормотор |
2 |
|
2x45kW;2x55kW |
53 |
Маскировочная плита |
1 |
1H18N9T |
PD-1 5-01 -41 -00 |
„54^ |
Сворень закрытя |
1 |
1H18N9T |
PD-1 5-01 - |
55; |
Крючок |
1 |
1H18N9T |
PD-1 5-01- |
; за. |
Болт закрытя |
1 |
1H18N9T |
PD-1 5-01- |
57 \ |
Гайка закрытя |
1 |
1H18N9T |
PD-15 |
58 |
Кришка кожуха матрицы |
1 |
1H18N9T |
PD-1 5-01 -29-00 |
59 |
Жёлод выводной |
1 |
1H18N9T |
PD-1 5-01- |
.60 |
Штифт ф 6x10 |
1 |
|
|
61 |
Выключатель конечный |
1 |
|
|
62 |
Шпонка 25x14x88 |
1 |
35 x 20 x 70 |
PN-70/M-85005 |
63 |
Дитсанционная втулка |
1 |
St.3 |
PD-1 5-01 -00-08 |
64 |
Уплотняющая защита |
1 |
45 |
PD-1 5-01 -00-09 |
.65 |
БолтМ16 |
8 |
|
PN-74/M-82101 |
бе: |
Болт М20х50 |
8 |
|
PN-74/M-82302 |
67 |
Болт М6х20 |
6 |
|
PN-74/M-82302 |
68 |
Втулка |
2 |
NC6 |
PD-15-01-00-79 |
69 |
БолтМ20х120 |
2 |
Kl.8.8. |
PN-74/M-85005 |
70 |
Болт М20х60 |
4 |
|
PN-74/M-85005 |
71 |
Шпонка 20x12x125 |
1 |
20x12x125 |
PN-70/M-85005 |
72 |
Ремённый шкив двигателя |
1 |
|
PD-1 5-01 -00-07 |
73 : |
Шайба плоская |
1 |
20,5/50x6 |
PD-1 5 |
74 |
Болт М20 х 50 |
1 |
|
PN-74/M-82302 |
75 |
Крючок |
2 |
|
PD-15-01-00-38 |
76 |
Гайка для регулировки зазора |
4+2 |
|
PN- |
77 |
Винт для регулировки зазора |
2 |
|
PD-15-01-37-00- |
