6.2. Проверка и регулировка натяжеия клиновых ремней гранулятора и обмен повреждённых ремней
Натяжеие клиновых ремней нужно проверять ежедневно перед включением гранулятора в работу. Для этой цели надо открыть контрольный люк в кожухе привода и по очереди нажимать каждый ремень силой 100 Н (10 кг). Стрелка прогиба не дцолжна превышать 10 мм. Если превышает ремни необходимо натянуть через перемещение двигателя от гранулятора.
Если во время проверки окажется, что хотя один из ремней повреждён тогда все надо обменить.
Для обмена ремня нужно;
1. Отвернуть плиту максировочную 53 (рис. 3.2),
2. Отвернуть кожух ременного привода,
3. Отвернуть римский болт и переместить двигатель в сторону гранулятора,
4. Снять старые ремни,
5. Заложиить новые ремни,
6. Прикрепить плиту 53,
7. Натянуть ремни и прикрепить кожух привода.
6.3. Обмен матрицы
Матрица является элементом гранулятора которая подвергается значительным нагрузкам. Вследстве сильного трения матрица изнашивается. Может также лопнуть в результате усталостных нагрузок (твёрдый материал). Истирание является причиной образования углублений на внутренней стороне матрицы, а также раскалибрования отверстий. Матрицу необходимо заменить если углубление превышает 5...6 мм, или диаметр отверстий превышает 30% номинального значения.
Демонтаж матрицы:
1. Открыть крышку кожуха 58 матрицы (рис. 3.2),
2. Отвернуть цилиндтическую покрышку 7 (рис. 6.2.).
Puc. 6.1 Инструкция встроения прибора для демонтажа роликов из гранулятора

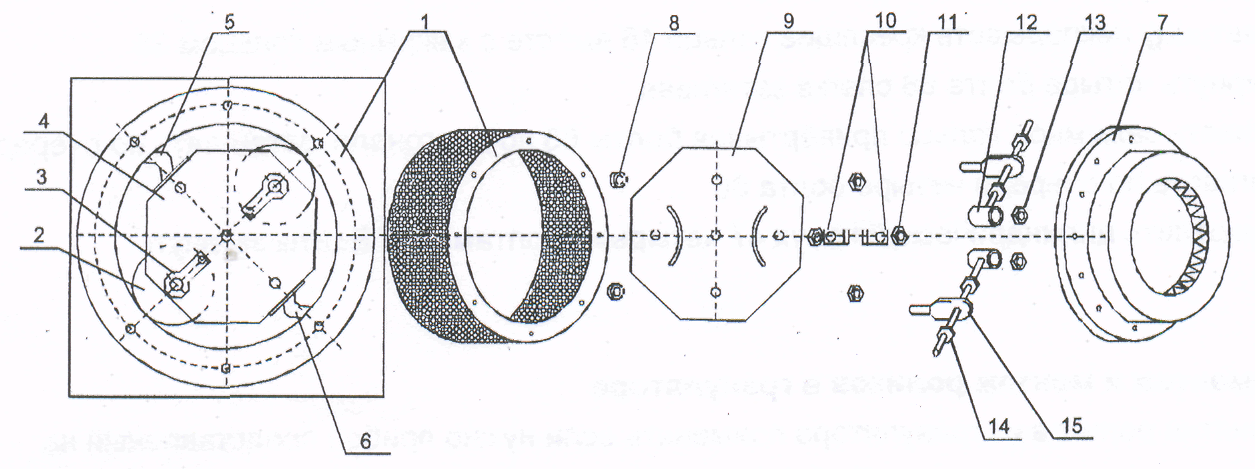

Puc. 6.2. Вид на матрицу гранулятора в части сдемонтированной
1.Матрица, 2. Ролик, 3. Рычак эксцентрикового вала, 4. Плита для соединения, 5 и 6. Направляющая смеси: верхняя, нижняя. 7.Покрышка матрицы, 8. Дистансное кольцо, 9. Плита, 10. Шайба, 11. Гайки, 12. Винт для регулировки зазора между роликом а матрицей, 13. Гайки для зажима, 14. Гайки для регулировки, 15. Крючок.
3. Максимально отвести ролики от матрицы, либо вытянуть ролики,
4. Отвернуть болты 65 (рис. 3.2.),
5. Отвернуть болты 70 (рис. 3.2.), снять цилиндрычный кожух 47,
6. В отверстия находящиеся в укрепляющим кольце 46 ввернуть болты М12 (8шт) таким образои чтобы зажимное кольцо 35 вышло из укрепляющего кольца 46,
7. Отвернуть болты 66, снять кольцо 46,
8. Отвернуть болты 30,
9. Болтами находящимися в диске 26(внутри, с левой строны диска) выталкивать кольцо 35,
10. Прикрепить матрицу двумья болтами к держателю лебёдки, легко натянуть,
11. Отвернуть гайки 32,
12. Снимать матрицу.
Монтаж новой матрицы:
1. Проверить находится ли в отверстия матрицы, с любой стороны, шпильки и зажимное кольцо с той же самой стороны тоже с ввёрнутыми шпильками
2. Накладывать матиицу в диск 26 таким образом чтобы целая поверхность приставала к поверхности диска 26
3. Завернуть гайки 32 - легко
4. Завёртывать гайки 30 сначала легко по диагонали так чтобы зажимное кольцо 35 равномерно втягивать в диск 26, затем гайки затягивать моментом 10 кгм
5. Затягивать гайки 32 моментом 15 кгм
6. На матрицу накладывать крепящее кольцо 46 вместе с зажимным кольцом 35
7. Завернуть четыре болта 66 слегка затягивая
8. Втягивать зажимное кольцо привёртывая болты 65 по диагонали, затягивать по очереди
9. Затягивать по очереди четыре болта 66
10. Прикрепить цилиндрический кожух 47 четырьмя болтами 70. Болты затянуть.
