2 Выбор крана

Определение грузоподъёмности

Qk=qэ+qт=2,8+0,063=2,863 т

qэ- масса элемента

qт- масса четырёхветвевого стропа типа 4СК-5,0/6000

Определение высоты подъёма стрелы

Hc=Hм+h₀+hэ+hт+hп=20+1+0,22+6+2=29,22 м

Hм - высота монтажного горизонта от уровня стоянки крана;

h₀ - высота подъема элемента над опорой, равная 1 м;

hэ - высота (толщина) монтируемого элемента;

hт – высота (длина) такелажного приспособления;

hп - высота полиспаста, равная 2 м;

2.1 Поперечная привязка крана

Примем К=4500 мм.

Толщина щебеночного балласта под железобетонными балками при земляном полотне, сложенном из глинистого грунта, и рельсах типа Р50 hб=100 мм (по приложению 2 СНиП 3.08.01-85).

Ширина балластной призмы

B(б.с.)=1340+2∙200+3∙100=2040 мм

δ – боковое плечо балластного слоя (δ≥200 мм)

S=1340 мм – длина железобетонной полушпалы

- размер двух проекций откосов балластного слоя толщиной

L1=1800 мм – минимальное расстояние по горизонтали от основания откоса выемки до ближайшей опоры машины при глубине выемки 1,8 метра для супесчаного грунта (РД 11-06-2007 таблица 1).

(С-L1)=180 мм (РД 11-06-2007 таблица 2)

l=K/2+S/2+L1+(С-L1)+x+y=4500/2+1340/2+200+100∙1,5+1800+180+300+600=

= 6150 мм

x=600 мм – проход для рабочих

y=300 мм – выступающая фундаментная плита от оси здания

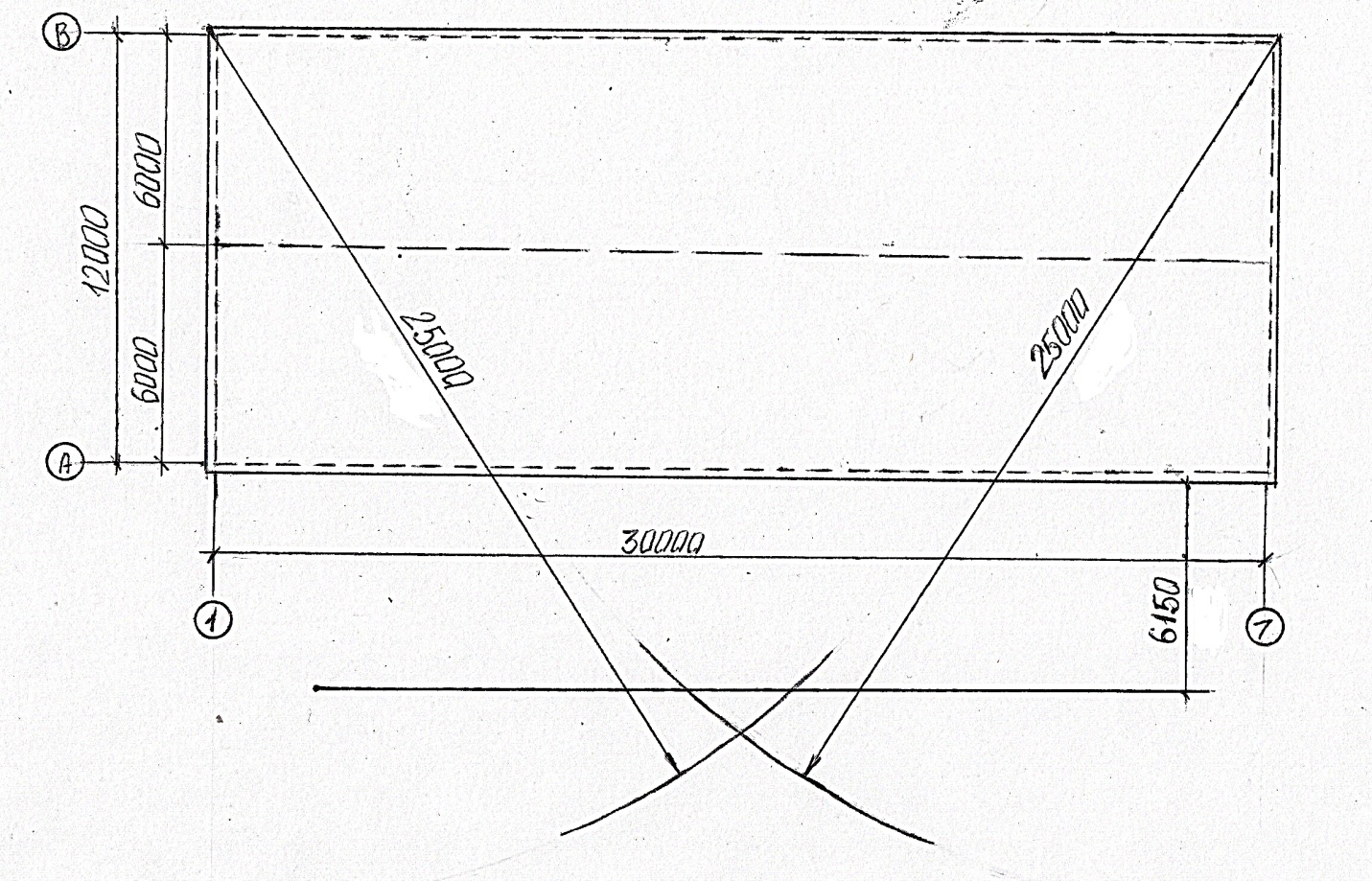

Рисунок 1 – Схема поперечной привязки крана

2. Продольная привязка крана

Длина подкранового пути;

Lпп=lкр+Hкр+2*lторм+2*lтуп=0+4500+2∙1500+2∙500=8500 мм

l_кр - расстояние между крайними стоянками крана

Hкр=6000 мм- величина базы крана

lторм=1500 мм- величина тормозного пути крана

lтуп= 500 мм – расстояние от конца рельса до тупикового стопорного устройства

Принимаем Lпп=25000 мм (минимальная допустимая длина подкрановых путей)

Рисунок 2 – Схема продольной привязки крана

Выбираем башенный кран КБ-100.1

Характеристики:

Грузоподъёмность – 4 т, высота подъёма стрелы 33 м, вылет стрелы 25 м.

R(з.г.)=3,5 м

Нагрузка от колеса на рельс составляет 200 кН (по приложению 1 СНиП 3.08.01-85), поэтому в качестве опорного элемента выбираем ж/б балку (согласно п. 5.3.7 СП 12-103-2002) – железобетонную полушпалу типа ПШН4-13-325-1 длиной S=1340 мм.

2. Определение опасных зон

Граница опасной зоны вблизи здания

ГЗ=Lг+Х=6000+5000=11000 мм

Lг- наибольший габарит перемещаемого груза (3ПК 60-15)

Х-минимально расстояние отлёта груза (РД 11-06-2007, рисунок 15)

Граница зоны, опасная для людей во время перемещения, установки и закрепления элементов и конструкций

Rоп=Rmax+0,5В+lmax+lбез=25000+0,5∙1500+6000+7000=38750 мм

lбез=7000 мм (РД 11-06-2007, рисунок 15).

Расстояние от кранового рельса до защитного ограждения:

Lбез=Rз.г.-0,5Bк+lбез=3,5-0,5∙4,5+0,7=1,95 м

3. Разработка строительного генерального плана

1. Расчет складских помещений и площадок

Таблица 2 – Расчёт складских помещений и площадок

Конструкции, изделия, материалы		Единица измерения		Общая потребность		Запас на складе		Норма хранения на 1 площади q			Полезная площадь склада F,		Коэффициент использования площади склада		Полная площадь склада,	Вид склада (открытый, закрытый, навесом)
Кирпич силикатный в поддонах		Поддоны		2432		608 304*		0,7			869 434*		0,7		1241,42 620*	открытый
Плиты перекрытий	1ПК 60.15		м3		312		78		0,8	98		0,7		140			открытый
	2ПК 60.10
	3ПК 60.12
Лестничные марши	ЛМ 30.12		м3		45,4		11,35		0,6	18,92		0,7		27,02			открытый
Лестничные площадки	ЛМР 28.15 ЛМР 12.15		м3		35,75		8,94		0,6	14,9		0,7		21,29			открытый

304*-складирование кирпича в поддонах, 2 ряда по вертикали.

Расчет площадки складирования силикатного кирпича:

Полезная площадь склада F без проходов определяется по формуле

где . – количество материалов, укладываемое на 1 площади склада.

Общая площадь склада

,

где – коэффициент использования склада (коэффициент на проходы)-(Расчетные нормативы для составления проектов организации строительства)
