Лабораторна робота №7
Тема: Монтаж схеми керування асинхронним трифазним
електродвигуном за допомогою реверсивного магнітного пускача Мета: Навчитись на практиці виконувати монтаж схеми керування асинхронним трифазним електродвигуном.
Короткі теоретичні відомості.
Керування асинхронним електродвигуном здійснюється за принциповою схемою наведеною на рис.1

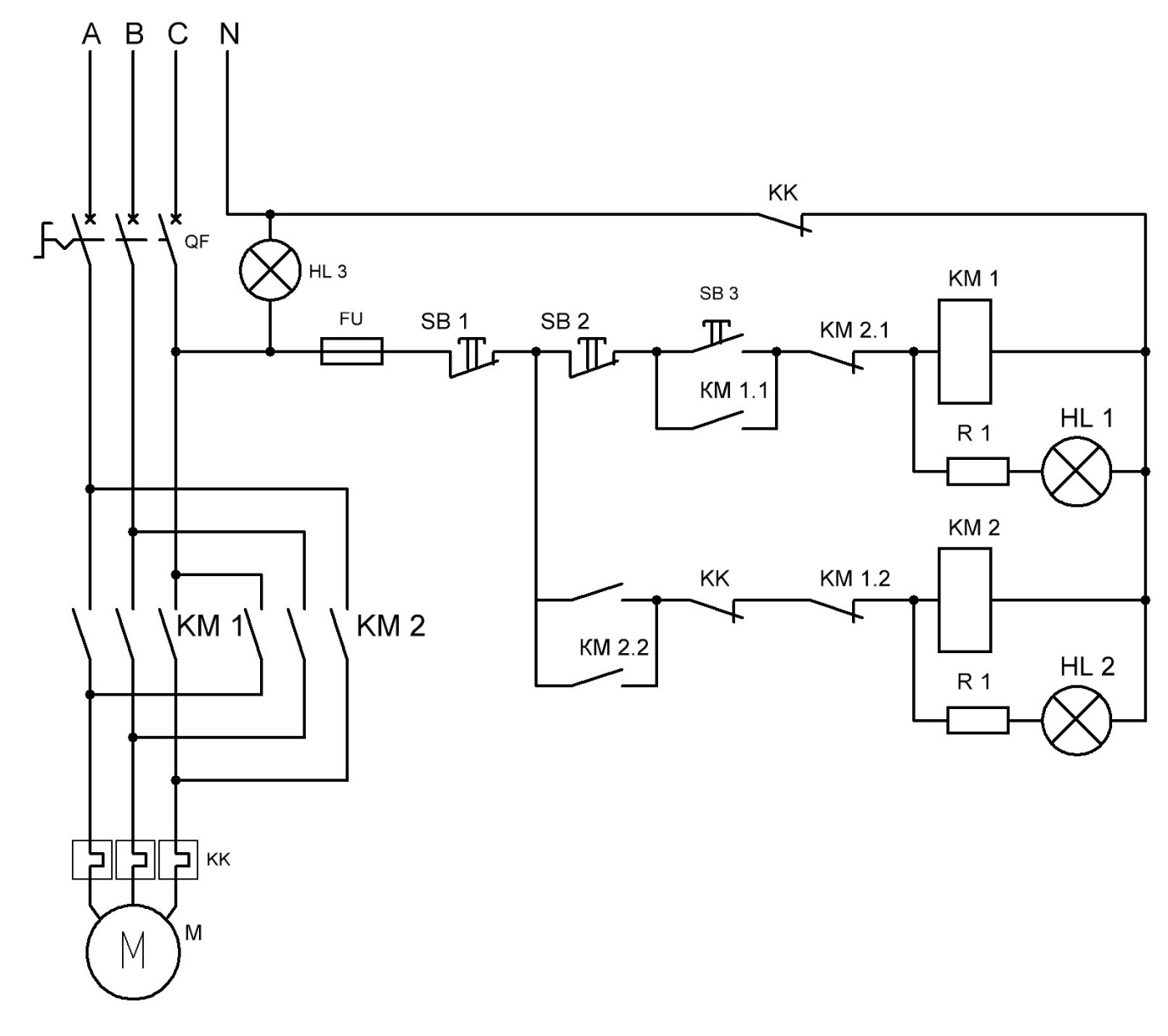

Рисунок 1- Принципова електрична схема керування асинхронним трифазним електродвигуном за допомогою реверсивного магнітного
пускача.
Принцип дії схем полягає в наступному: при подачі напруги на стенд загориться сигнальна лампа НL. При натискуванні кнопки SВЗ спрацьовує магнітний пускач КМ1 та подається живлення на двигун, загоряється сигнальна лампочка SB2, двигун працює в прямому напрямку. Контакти КМ1.1 магнітного пускача блокують кнопку SВЗ. Контакти КМ1.2 розмикаються та блокують магнітний пускач КМ2, тобто розривають коло живлення котушки КМ2, двигун працює в прямому напрямку.
При натискуванні кнопки SВІ «Стоп», коло живлення котушки КМ1 розмикається, двигун зупиняється, так як через обмотку двигуна не проходить струм. Натискування кнопки SВ 2 забезпечує спрацювання магнітного пускача КМ2, забезпечується подача живлення на двигун, та загоряється сигнальна лампа НLЗ. Вал двигуна обертається в зворотньому напрямку.
Контакти КМ 2.2 блокують кнопку SВ2 контакт КМ2.1 розмикаються та не
допускає подачу живлення на кнопку КМ1.
Електродвигун працює в зворотньому напрямку .
Теплове реле КК захищає електродвигун від теплового перенавантаження. Запобіжник FU захищає елементи схеми керування коротких замикань.
Вимоги щодо безпеки праці при виконанні лабораторної
роботи.
Необхідно перевірити цілісність елементів, які складають
електричну схему.
Під час виконання роботи дотримуватись установлених правил поведінки, відносно первинного інструктажу.
Категорично забороняється вмикати схеми під напругою без дозволу
керівника робіт.
При ввімкненому електродвигуні бути обережним відносно
обертових частин електродвигуна.
Порядок виконання роботи:
Користуючись монтажною схемою представленого на рисунку виконати монтаж, дотримуючись порядку монтажу.
Ознайомитись з розміщенням апаратів та їх номінальними
даними.
3.2) Засвоїти умовні позначення, маркування.
3.3) Ознайомитись з технічними даними електродвигуна.
3.4) Вибрати необхідні інструменти та проводи у відповідності з
таблицею.
Таблиця 1 - Перелік необхідних інструментів і матеріалів
№ п/п Назва інструментів, матеріалу |
Кількіст |
1 Викрутки |
1 |
2 Ніж |
1 |
3 Плоскогубці |
1 |
4 Провідники |
15 |
5 Обтискувач |
1 |
6 Бокорізи |
1 |
7 Круглогубці |
1 |
8 Знімач ізоляції |
1 |
9 Паяльник |
1 |
3.5) Після закінчення монтажу провести пробний запуск під наглядом керівника робіт.
Контрольні питання
Принцип дії схеми керування?
Призначення силових контактів монтажного пускача?
Призначення допоміжних контактів?
Призначення теплового реле?
Які апарати захисту застосовані у схемі?
