Лабораторна робота №3

Тема: Монтаж освітлювальної установки з приладом обліку електроенергії,

Мета роботи: Вивчити операції монтажу елементів освітлювальної установки.

1. Порядок виконання роботи :

2. Вивчити способи схованої проводки;

3. 3а заданою однолінійною схемою. Скласти багатолінійну схему з’єднань в одній із розподільчих коробок.

О Виконати подзвонювання кінців проводів в розподільчі« коробках.

4. З’єднання проводів за зіставленою багатолінійною схемою.

5. Ввімкнути установку, перевірити роботу освітлювальних і побутових приладів.

2. Зміст роботи і методика її виконання.

При монтажі освітлювальних установок подзвонювання і з’єднання кінців проводів в розподільчих коробках доволі трудомістка робота. Для подзвонювання використовують омметр, або контрольну лампу. При схованій перекладці проводів з’єднання і відпадки кінців можна робити тільки в розподільчих коробках. Для нормальної роботи освітлювальної установки необхідно правильно з’єднати кінці проводів в коробках, а саме: фазний провід повинен проходити через струмову котушку лічильника (два затискачі зліва на його клемнику), через вимикач на центральний контакт патрона. Нульовий провід мережі прокладають через перемичку електролічильника (два затискачі справа на клемнику лічильника) і приєднують до бокового контакт патрона. Перемикачі для керування освітленням з двох місць також установлюють у фазному проводі.

Розетки під’єднують безпосередньо до фазного і нульового проводів.

З’єднання і відпайки алюмінієвих жил в коробках виконують або за допомогою гвинтових затискачів, або за допомогою скрутки з наступним опресуванням кліщами ПК-2.

Коробки на лабораторній панелі (рисунок 1) мають набір гвинтових затискачів, проводи віл яких прокладені з задньої сторони панелі і приєднані до електричних патронів, вимикачів, розеток і перемикачів. Люстра замінена групою стельових світильників.

При подзвонюванні кінців, тобто при визначенні приналежності тієї чи іншої клеми, струмоприймача відповідному гвинтовому затискачу на панелі, користуються контрольною лампою, що живиться низькою (безпечною) напругою, або спеціальним продзвонювачем. Для подзвонювання контактів перемикачів (тумблерів) слід використовувати гвинти, до яких приєднані їх клеми. Під час подзвонювання контактів вимикачів і електролічильника необхідно знімати кришки.

Контакти розеток і патронів слід подзвонювати не розбираючи.

Клеми в коробках лабораторної панелі слід з’єднувати гнучкими проводами.

Перед тим, як виконати з'єднання, складають багатолінійну схему, користуючись схемами приведеними на (рисунках 2, 3, 5). Число штрихів на ділянці однолінійної схеми відповідає кількості проводів на ній. Наприклад ділянка аб (рисунок 3 ). Містить З провода, ділянка вс - два провода. На багатолінійній схемі необхідно показати з’єднання гвинтових затискачів в розподільчих коробках.

3. Зміст звіту:

Накреслити багатолінійну схему розподільчої коробки (за вказівкою викладача) і відповісти на контрольні запитання.

4. Контрольні питання:

1. Перерахувати способи схованого прокладання проводів в розподільчих коробках.

2. Як виконуються з’єднання кінців проводів в розподільчих коробках?

3. Чому з’єднання кінців проводів виконуються тільки в розподільчих коробках?

4. На якій висоті установлюють групові щитки, вимикачі, розетки, розподільчі коробки?

5. Якої послідовності необхідно дотримуватись при з’єднанні кінців проводів в коробках?

6. Яка напруга вважається безпечною для подзвонювання проводів в приміщеннях з хімічко активним середовищем, в приміщеннях без підвищеної небезпеки?

7. Як виконати подзвонювання патронів?

8. Як приєднати розетки на ділянці схеми де є чотири проводи?

9. В якому напрямку буде обертатись диск електролічильника, якщо вхідні проводи поміняти місцями?

1. - Однофазний лічильник енергій. 2 – Щиток освітлення.

3. - Освітлювальні лампи. 4 – Однополюсний вимикач. 5 – Розетка.

6 – Розгалуджувальна коробка. 7 – Вимикач двополюсний. 8 – Перемикач однополюсний.

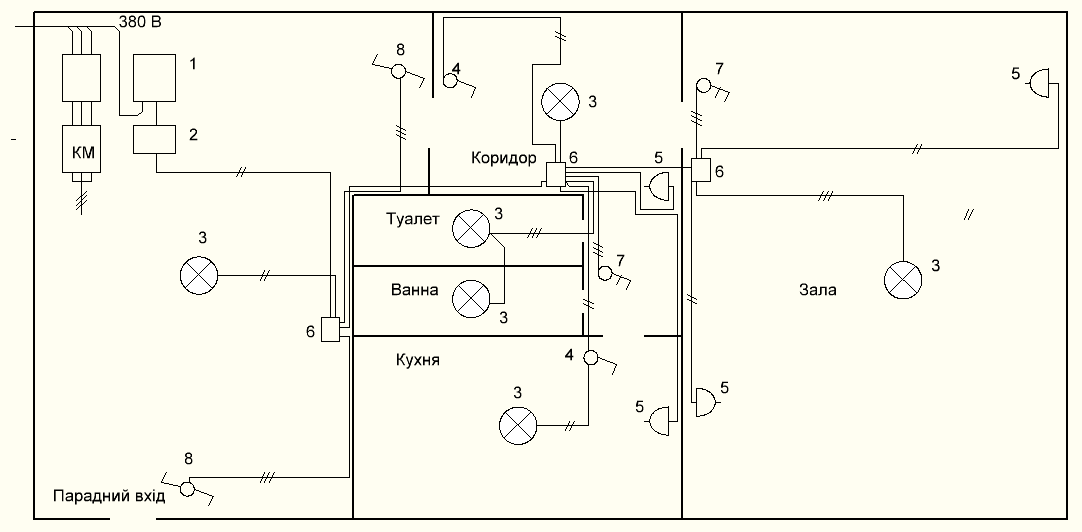

Загальний вигляд лабораторного стенду освітлення в однокімнатній квартирі

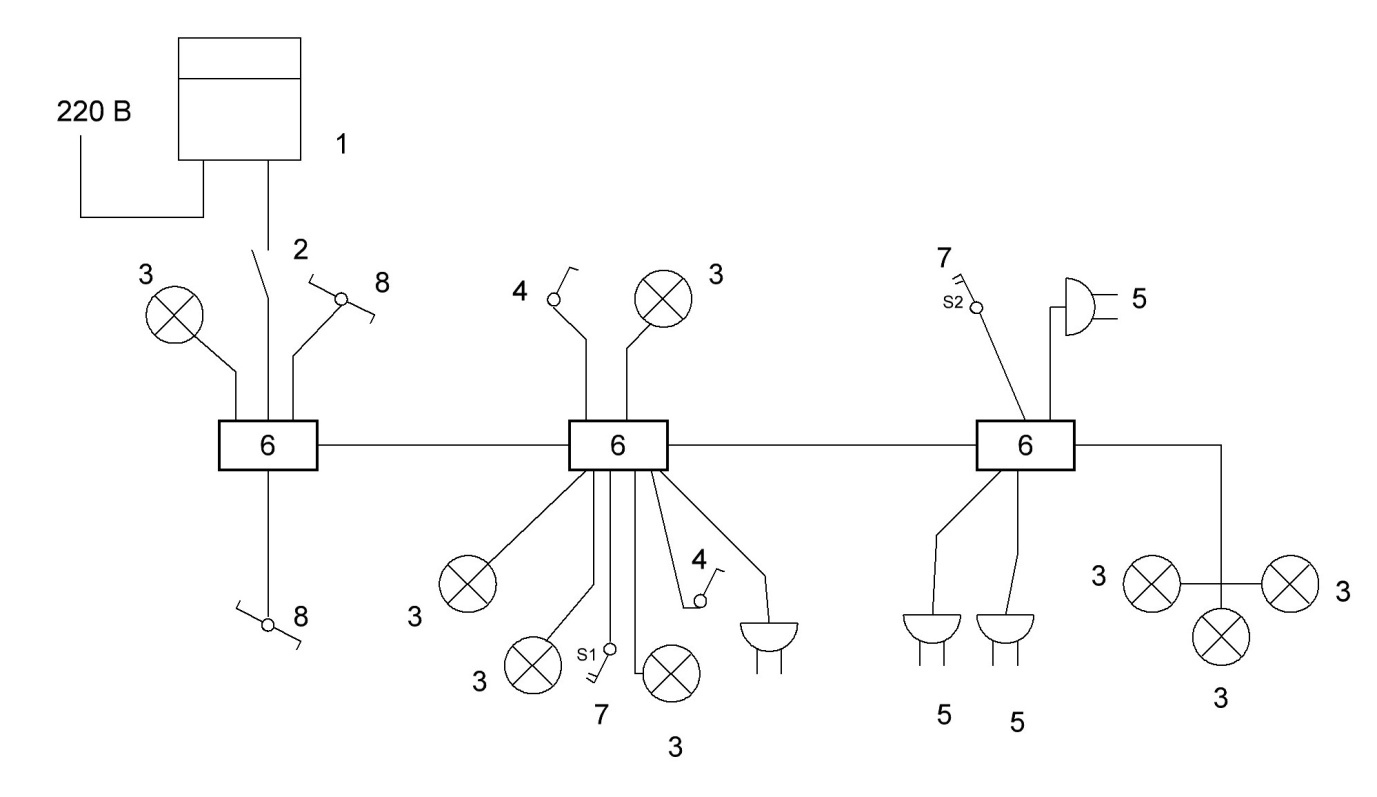

Рис. 2. Однолінійна схема освітлювальної установки

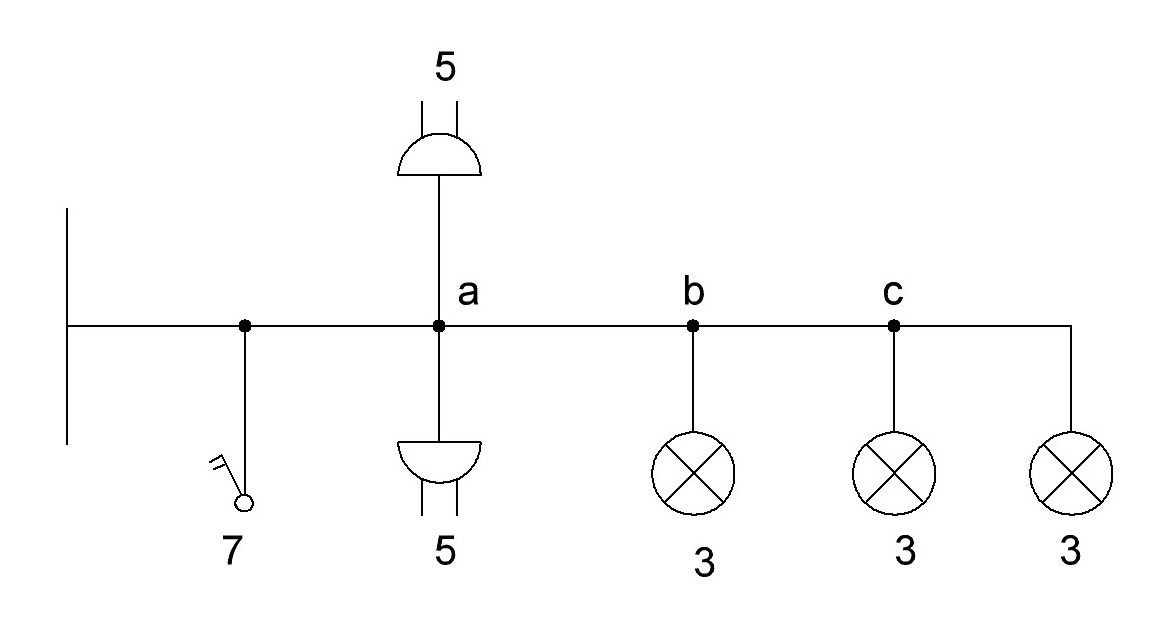

Рис. 3. Однолінійна схема ввімкнення люстри і розеток

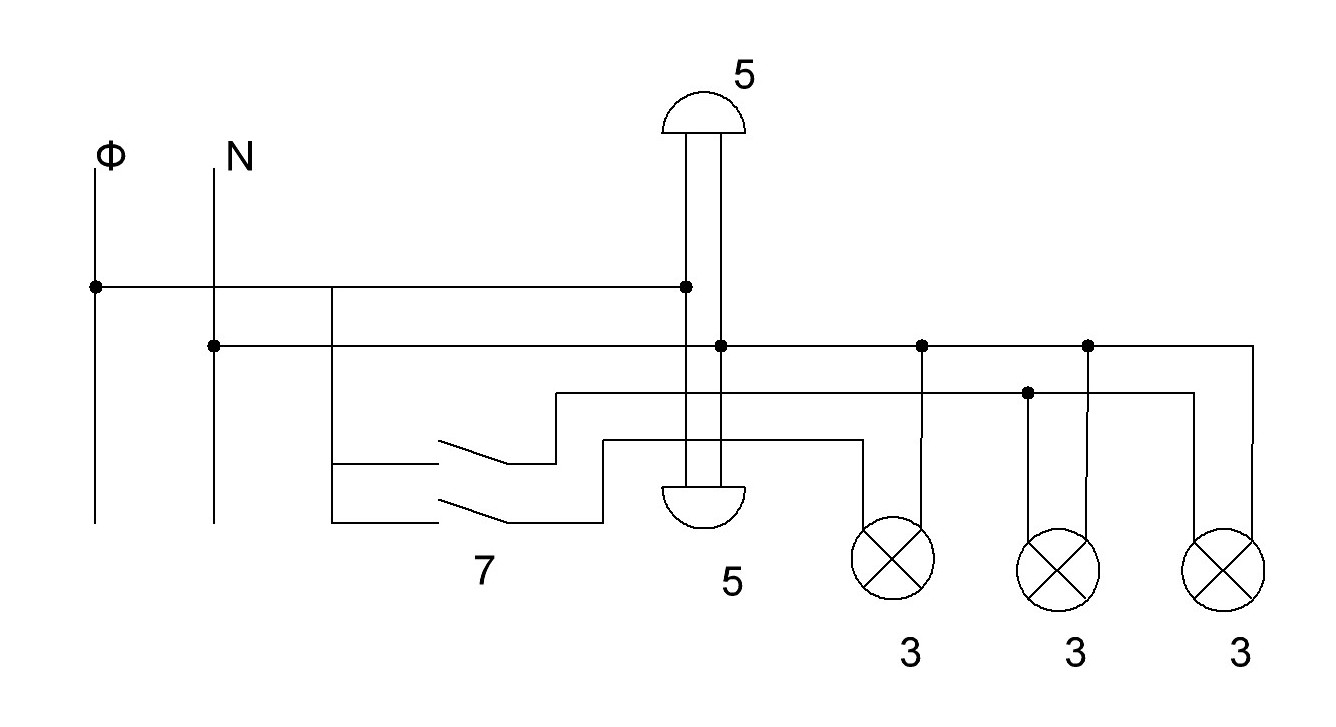

Рис. 4. Багатолінійна схема ввімкнення люстри і розеток

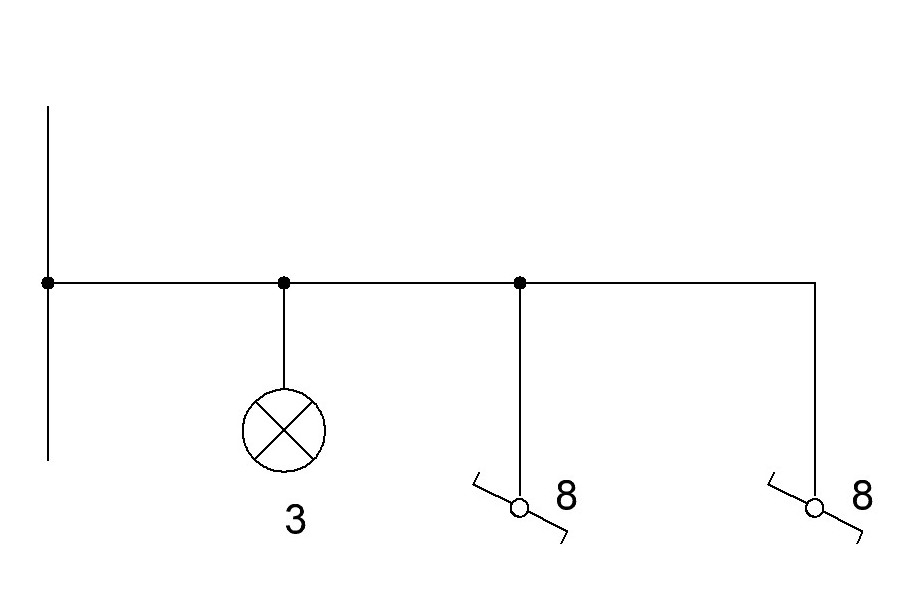

Рис. 5. Однолінійна схема вмикання лампи з двох місць

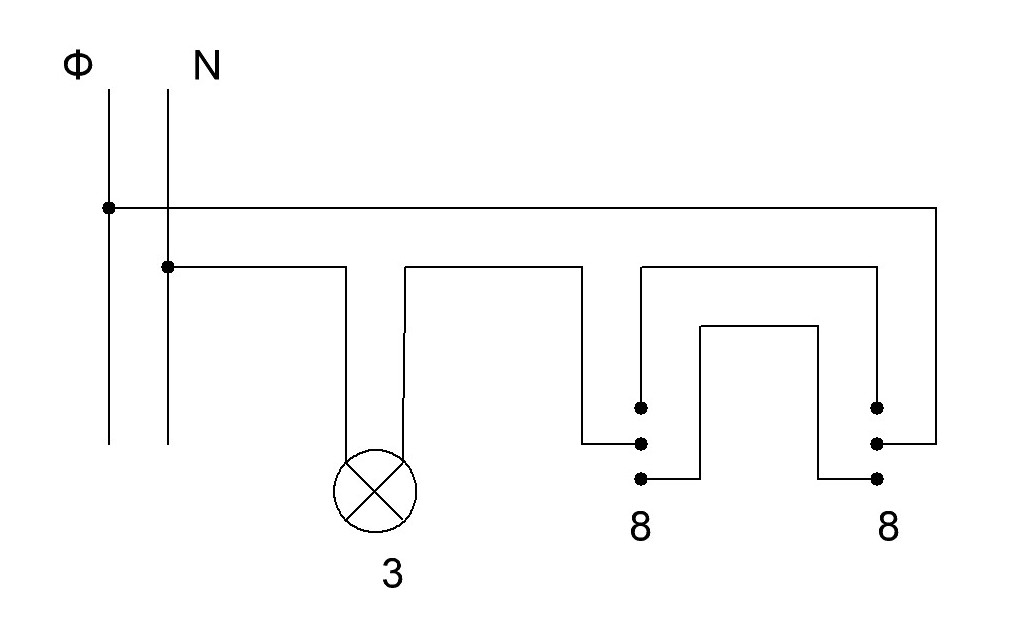

Рис. 6. Багатолінійна схема вмикання лампи з двох місць

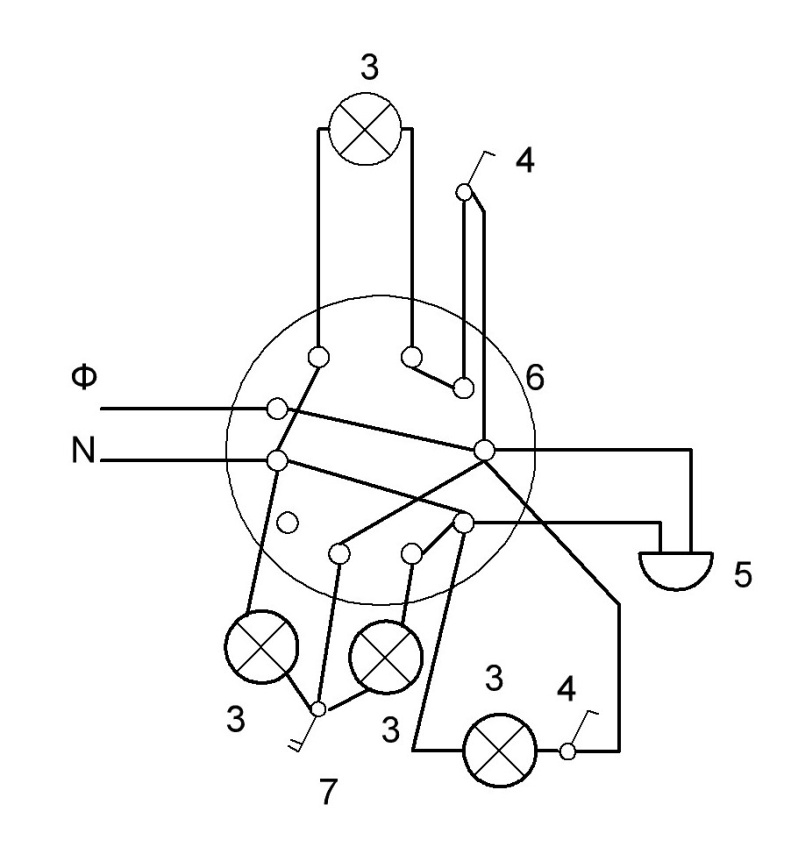

Рис. 7. Приклад з’єднання проводів в розподільній коробці
