Лабораторна робота №1

Тема роботи: Монтаж внутрішніх проводок.

Мета роботи: Засвоїти навички по монтажу електропроводок в житлових та суспільних будівлях плоскими проводами. Ознайомитись з способами прокладання проводів та установчої арматури.

Зміст і методика її виконання:

Плоскі проводи ППВ, АППВ, АПМ, АППВС, АППР випускаються з мідними 2 .

або алюмінієвими жилами поперечним перерізом 6 мм . Плоскі проводи дозволяється прокладати сухих, вологих і сирих приміщеннях, не дозволяється застосовувати плоскі проводи при відкритому прокладенні на горищах і в пожежонебезпечних приміщеннях. Окрім того, забороняється застосовувати плоскі проводи як при відкритих так і при схованому прокладанні в наступних випадках:

1. В приміщеннях з активним агресивним середовищем, вибухонебезпечних і особливо вогких;

2. Безпосередньо по дерев'яним основам в дитячих установах, глядацьких спорудах (театри, кіноконцертні зали, цирки, тощо), лікувальних установах, школах. В цих установах допускається прокладання по дерев'яним основам покритих штукатуркою.

3. Для монтажу підвісної освітлювальної арматури;

Плоскі проводи можна прокладати відкрито безпосередньо по стінах, перегородках, перекриттях, при наявності сухої або звичайної штукатурки, по неспалимим стінам і конструкціям, по дерев'яних стінах і стелях, покритих листовим азбестом.

В сільських місцевостях дозволяється прокладати провід АППР безпосередньо по дерев'яним основам.

Сховане прокладання застосовують по неспалимих перегородках, або дерев'яних основах, що покриті мокрою штукатуркою, або шаром листового азбесту товщиною 3 мм.

Сховане прокладання можливе в каналах і пустотах будівельних конструкцій. В усіх випадках проводи слід прокладати там де виключена можливість механічного пошкодження, або їх необхідно добре захистити.

Плоскі проводи не можна прокладати пакетами і пучками. Перетинання плоских проводів між собою слід уникати. Якщо таке перетинання необхідно, провід слід ізолювати трьома шарами ізоляційної стрічки.

Всі з'єднання і відгалуження плоских проводів повинні бути виконані зварюванням, опресуванням, пайкою або затискачами в розгалужувальних коробках. Приєднання і відгалуження проводів, що прокладаються сховано, повинні виконуватись запасом по довжині 50 мм.

Підвишувати світильники на плоских проводах не дозволяється. Виняток для патронів в житлових будинках. При з'єднанні проводу до затискачів вимикачів і розеток роз'єднувальну плівку потрібно вирізати або розрізати.

При відкритому прокладанні провід закріплюють спеціальними скобами або дрібними цвяхами. При схованому прокладанні провід слід кріпити алебастровим розчином.

При любому способі схованого прокладання не можна прибивати плоскі проводи безпосередньо цвяхами.

При відкритому прокладанні в сирих і вологих приміщеннях рекомендується під шляпки цвяхів підкладати ебонітові, фіброві або гумові шайби.

Монтувати плоскі проводи при температурі нижче мінус 15 забороняється.

Технічні умови на монтаж електропроводок:

Схована і відкрита прокладка електропроводок по поверхнях, що нагріваються не допускається.

Відстань від прокладених відкрито проводів і кабелів всередині будівлі, а також від розгалужувальних коробок схованих проводок до стальних трубопроводів при паралельній прокладці повинна бути не менш 100 мм, а при перетині не менш 50 мм. Відстань до трубопроводів з горючими рідинами і газами відповідно не менш 400 мм і 100 мм. Відкриті електропроводки повинні прокладатись з урахуванням архітектурних ліній приміщень (карнизів, плінтусів і т.ін.). Опорні конструкції (кронштейн, скоби) електропроводок повинні закріплятись на будівельних конструкціях будівель без послаблення їх міцності, а незахшцені проводи повинні кріпитись до конструкції з застосуванням ізоляційних прокладок.

Проходи проводів кабелів через неспалимі стіни і перекриття повинні виконуватись в відрізках стальних труб, які після прокладки проводок ущільнюють відповідними матеріалами. Заготовку елементів електропроводок із проводів, кабелів, труб слід виконувати в майстернях електромонтажних ділянок.

Електропроводки по стінах тільки вертикально і горизонтально на відстань 100- 200 мм від стелі, прийомів вікон дверей. Вимикачі установлюють на висоті 1,5 м від підлоги біля вхідних дверей зі сторони ручки, а розетки на висоті 0,8-1 м і на відстані не менше 0,5 від заземлюючих частин )трубопроводи, раковини і т.ін.). В дитячих закладах вимикачі і розетки установлюють на висоті 1,8 м. Вимикачі під'єднають до фазного проводу так, щоб нерухомий контакт був приєднаний до фазного проводу, який приходить від вводу або щитка.

Установка вимикачів, запобіжників, автоматичних вимикачів в нульових робочих провідниках заборонена.

Патрони і пробкові апарати повинні під'єднуватись так, щоб гвинтова гільза залишалась без напруги. Всі інші апарати в тому числі установлені в щитках, під'єднують до мережі на нерухомі контакти. Штепсельні розетки під'єднають так, що фазний провід під'єднувався до контакту лівого отвору, а нульовий провід до правого. З'єднання і відгалуження проводів монтують тільки в відгалужу вальних коробках зварюванням а бо болтовими затискачами. До подачі напруги в електропроводках перевіряють опір ізоляції, які повинен бути не менше 0,5 мОм між кожним проводом і землею і між двома любими проводами.

Порядок виконання роботи

1. Вивчити правила і послідовність монтажу проводок з плоскими проводами;

Скласти багатолінійну електричну схему проводки за однолінійною схемою заданою викладачем. Наприклад рисунок 1.

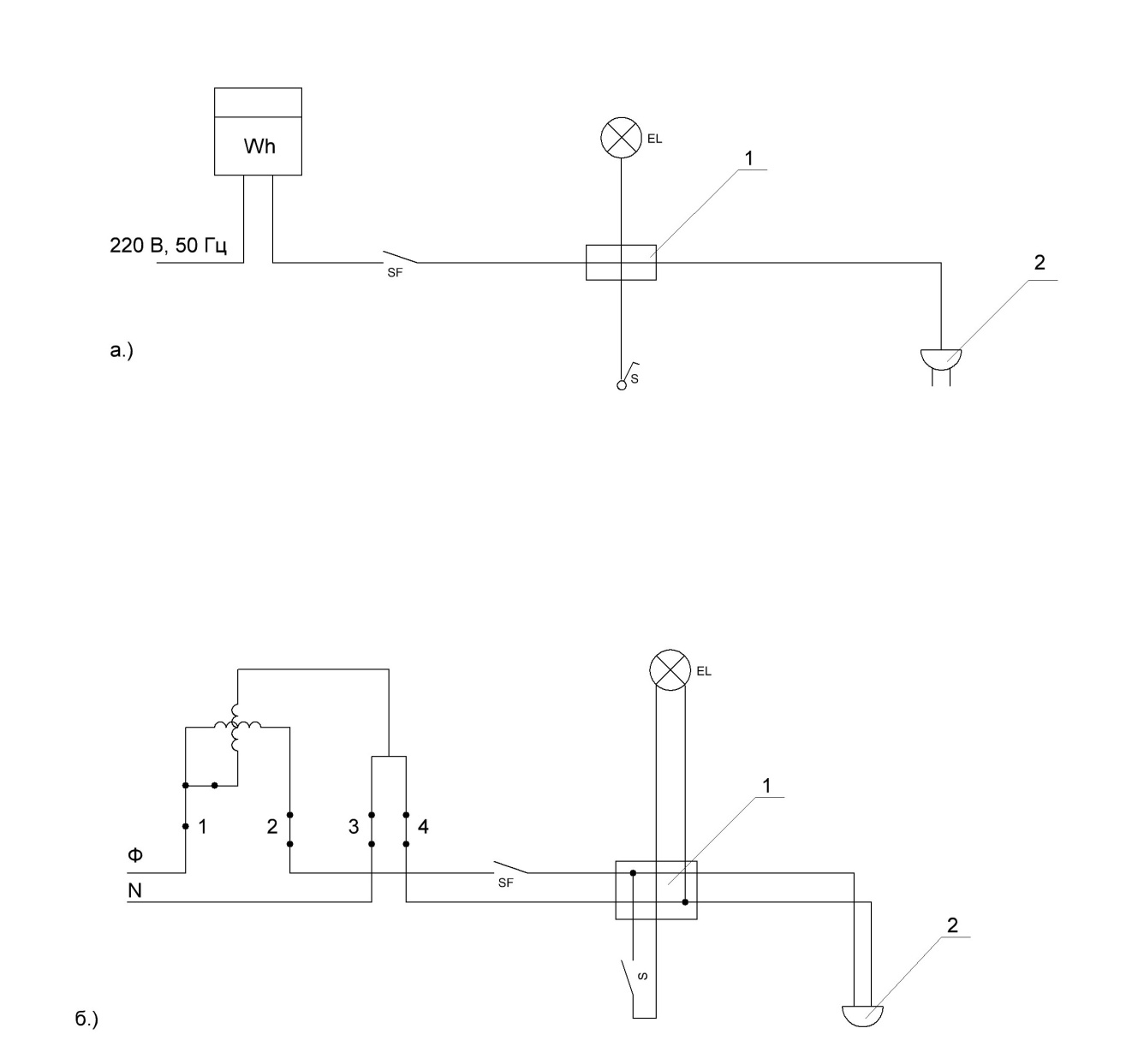

Рисунок 1. Електрична схема електропроводки

а) однолінійна схема; б) багатопозиційна

1. коробка розгалужувальна;

2. розетка

3.3) Розмітити місця установки і змонтувати коробки, вимикачі, розетки, патрони;

4. Намітити траси прокладання проводів;

5. Заготовити проводи для монтажу;

6. Приєднати проводи до апаратів;

7. Ввімкнути змонтовану на стенді проводку в мережу, перевірити роботу всіх установлених апаратів;

8. Вимкнути установку, виконати демонтаж.

Зміст звіту:

1. Накреслити електричні схеми електропроводок.

2. Перерахувати послідовність операцій при монтажу.

3. Правила монтажу проводів на лабораторному стенді, інструментів, який застосовується при монтажних роботах.
